Détails sur le produit:
|
| Nom de produit: | Émetteur-récepteur de GPON SFP | Type: | Classe D 8dBm |
|---|---|---|---|
| Débit (Gb/s): | TX2.5Gb/s/RX1.25Gb/s | longueur d'onde: | 1490nm-TX/1310nm-RX |
| Connecteur: | Sc recto | Diagnostic: | Soutenu |
| Mots-clés: | module d'émetteur-récepteur de la classe D GPON OLT SFP de +8dBm | ||
| Mettre en évidence: | Émetteur-récepteur de SFP GPON OLT,Émetteur-récepteur de DDM GPON OLT,modules 8dBm optiques |
||

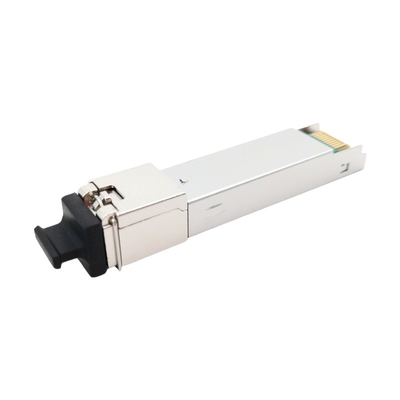

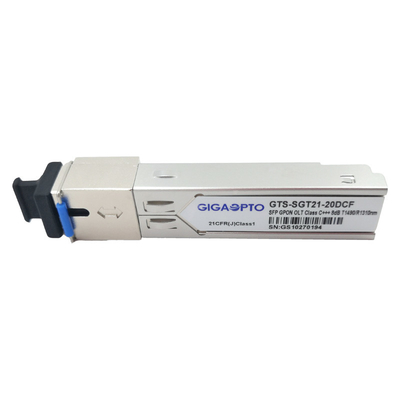

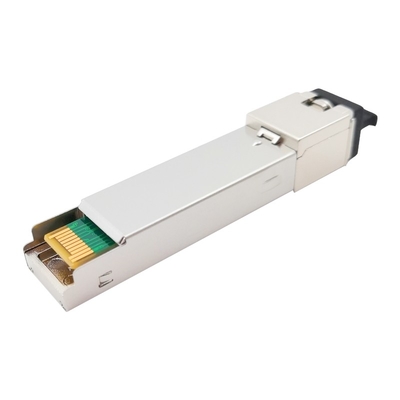

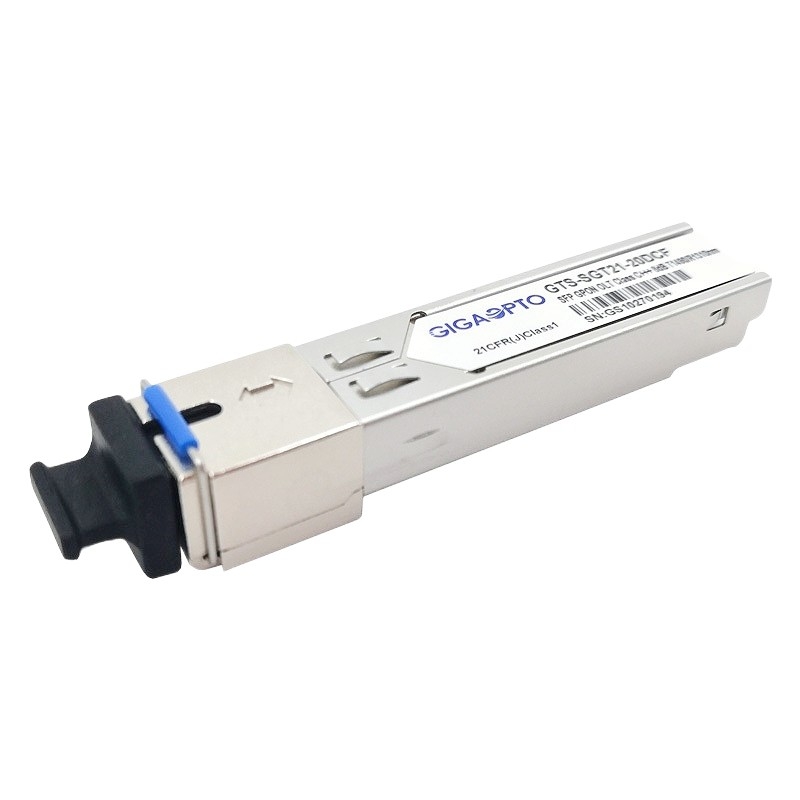

Numéro de la pièceGTS-SGT21-20DCF demodules d'émetteur-récepteur dedBm de la puissance 8 de la classe D TXde GPON OLT SFP
Description
Cette puissance GPON OLT SFP de 8dBm Tx est complètement conforme avec des conditions de la classe D/C+++ d'UIT G.984.2 pour la ligne optique applications du terminal (OLT) avec 1.244Gbps en amont et 2.488Gbps en aval.
Ce module d'emballage de GPON D SFP se compose 1490nm du récepteur d'émetteur du continu-mode 2.488Gbps DFB, 1310nm d'éclat-mode 1.244Gbps APD, préamplificateur et filtre de WDM dans un montage partiel optique haut-intégré. C'est un produit de laser de la classe 1 se conformer au CEI 60825-1 et au CEI 60825-2, et c'est MSA SFP, SFF-8472 et ROHS6 conformes.
Spécifications
| Nom de produit | Module de GPON OLT SFP | Type de classe | Classe D/C+++ |
| Emballage | SFP | Tension d'alimentation électrique | +3.3V |
| Connecteur | Simplex de Sc | Portée maximum | 20km |
| DDM/DOM | Soutenu | Type de fibre | fibre de mode unitaire |
| Garantie | 3 ans | Température de fonctionnement | -5~70°C/-40~85°C |
| Débit (TX) | 2.488Gbps | Débit (RX) | 1.244Gbps |
| Longueur d'onde (TX) | 1490nm | Longueur d'onde (RX) | 1310nm |
| Puissance | <1> | Courant total | 450mA (maximum) |
| Émetteur | DFB | Récepteur | APD |
| Puissance de sortie de TX (dBm) | +6.0~+10.0dBm | Sensibilité de RX | < -32=""> |
| Ext. Ratio | >8.2dB | Surcharge de récepteur | >-15dBm |
| Protocoles | SFF-8472, ITUT-984.2 | ||
Caractéristiques
Application
Normes
| Caractéristiques d'émetteur optique | ||||||
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes |
| Puissance lancée (avg.) | TACAUD | +6 | +8 | +10 | dBm | |
| Gamme de longueurs d'onde fonctionnante | λC | 1480 | 1500 | nanomètre | ||
| Largeur spectrale (- 20dB) | ∆λ | 1 | nanomètre | |||
| Rapport latéral de suppression de mode | SMSR | 30 | ||||
| Rapport d'extinction | ER | 8,2 | DB | PRBS 223 - 1+72CID @2.488GBIT/S | ||
| Pénalité d'émetteur et de dispersion | TDP | 1 | DB | Transmettez sur 20km SMF | ||
| De puissance de sortie optique après débronchement de TX | PDIS | -39 | dBm | |||
| Diagramme d'oeil de sortie | Conforme avec ITU-T G.984.2 | |||||
| Réflectivité d'émetteur | -10 | DB | ||||
| Caractéristiques de récepteur optique | ||||||
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes |
| Gamme de longueurs d'onde | λC | 1260 | 1360 | nanomètre | ||
| Sensibilité de récepteur | Sonde | -32 | dBm | Note1 | ||
| Surcharge optique de puissance fournie | SAT | -15 | dBm | Note1 | ||
| Dynamique | 15 | DB | Le schéma 1 | |||
| Réflectivité de récepteur | -15 | DB | ||||
Circuit typique d'application
Carte mémoire d'EEPROM
Contenu périodique de mémoire d'identification d'EEPROM
L'émetteur-récepteur optique contient un EEPROM. Il permet d'accéder à l'information sophistiquée d'identification qui décrit les capacités de l'émetteur-récepteur, les interfaces standard, le fabricant, et toute autre information. Quand le protocole périodique est activé, le centre serveur produit du signal d'horloge périodique (câble coaxial, mod Def 1). Le bord positif synchronise des données dans ces segments des EEPROM qui ne sont pas inscription protégée dans l'émetteur-récepteur de SFP. Les données d'horloges de bord négatif de l'émetteur-récepteur de SFP. Le signal de données périodiques (SDA, mod Def 2) est bidirectionnel pour le transfert des données périodique. Le centre serveur emploie SDA en même temps que le câble coaxial pour marquer le début et la fin de l'activation périodique de protocole. Les souvenirs sont organisés comme série de mots contenant des données à 8 bits qui peuvent être adressés individuellement ou séquentiellement.
Le module fournit des informations diagnostiques au sujet des conditions de fonctionnement actuelles. L'émetteur-récepteur produit de ces données diagnostiques par la numérisation des signaux analogues internes. Le calibrage et l'alarme/données de avertissement de seuil est écrit pendant la fabrication de dispositif. La surveillance reçue de puissance, la surveillance transmise de puissance, la surveillance actuelle de polarisation, la surveillance et le contrôle de température tous de tension d'alimentation sont mis en application. Les données diagnostiques sont des valeurs d crues d'A et doivent être converties en unités de monde réel utilisant des constantes de calibrage stockées dans les emplacements d'EEPROM 56 - 95 à l'adresse périodique A2h d'autobus de fil. Les zones d'information spécifiques diagnostiques numériques de carte mémoire définissent en tant que suivre.
L'information de commande - série du GPON OLT SFP de Gigaopto (simplex de Sc de DFB+APD TX-2.488Gbps/RX-1.244Gbps/TX-1490nm/RX-1310nm)
| P/N | Classe | Puissance de Tx | Sensibilité de Rx | La température |
| GTS-SGT21-20DCB | B+ | +1.5~+5.0dBm | < -28=""> | COM |
| GTS-SGT21-20DIB | B+ | +1.5~+5.0dBm | < -28=""> | Ind. |
| GTS-SGT21-20DCC | C+ | +3.0~+7.0dBm | < -30=""> | COM |
| GTS-SGT21-20DIC | C+ | +3.0~+7.0dBm | < -30=""> | Ind. |
| GTS-SGT21-20DCD | C++ | +4.5~+10.0dBm | < -31=""> | COM |
| GTS-SGT21-20DID | C++ | +4.5~+10.0dBm | < -31=""> | Ind. |
| GTS-SGT21-20DCE | C+++/D | +6.0~+10.0dBm | < -32=""> | COM |
| GTS-SGT21-20DIE | C+++/D | +6.0~+10.0dBm | < -32=""> | Ind. |
| Note | OEM/ODM a soutenu, vous est toujours bienvenu pour nous contacter. | |||
