Détails sur le produit:
|
| Nom de produit: | Module d'émetteur-récepteur de GPON ONU/ONT | Type de forme: | Classe B+ de SFF 2x10 |
|---|---|---|---|
| Débit binaire: | TX-1.244G/RX-2.488G | longueur d'onde: | TX1310nm/RX1490nm |
| Longueur de câble: | 20km | Connecteur: | Tresse de SC/UPC |
| DDMI: | OUI | Mots-clés: | Connecteur de tresse de l'émetteur-récepteur SC/UPC de la classe B+ SFF 2x10 de GPON ONU/ONT |
| Mettre en évidence: | GPON ONU ONTARIO,Classe B+ de GPON,Émetteur-récepteur de Sc UPC |
||
Classe B+ de GPON ONU/ONT
TX éclaté 1310nm 1.244G/RX 1490nm 2.488G

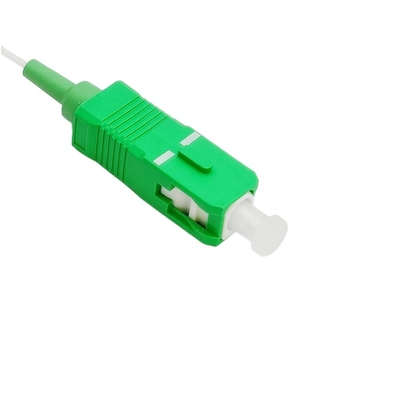

Connecteur de tresse de SC/UPC
Conformité de RoHS
Description

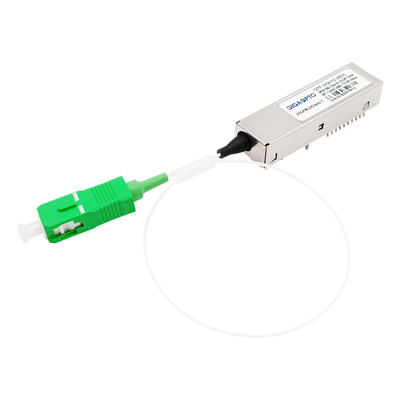

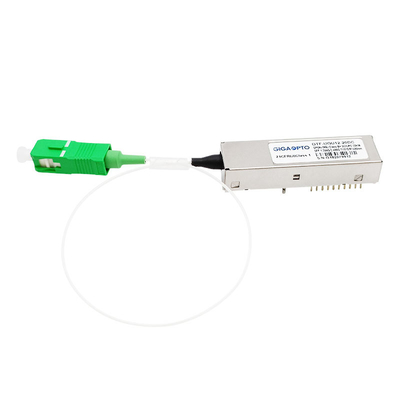

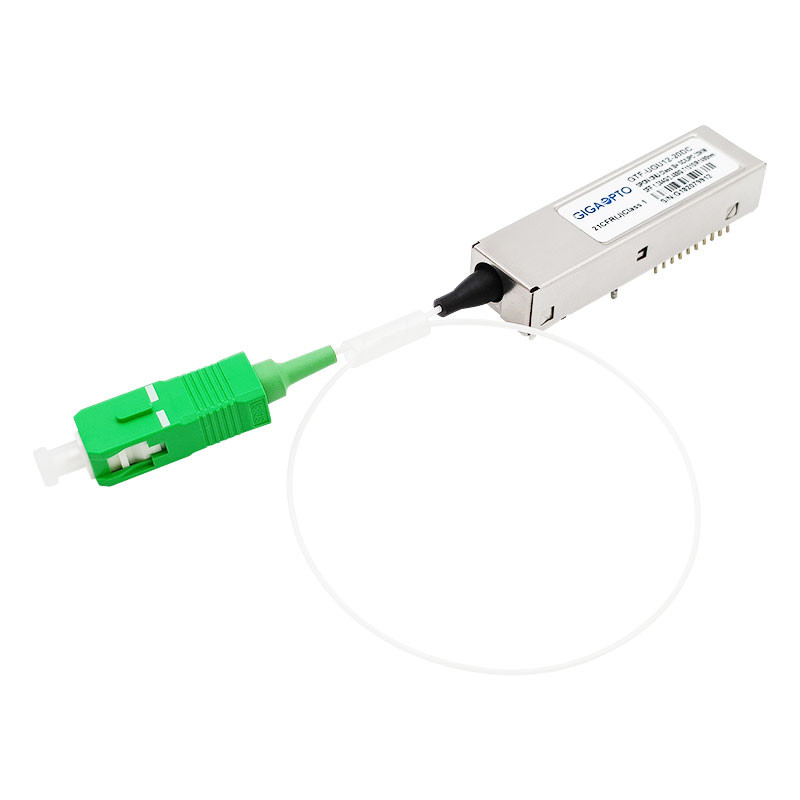

Ce module d'émetteur-récepteur de tresse de Sc UPC de la classe B+ GPON ONU/ONT SFF 2x10 de GTF-UGU12-20DC est conçu pour la transmission optique passive Gigabit-capable du réseau (GPON). Il peut total appui l'application de la classe B+ ODN spécifique par la norme et l'ITU-T G.984.2 Amendent-2006 d'ITU-T G.984.2.

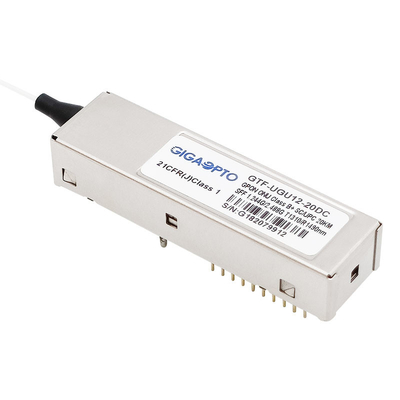

L'émetteur-récepteur de GPON ONU/ONT SFP est empaqueté du petit facteur de forme 2x10 avec le récipient de tresse de Sc UPC.
La section d'émetteur utilise un laser de 1310nm DFB et un conducteur intégré de laser de nomenclature qui est conçu pour exécuter l'éclat très petit activer/le temps de retard. Le conducteur de laser inclut également le circuit numérique de compensation de RPA et de température, qui est utilisé pour garder le rapport optique de puissance et d'extinction de lancement constant au-dessus de la température et le vieillissement.
La section de récepteur utilise une photodiode intégrée et le préamplificateur de 1490nm APD montés ensemble. Elle a la fonction qui indique le statut signal-détecté par récepteur (haute active). Un coupleur intégré de WDM peut séparer la lumière de l'entrée 1490nm et la lumière de la sortie 1310nm.
Les fonctions de diagnostics de Digital sont disponibles, comme spécifique dans SFF-8472.
L'émetteur-récepteur optique contient un EEPROM. Il permet d'accéder à l'information sophistiquée d'identification qui décrit les capacités de l'émetteur-récepteur, les interfaces standard, le fabricant, et toute autre information.
Spécifications
| Produit | Module de GPON ONU/ONT | Catégorie | Classe B+ |
| Type de forme | SFF 2x10 | Tension de puissance | +3.3V |
| Connecteur | Tresse de Sc UPC | Max Reach | 20km |
| DDMI | Oui | Type de fibre | Fibre de mode unitaire |
| Temps de garantie | 3 ans | Température de fonctionnement | 0~70°C/Industrial standard -40~85°C |
| Vitesse (TX) | 1.244Gbps | Vitesse (RX) | 2.488Gbps |
| Longueur d'onde centrale (TX) | 1310nm | Longueur d'onde centrale (RX) | 1490nm |
| Dissipation de puissance | <1> | Courant total | 300mA |
| Émetteur | DFB | Récepteur | APD |
| Puissance de TX (dBm) | +0.5~+5.0dBm | Sensibilité de RX | < -28=""> |
| Rapport d'extinction | >10dB | Puissance de saturation | >-8dBm |
| Protocoles | SFF 8472, RoHS, ITU-T G.984.2 | ||
L'information de commande
| Numéro de la pièce | Caractéristiques | ||||
| Paquet | Mode continu de TX | La température | Portée | DDM | |
| (°C) | (kilomètre) | ||||
| GTF-UGU12-20DCL | SFF 2x10 | De bas niveau permettez TX | -5~70 | 20 | Y |
| GTF-UGU12-20DCH | SFF 2x10 | Le haut niveau permettent TX | -5~70 | 20 | Y |
| GTF-UGU12-20DIL | SFF 2x10 | De bas niveau permettez TX | -40~85 | 20 | Y |
| GTF-UGU12-20DIH | SFF 2x10 | Le haut niveau permettent TX | -40~85 | 20 | Y |
Caractéristiques
Application
Normes
Contour de paquet
Pour plus d'émetteurs-récepteurs de GPON ONU SFP, référez-vous svp à la forme suivante
Série d'émetteur-récepteur de GPON ONU (données RateTX-1.244G/RX-2.488G, longueur d'onde : TX1310nm/RX1490nm, classe B+, DFB+APD)
| P/N | Facteur de forme | Puissance de Tx | Sensibilité de Rx | Interface | La température |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | COM. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Tresse de SC/UPC | COM. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Tresse de SC/UPC | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Tresse de SC/APC | COM. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Tresse de SC/APC | Ind. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | COM. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | COM. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | COM. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Ind. |
