Détails sur le produit:
|
| Nom d'article: | GPON ONU SFP | Facteur de forme: | SFP |
|---|---|---|---|
| Catégorie: | Classe B+ | De débit binaire: | 1.244G_TX/2.488G_RX |
| Longueur d'onde (TX/RX): | 1310nm/1490nm | Distance: | 20km |
| Interface: | Récipient de Sc UPC | DDM/DOM: | Soutenu |
| Mots-clés: | Émetteur-récepteur de la classe B+ SFP de GPON ONU, GPON Ontario B+ SFP | ||
| Mettre en évidence: | émetteur-récepteur de 1490nm RX GPON SFP,émetteur-récepteur de 1310nm TX GPON SFP,Classe B+ d'ONU Ontario |
||

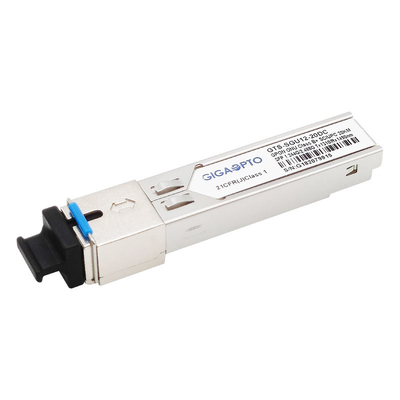

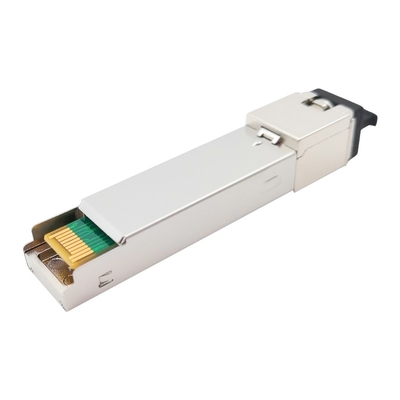

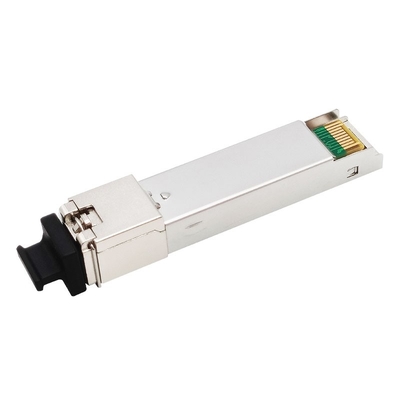

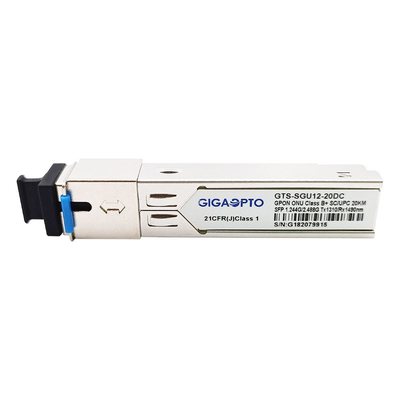

Module TX1.244G/RX2.488G (1310nm_TX/1490nm_RX, Sc UPC, 20kilomètres DDM) d'émetteur-récepteur de la classe B+ GPON ONU/ONT SFP
Description
Ce module d'émetteur-récepteur de Sc UPC de la classe B+ GPON ONU/ONT SFP de GTS-SGU12-20DC est conçu pour des applications du coût bas P2MP FTTx. Il peut total appui l'application de la classe B+ ODN spécifique par la norme et l'ITU-T G.984.2 Amendent-2006 d'ITU-T G.984.2.
Le module d'émetteur utilise une diode laser de DFB et est entièrement conforme avec IEC60825 et CDRH classent 1 sécurité d'oeil. Elle contient des fonctions de RPA, un circuit de compensation de température pour assurer la conformité à la condition G.984.2 au fonctionnement
la température, entrées de données et circuit de couplage à C.A. ou de C.C.
La section de récepteur utilise un APD-TIA emballé hermétique (APD avec l'amplificateur de transport-impédance) et un amplificateur limiteur. L'APD convertit la puissance optique en actuel électrique et le courant est transformé à la tension par l'amplificateur de transport-impédance. Des signaux de données différentielles de DONNÉES et de /DATA CML sont produits par l'amplificateur limiteur. L'APD-TIA est C.A. couplé à l'amplificateur limiteur par un filtre passe-bas.
Les fonctions de diagnostics de Digital sont disponibles, comme spécifique dans SFF-8472, qui fournit le suivi en temps réel de la température d'émetteur-récepteur, polarisation de laser actuelle, puissance optique, ont reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur.
Chaque module d'émetteur-récepteur de GPON SFP a fait l'essai sur prélèvement sous la plupart des marques célèbres des routeurs, commutateurs, serveurs.
Spécifications
| Type de produit | GPON ONU SFP | Catégorie | Classe B+ |
| Facteur de forme | SFP | Tension de puissance | +3.3V |
| Interface | SC/UPC | Max Reach | 20km |
| LES DOM | Appui | Type de câble | G.652 SMF |
| Garantie | de trois ans | Température ambiante | COM. /Ind. |
| De débit binaire (TX) | 1.244Gbps | De débit binaire (RX) | 2.488Gbps |
| Longueur d'onde (TX) | 1310nm | Longueur d'onde (RX) | 1490nm |
| Dissipation de puissance | <1> | Courant d'approvisionnement total | 300mA |
| Type d'émetteur | Laser de DFB | Type de récepteur | APD |
| Puissance moyenne de TX | +0.5~+5.0dBm | Recevez la sensibilité | < -28=""> |
| Rapport d'extinction | >10dB | Surcharge de RX | >-8dBm |
| Protocoles | MSA conforme, ITU-T 984,2 | ||
L'information de commande
| Cloison. Non | Émetteur-récepteur des spécifications-GPON ONU SMF | |||||
| Paquet | Mode continu de TX | LOS/SD | La température | Classe | DDM | |
| GTS-SGU12-20DC | SFP | De bas niveau permettez TX | RX_SD | -5~70 | B+ | Y |
| GTS-SGU12-20DI | SFP | De bas niveau permettez TX | RX_SD | -40~85 | B+ | Y |
| GTS-SGU12-20DCH | SFP | Le haut niveau permettent TX | RX_SD | -5~70 | B+ | Y |
| GTS-SGU12-20DIH | SFP | Le haut niveau permettent TX | RX_SD | -40~85 | B+ | Y |
| GTS-SGU12-20DCM | SFP | De bas niveau permettez TX | RX_LOS | -5~70 | B+ | Y |
| GTS-SGU12-20DIM | SFP | De bas niveau permettez TX | RX_LOS | -40~85 | B+ | Y |
| GTS-SGU12-20DCN | SFP | Le haut niveau permettent TX | RX_LOS | -5~70 | B+ | Y |
| GTS-SGU12-20DIN | SFP | Le haut niveau permettent TX | RX_LOS | -40~85 | B+ | Y |
Caractéristiques
Application
Normes
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
Pour plus d'émetteurs-récepteurs de GPON ONU SFP, référez-vous svp à la forme suivante
Série d'émetteur-récepteur de GPON ONU (données RateTX-1.244G/RX-2.488G, longueur d'onde : TX1310nm/RX1490nm, classe B+, DFB+APD)
| P/N | Facteur de forme | Puissance de Tx | Sensibilité de Rx | Interface | La température |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | COM. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Tresse de SC/UPC | COM. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Tresse de SC/UPC | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Tresse de SC/APC | COM. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Tresse de SC/APC | Ind. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | COM. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | COM. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | COM. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Ind. |
