Connecteur optique générique DDM de Sc RPA du module SMF 1310nm 1490nm d'émetteur-récepteur de la classe B+ ONU GPON SFP

Récipient de Sc RPA d'émetteur-récepteur de la classe B+ GPON ONU SFP

1.244Gb/s en amont et 2.488Gbps en aval

RoHS-6 conforme

Description

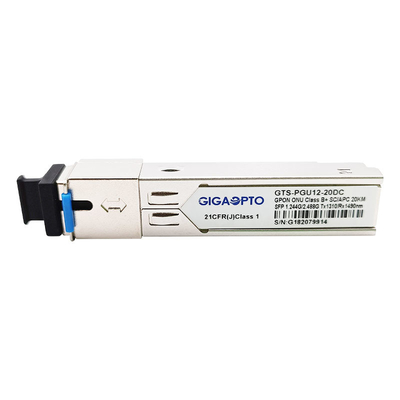

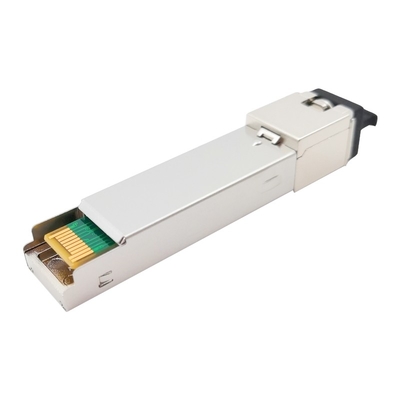

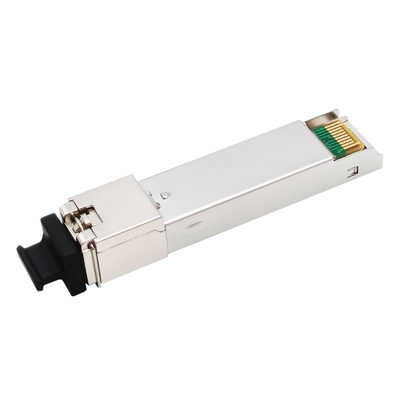

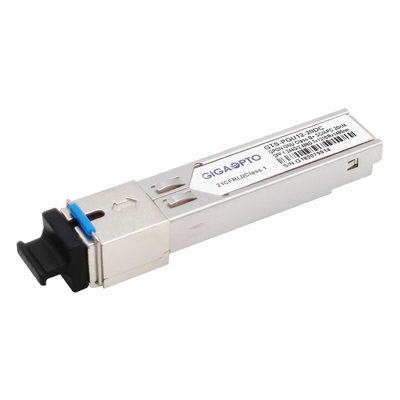

Le module GTS-PGU12-20DC d'émetteur-récepteur de la classe B+ SFP de la haute performance GPON ONU de Gigaopto est conçu pour des applications de P2MP FTTx. Il peut total appui l'application de la classe B+ ODN spécifique par la norme et l'ITU-T G.984.2 Amendent-2006 d'ITU-T G.984.2.

Il est fourni dans le paquet de SFP avec un connecteur simple de récipient de SC/APC.

Le module se compose d'un laser non refroidi de 1310nm DFB, d'un préamplificateur d'InGaAs et d'un filtre de WDM dans un montage partiel optique haut-intégré. Il transmet 1.244Gbps à 1310nm en mode continu et reçoit 2.488Gbps à 1490nm en mode continu.

Les fonctions diagnostiques de Digital sont disponibles, comme spécifique dans SFF-8472.

Spécifications

L'information de commande

Caractéristiques

• Paquet de SFP avec le récipient de Sc
• 1.244Gbps, 1310nm l'émetteur de mode continu
• 2.488Gbps, récepteur continu du mode 1490nm
• Laser non refroidi de DFB et haut détecteur de sensibilité d'APD
• Classe 1 FDA et sécurité des lasers IEC60825-1 conforme
• Température de carter fonctionnante : Norme : Industrie 0℃~+70℃/: -40℃~+85℃
• Conforme avec ITU-T G.984.2 et G.984.2 Amendent-2006
• Conforme avec des spécifications de SFP MSA

Application

• Réseaux optiques passifs de gigabit (GPON)
• FTTx

Normes

• Se conforme à l'accord multisource de SFP (MSA) SFF-8074i
• Se conforme à ITU-T 984,2
• Se conforme à la partie 15, la classe B de la FCC 47 CFR
• Est conforme à FDA 21 CFR 1040,10 et 1040,11 excepté des déviations conformément à no. 50 d'avis de laser en date du 24 juin 2007
• Se conforme à SFF-8472
• Compatible avec la classification Class2 de sensibilité de TR-NWT-000870 4,1 ESD.
• Compatible avec Telcordia GR-468-CORE

Contour de paquet

Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)

Pour plus d'émetteurs-récepteurs de GPON ONU SFP, référez-vous svp à la forme suivante

Série d'émetteur-récepteur de GPON ONU (données RateTX-1.244G/RX-2.488G, longueur d'onde : TX1310nm/RX1490nm, classe B+, DFB+APD)
