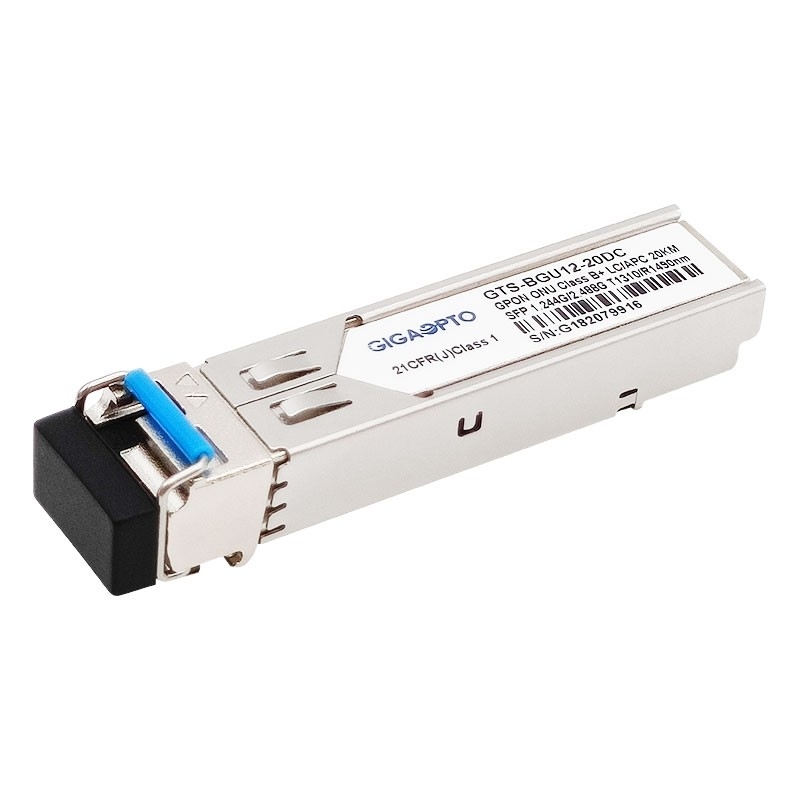

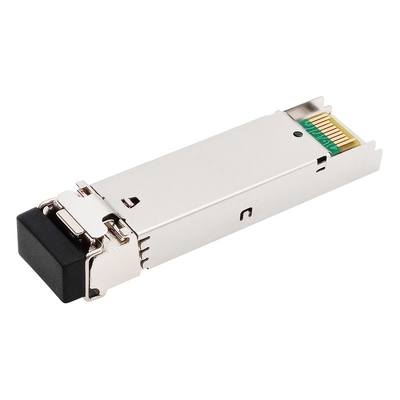

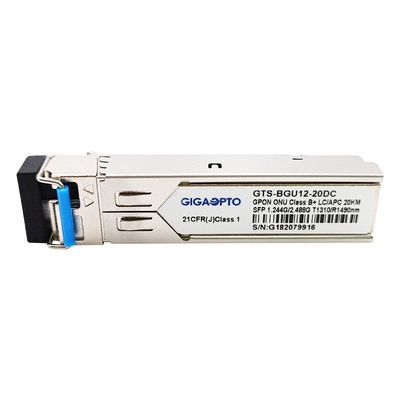

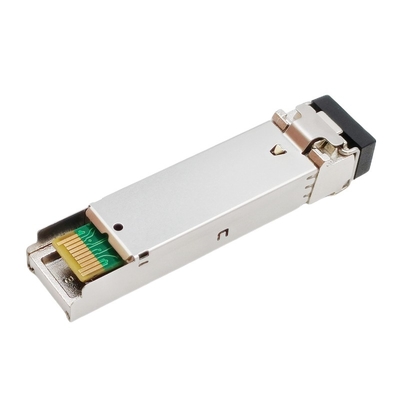

Module SMF Tx1310nm Rx1490nm LC RPA d'émetteur-récepteur de la classe B+ GPON SFP d'ONU

Module d'émetteur-récepteur de GPON ONU SFP

Récipient de connecteur de la classe B+ LC RPA

Compatibilité générique, PORTÉE de la CE de FCC de RoHS.

Description

Ce module d'émetteur-récepteur de la classe B+ de GTS-BGU12-20DC GPON ONU SFP est conçu pour la transmission optique passive Gigabit-capable du réseau (GPON). Il peut total appui l'application de la classe B+ ODN spécifique par la norme et l'ITU-T G.984.2 Amendent-2006 d'ITU-T G.984.2.

Le module d'émetteur utilise une diode laser de 1310nm DFB et est entièrement conforme avec IEC60825 et CDRH classent 1 sécurité d'oeil. Elle circuit de couplage contient des fonctions de RPA, un circuit de compensation de température pour assurer la conformité à la condition G.984.2 à la température de fonctionnement, les entrées de données et à C.A. ou de C.C.

La section de récepteur emploie un 1550nm emballé hermétique APD-TIA (APD avec l'amplificateur de transport-impédance) et un amplificateur limiteur. L'APD convertit la puissance optique en actuel électrique et le courant est transformé à la tension par l'amplificateur de transport-impédance. Des signaux de données différentielles de DONNÉES et de /DATA CML sont produits par l'amplificateur limiteur. L'APD-TIA est C.A. couplé à l'amplificateur limiteur par un filtre passe-bas.

Le module fournit des informations diagnostiques numériques de ses conditions de fonctionnement et statut, y compris la puissance, le courant de polarisation de laser, la température de module, et la tension d'alimentation de transmission. Le calibrage et l'alarme/données de avertissement de seuil sont écrits et stockés dans la mémoire interne (EEPROM).

Spécifications

Caractéristiques

• Paquet de SFP avec le récipient de LC
• 1.244Gbps, 1310nm l'émetteur de mode continu
• 2.488Gbps, récepteur continu du mode 1490nm
• Laser non refroidi de DFB et haut détecteur de sensibilité d'APD
• Classe 1 FDA et sécurité des lasers IEC60825-1 conforme
• Température de carter fonctionnante : Norme : 0℃~+70℃/industrie : -40℃~+85℃
• Conforme avec ITU-T G.984.2 et G.984.2 Amendent-2006
• Conforme avec des spécifications de SFP MSA

Application

• Réseaux optiques passifs de gigabit (GPON)
• FTTx

Normes

• Se conforme à l'accord multisource de SFP (MSA) SFF-8074i
• Se conforme à ITU-T 984,2
• Se conforme à la partie 15, la classe B de la FCC 47 CFR
• Est conforme à FDA 21 CFR 1040,10 et 1040,11 excepté des déviations conformément à no. 50 d'avis de laser en date du 24 juin 2007
• Se conforme à SFF-8472
• Compatible avec la classification Class2 de sensibilité de TR-NWT-000870 4,1 ESD.
• Compatible avec Telcordia GR-468-CORE

Pour plus d'émetteurs-récepteurs de GPON ONU SFP, référez-vous svp à la forme suivante

Série d'émetteur-récepteur de GPON ONU (données RateTX-1.244G/RX-2.488G, longueur d'onde : TX1310nm/RX1490nm, classe B+, DFB+APD)
