Détails sur le produit:
|
| Catégorie de produit: | Émetteur-récepteur de PON | Type: | XG-PON ONU |
|---|---|---|---|
| Protocole: | XG-PON | Emballage/classe: | SFP+/N1 |
| Débit: | Tx2.488G /Rx 9.953G | Longueur d'onde (TX/RX): | 1270nm/1577nm |
| LD/PD: | DFB+APD | Type de connecteur: | SC UPC |
| Mots-clés: | Module d'émetteur-récepteur de XGPON ONU N1 SFP+ | ||
| Mettre en évidence: | Module d'émetteur-récepteur de XGPON ONU,Module de l'émetteur-récepteur N1,Module d'émetteur-récepteur de Sc UPC |
||

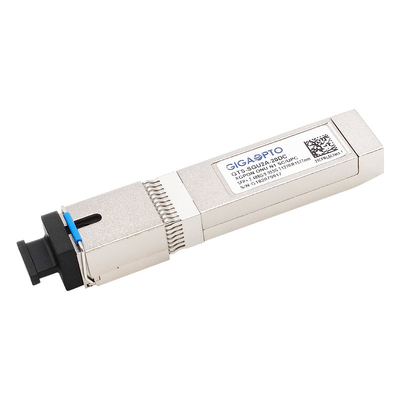

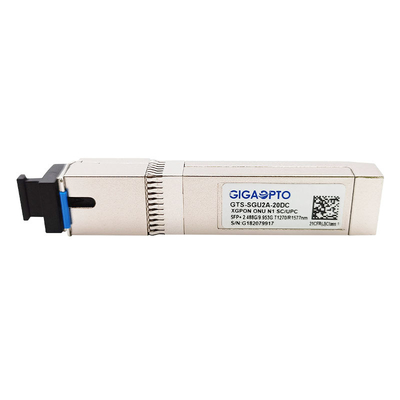

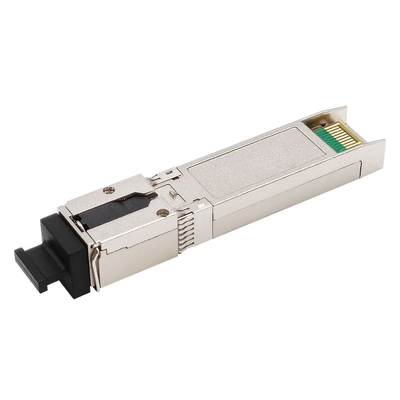

Module d'émetteur-récepteur de XGPON ONU SFP+
Conforme avec la classe d'ITU-TG.987.2 XGPON N1
Émetteur-récepteur bidirectionnel de fibre simple
2.48832Gb/s en amont et 9.95328Gb/s en aval
RoHS, CE, FCC, PORTÉE
Description
Ce haut numéro de la pièce optique GTS-SGU2A-20DC de module d'émetteur-récepteur de la performance XGPON ONU N1 SFP+ est conçu pour le lien jusqu'à 20km de la transmission XG-PON1. Le module incorpore l'émetteur d'éclat-mode de 2.488Gbps 1270nm et le récepteur de continu-mode de 9.953Gbps 1577nm. Un coupleur intégré de WDM peut séparer la lumière de l'entrée 1270nm et la lumière de la sortie 1577nm.
L'interface optique est récipient de SC/UPC. Elle adopte le paquet de SFP+. L'alimentation d'énergie est la tension +3,3 simple.
Il est entièrement conforme avec des normes de SFP+ MSA, de SFF-8432, de SFF-8472 et de RoHS
Spécifications
| Marque | Générique | Facteur de forme | SFP+ |
| Type | XGPON ONU N1 | Débit | 2.488Gb/9.953Gb |
| Distance | 20km | Connecteur | Simplex de Sc |
| Catégorie de produit | Émetteur-récepteur de PON | Diagnostics | Soutenu |
| Garantie | 3 ans | Température de fonctionnement | COM. /Ind. |
| Débit TX | 2.488Gbps | Débit RX | 9.953Gbps |
| Longueur d'onde (TX) | 1270nm | Longueur d'onde (RX) | 1577nm |
| Dissipation de puissance | <1> | Courant d'approvisionnement total | <450ma> |
| Type d'émetteur | DFB | Type de récepteur | APD |
| Puissance moyenne de TX | 2~7dBm | Sensibilité de récepteur | < -28=""> |
| Rapport d'extinction | >8.2dB | Surcharge | >-8dBm |
| Protocoles | XG-PON | ||
L'information de commande
| Cloison. Non | Caractéristiques | |||||
| Paquet | Débit | P_DOWN | LOS/SD | Temp. | Portée | |
| (GBP) | (Borne 9) | (Borne 8) | (°C) | (kilomètre) | ||
| GTS-SGU2A-20DCJ | SFP+ | Tx 2,488/Rx 9,953 | Avec | Écart-type | -5~70 | 20 |
| GTS-SGU2A-20DCK | SFP+ | Tx 2,488/Rx 9,953 | Sans | Écart-type | -5~70 | 20 |
| GTS-SGU2A-20DIJ | SFP+ | Tx 2,488/Rx 9,953 | Avec | Écart-type | -40~85 | 20 |
| GTS-SGU2A-20DIK | SFP+ | Tx 2,488/Rx 9,953 | Sans | Écart-type | -40~85 | 20 |
| GTS-SGU2A-20DCM | SFP+ | Tx 2,488/Rx 9,953 | Avec | Visibilité directe | -5~70 | 20 |
| GTS-SGU2A-20DCN | SFP+ | Tx 2,488/Rx 9,953 | Sans | Visibilité directe | -5~70 | 20 |
| GTS-SGU2A-20DIM | SFP+ | Tx 2,488/Rx 9,953 | Avec | Visibilité directe | -40~85 | 20 |
| GTS-SGU2A-20DIN | SFP+ | Tx 2,488/Rx 9,953 | Sans | Visibilité directe | -40~85 | 20 |
Caractéristiques
Application
Normes
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
