Détails sur le produit:
|
| Catégorie de produit: | Module de PON | Type: | XGPON ONU |
|---|---|---|---|
| Emballage/classe: | SFP+/N2a | Taux des données: | Tx_2.488G /Rx_ 9.953G |
| Longueur d'onde (TX/RX): | 1270nm/1577nm | Composants: | DFB/APD |
| Connecteur: | Récipient de SC/UPC | DDM: | Soutenu |
| Mots-clés: | Module d'émetteur-récepteur de XGPON ONU N2a SFP+ | ||
| Mettre en évidence: | Émetteur-récepteur générique de GPON SFP,Émetteur-récepteur de N2a GPON SFP,SFP+ XGPON ONU |
||

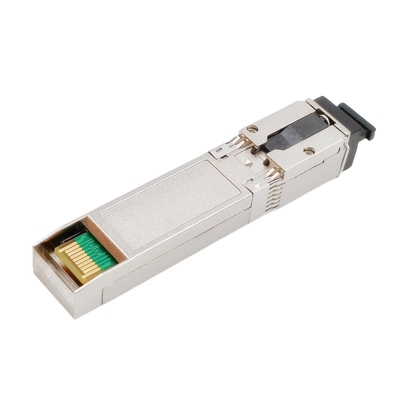

Émetteur-récepteur de XGPON ONU SFP+
Conforme avec la classe d'ITU-TG.987.2 XGPON N2a
Émetteur-récepteur simple de bidi de fibre
2.48832Gb/s en amont et 9.95328Gb/s en aval
RoHS, le CE, FCC, ATTEIGNENT conforme
Description

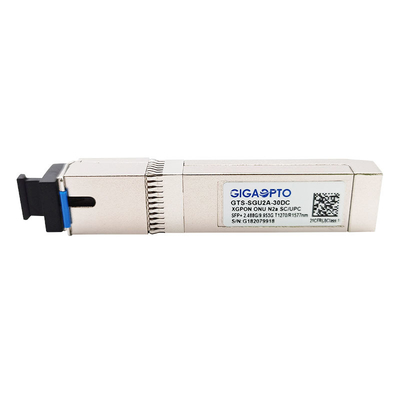

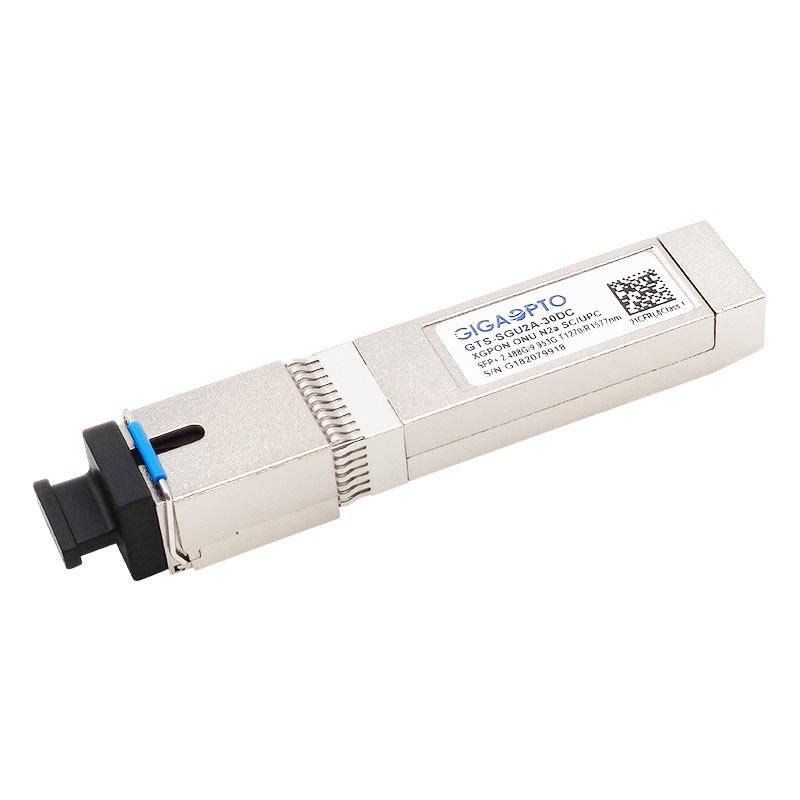

L'émetteur-récepteur du GTS-SGU2A-30DC XGPON ONU N2a SFP+ du Gigaopto est conçu pour la fibre (P2MP) point-à-multipoint aux applications de la maison (FTTH), des affaires ou de la restriction (FTTx) avec 9.95328Gbps dans en aval et 2.48832Gbps dans ascendant. C'est un module de haute performance pour des communications simples de fibre à l'aide d'émetteur du l'éclat-mode 1270nm et de récepteur du continu-mode 1577nm.
La section d'émetteur utilise un laser de 1270nm DFB et est un laser de la classe 1 conforme selon la norme de sécurité internationale IEC-60825-1. Le récepteur que la section utilise un préamplificateur intégré du détecteur 1577nm (IDP) a monté dans un en-tête optique et une interface limiteuse du courrier-amplificateur IC.CML est employée pour les entrées et sorties différentielles. Une interface de logique et de contrôle de LVTTL simplifie l'interface aux circuits externes.
Il est entièrement conforme avec des normes de SFP+ MSA, de SFF-8432, de SFF-8472 et de RoHS.
Spécifications
| Marque | Générique | Type de forme | SFP+ |
| Type | XGPON ONU | Vitesse mordue (GBP) | 2.488G/9.953G |
| Transmission | 20km | Connecteur | SC UPC |
| Catégorie de produit | PON SFP | Diagnostic | Soutenu |
| Classe | N2a | Température de carter fonctionnante | Norme : - 5 à 70°C |
| Temps de garantie | 3 ans | Industriel : -40~85°C | |
| Débit TX | 2.488Gbps | Débit RX | 9.953Gbps |
| Longueur d'onde (TX) | 1270nm | Longueur d'onde (RX) | 1577nm |
| Dissipation de puissance | <1> | Courant d'approvisionnement total | <450ma> |
| Type d'émetteur | Laser de DFB | Type de récepteur | APD-TIA |
| TX de puissance de sortie | 4~9dBm | Sensibilité de Rx | < -28=""> |
| Rapport d'extinction | >8.2dB | Surcharge | >-8dBm |
| Protocoles | XG-PON | ||
L'information de commande
| Cloison. Non | Caractéristiques | |||||
| Paquet | Débit | P_DOWN | LOS/SD | Temp. | Portée | |
| (GBP) | (Borne 9) | (Borne 8) | (°C) | (kilomètre) | ||
| GTS-SGU2A-30DCJ | SFP+ | Tx 2,488/Rx 9,953 | Avec | Écart-type | -5~70 | 20 |
| GTS-SGU2A-30DCK | SFP+ | Tx 2,488/Rx 9,953 | Sans | Écart-type | -5~70 | 20 |
| GTS-SGU2A-30DIJ | SFP+ | Tx 2,488/Rx 9,953 | Avec | Écart-type | -40~85 | 20 |
| GTS-SGU2A-30DIK | SFP+ | Tx 2,488/Rx 9,953 | Sans | Écart-type | -40~85 | 20 |
| GTS-SGU2A-30DCM | SFP+ | Tx 2,488/Rx 9,953 | Avec | Visibilité directe | -5~70 | 20 |
| GTS-SGU2A-30DCN | SFP+ | Tx 2,488/Rx 9,953 | Sans | Visibilité directe | -5~70 | 20 |
| GTS-SGU2A-30DIM | SFP+ | Tx 2,488/Rx 9,953 | Avec | Visibilité directe | -40~85 | 20 |
| GTS-SGU2A-30DIN | SFP+ | Tx 2,488/Rx 9,953 | Sans | Visibilité directe | -40~85 | 20 |
Caractéristiques
Application
Normes
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
