Détails sur le produit:
|
| Catégorie de produit: | Émetteur-récepteur de PON SFP | Type: | XGS-PON ONU |
|---|---|---|---|
| Protocole: | XGS-PON | Emballage: | SFP+ |
| Débit: | Tx 9,953/Rx 9,953 | Longueur d'onde (TX/RX): | 1270nm/1577nm |
| Connecteur: | SC/UPC | Mots-clés: | Module d'émetteur-récepteur de XGS-PON ONU SFP+ |
| Mettre en évidence: | émetteur-récepteur de 9.953Gbps GPON SFP,émetteur-récepteur de 1270nm GPON SFP,XGS PON |
||

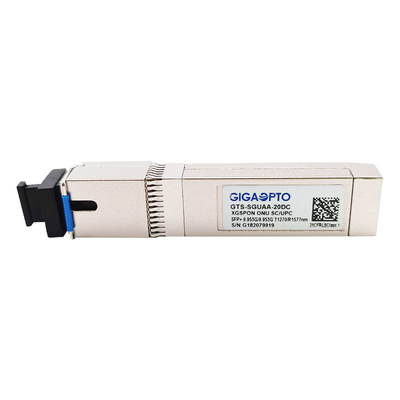

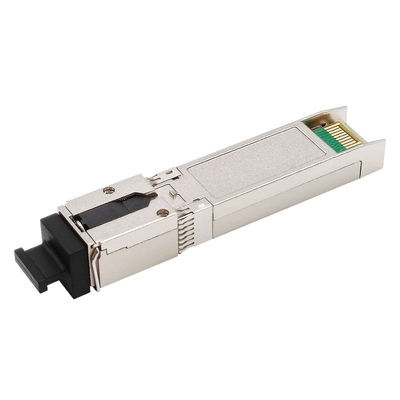

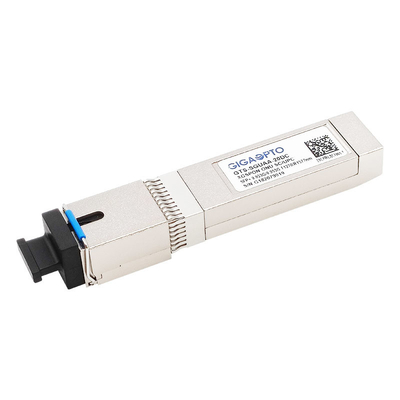

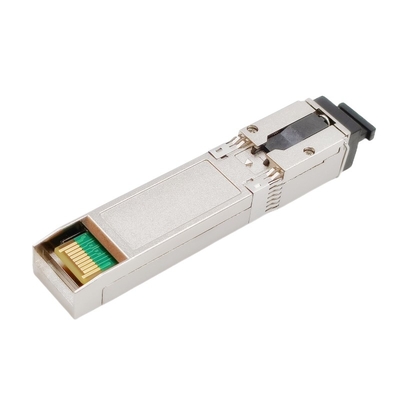

Module optique de l'émetteur-récepteur SFP+ de XGS-PON ONU
Conforme avec ITU-TG.9807.1
Émetteur-récepteur bidirectionnel de fibre simple
9.953Gb/s symétrique en amont et en aval de débit binaire
RoHS, CE, FCC, PORTÉE
Description
Le module d'émetteur-récepteur du GTS-SGUAA-20DC XGS-PON ONU de Gigaopto est conçu pour l'unité optique de réseau (ONU) des applications de XGS-PON avec 9.953Gbps dans en aval et 9.953Gbps dans ascendant.
Il utilise un récepteur de la liaison descendante ADP/TIA du continu-mode 1577nm et un émetteur de liaison montante d'éclat-mode de 1270nm DFB.
Il est logé dans un rocailleux meurent paquet de la fonte SFP+ avec un connecteur optique de récipient de SC/UPC et sont conçus pour fonctionner sur les températures ambiantes commerciales et industrielles. L'émetteur-récepteur exige une alimentation de l'énergie 3.3V simple. C'est classe de FDA 21CFR1040.10 et du CEI 60825-2 je sécurité des lasers conforme et rencontre la CEE 2002/95/EC directif pour la conformité de RoHS.
Spécifications
| Nom de produit | XGS-PON ONU SFP | Type de forme | SFP+ |
| Type | XGS-PON ONU | Débit (GBP) | Tx9.953G/Rx9.953G |
| Max Fiber Link | 20km | Type de connecteur | Récipient de Sc UPC |
| Catégorie de produit | PON SFP | Diagnostic de Digital | construit dans le défaut |
| Marque compatible | Générique | Température de carter fonctionnante | Message publicitaire : 0 à 70°C |
| Temps de garantie | de trois ans | Industriel : -40~85°C | |
| Débit TX | 9.953Gbps | Débit RX | 9.953Gbps |
| Longueur d'onde (TX) | 1270nm | Longueur d'onde (RX) | 1577nm |
| Puissance | <1> | Courant d'approvisionnement total | <450ma> |
| Émetteur | Laser de DFB | Récepteur | APD |
| Puissance de TX (dBm) | 4~9dBm | Sensibilité de Rx | < -28=""> |
| Rapport d'extinction | >6.0dB | Surcharge | >-8dBm |
| Protocoles | SFF-8074i, SFF 8472, RoHS, ITU-T G.9807 | ||
L'information de commande
| Cloison. Non | Caractéristiques | |||||
| Paquet | Débit | P_DOWN | LOS/SD | Temp. | Portée | |
| (GBP) | (Borne 9) | (Borne 8) | (°C) | (kilomètre) | ||
| GTS-SGUAA-20DCJ | SFP+ | Tx 9,953/Rx 9,953 | Avec | Écart-type | -5~70 | 20 |
| GTS-SGUAA-20DCK | SFP+ | Tx 9,953/Rx 9,953 | Sans | Écart-type | -5~70 | 20 |
| GTS-SGUAA-20DIJ | SFP+ | Tx 9,953/Rx 9,953 | Avec | Écart-type | -40~85 | 20 |
| GTS-SGUAA-20DIK | SFP+ | Tx 9,953/Rx 9,953 | Sans | Écart-type | -40~85 | 20 |
| GTS-SGUAA-20DCM | SFP+ | Tx 9,953/Rx 9,953 | Avec | Visibilité directe | -5~70 | 20 |
| GTS-SGUAA-20DCN | SFP+ | Tx 9,953/Rx 9,953 | Sans | Visibilité directe | -5~70 | 20 |
| GTS-SGUAA-20DIM | SFP+ | Tx 9,953/Rx 9,953 | Avec | Visibilité directe | -40~85 | 20 |
| GTS-SGUAA-20DIN | SFP+ | Tx 9,953/Rx 9,953 | Sans | Visibilité directe | -40~85 | 20 |
Caractéristiques
Application
Normes
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
