Module combiné d'émetteur-récepteur de l'émetteur-récepteur XGPON OLT SFP+ de Huawei OM5270S-D2SW GPON SFP

Module combiné d'émetteur-récepteur de SFP GPON/XGPON OLT

Huawei OM5270S-D2SW compatible

Description

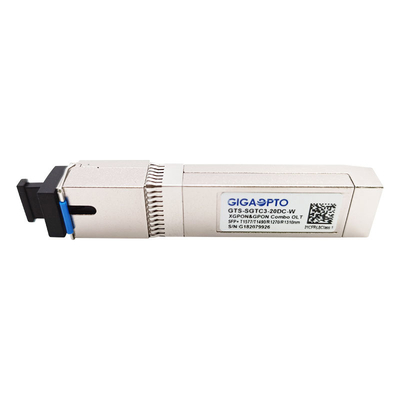

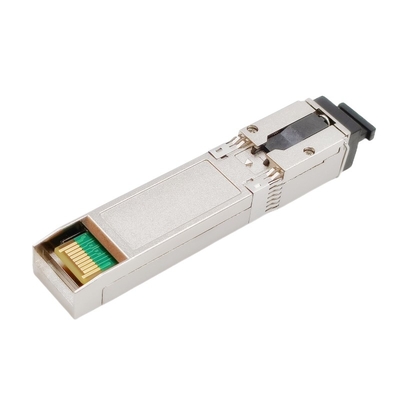

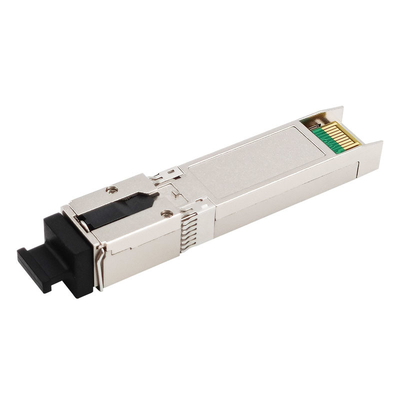

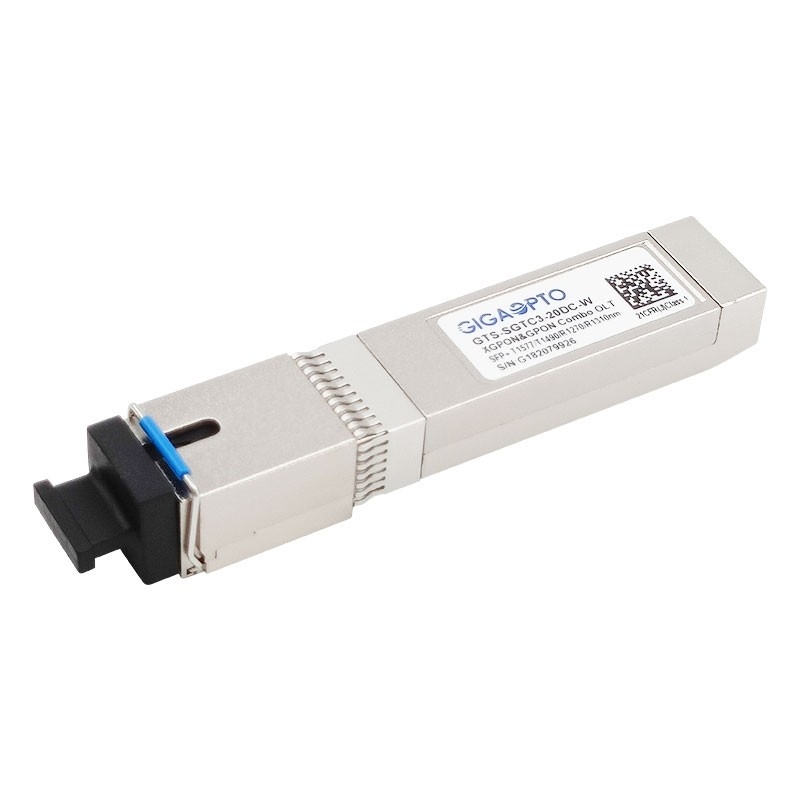

Le GTS-SGTC3-20DC-W est une combinaison d'émetteur-récepteur optique de XGPON OLT et de GPON OLT dans un emballage de SFP+. Il est conçu pour soutenir le nouvel ITU-T G.987.2 XG-PON et les caractéristiques du legs ITU-T G.984.2 GPON au-dessus d'une fibre simple par l'intermédiaire du multiplexage brut de division de vague.

Pour XGPON, il utilise un émetteur en aval de mode d'onde entretenue de 1577nm EML fonctionnant à 9.953Gb/s et un récepteur de mode continu de 1270nm APD/TIA en amont fonctionnant à 2.488Gb/s.

Pour GPON, il utilise un émetteur en aval de mode d'onde entretenue de 1490nm DFB fonctionnant à 2.488Gb/s et un récepteur de mode continu de 1310nm APD/TIA en amont fonctionnant à 1.244Gb/s.

Il est conçu pour fonctionner sur la température ambiante commerciale à partir de 0 à 70°C.

Le GTS-SGTC3-20DC-N est conçu pour soutenir jusqu'à 32 abonnés au-dessus des distances jusqu'à de 20km. C'est classe de FDA 21CFR1040.10 et du CEI 60825-2 je sécurité des lasers conforme et rencontre la CEE 2002/95/EC directif pour la conformité de RoHS. L'émetteur-récepteur est coffre-fort d'ESD une fois examiné selon IEC61000-4-2. Le dispositif est conforme à la classe B de FCC de (US), la classe B. de la CE (de l'Europe).

Spécifications

Caractéristiques du produit

• Que l'on peut brancher chaud
• Transmission de données quadruple-directionnelle de fibre simple
• XGPON : 9.953Gb/s en aval et 2.488Gb/s en amont
• GPON : 2.488Gb/s en aval et 1.244Gb/s en amont
• XGPON : 1577nm émetteur de laser du continu-mode EML et 1270nm récepteur du l'éclat-mode APD-TIA
• GPON : 1490nm émetteur de laser du continu-mode DFB et 1310nm récepteur du l'éclat-mode APD-TIA
• température de carter fonctionnante : Norme : 0 à +70°C
• approvisionnement d'alimentation CC de +3.3V
• Emballage de SFP+ avec le connecteur optique de récipient de SC/UPC
• interface à 2 fils pour la surveillance diagnostique intégrée de Digital
• Digital recevant l'indication de force du signal (RSSI)
• Bas IEM et excellente protection d'ESD
• Norme de sécurité IEC-60825 du laser Class1 conforme
• Conformité de RoHS

Application

• 10 gigabits accèdent à des réseaux
• FTTH
• FTTB
• FTTC
• Réseaux combinés de XG-PON et de GPON Access

Norme

• Se conforme à SFF-8431/SFF-8432
• Se conforme à SFF-8472
• Se conforme à ITU-T G.987.2 et G.984.2
• Se conforme à la partie 15, la classe B de la FCC 47 CFR
• Est conforme à FDA 21 CFR 1040,10 et 1040,11 excepté des déviations conformément à l'avis No.50 de laser en date du 24 juin 2007
