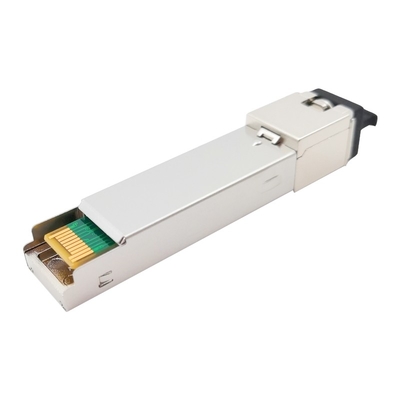

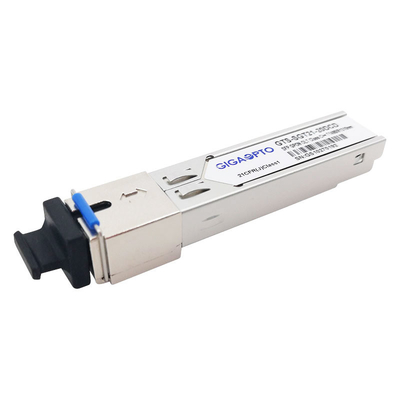

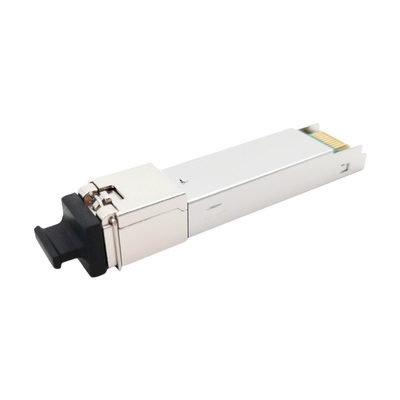

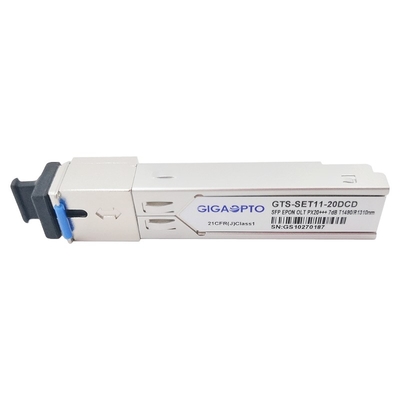

Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km

Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km
OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Transceiver Module
Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km

Image Grand :  Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km

Détails sur le produit:
Lieu d'origine: Shenzhen, Chine
Nom de marque: GIGAOPTO
Certification: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Numéro de modèle: GTS-SET11-20DCD
Conditions de paiement et expédition:
Quantité de commande min: 1 PCS
Prix: Negotiable
Détails d'emballage: Paquet simple, 10 ou 20pcs par plateau, 30 ou 50 ou 100pcs par boîte, 400 ou 600pcs par carton
Délai de livraison: 1-5 jours ouvrables
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 50,000pcs/mois

Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km

description de
Nom de produit: EPON OLT SFP Facteur de forme: SFP
Débit: 1.25Gb/s longueur d'onde: TX1490nm/RX1310nm
Max Distance: 20km Connecteur: SC/UPC
Type d'émetteur: DFB Type de récepteur: Éclat APD
Mots-clés: SFP EPON OLT PX20+++, module optique de GEPON SFP OLT 7dBm
Surligner:

SFP 20km

,

Module de l'émetteur-récepteur PX40

,

gepon SFP PX20+++ 20km 7dBm

Sc SMF DDM de SFP optique 1.25G TX1490nm/RX1310nm 20km d'émetteur-récepteur de GEPON OLT PX20+++ PX40 +7dBm





Description



Le GTS-SET11-20DCD Du GIGAOPTO est un module d'émetteur-récepteur de haute performance pour des communications simples de fibre utilisant un émetteur du continu-mode 1490nm et un récepteur du l'éclat-mode 1310nm. Il est conçu pour atteindre les conditions et la cible d'IEEE802.3ah-2004 1000BASE-PX20 pour la ligne optique applications du terminal (OLT).

Le module fournit des informations diagnostiques numériques de ses conditions de fonctionnement et statut, y compris la puissance de transmission, la polarisation de laser actuelle, la température de module, et la tension d'alimentation. Le calibrage et l'alarme/données de avertissement de seuil sont écrits et stockés dans la mémoire interne (EEPROM). La carte mémoire est compatible avec SFF-8472.

Comportant la consommation de puissance faible, l'émetteur-récepteur que l'on peut brancher chaud d'OLT SFP est solution parfaite pour des applications du Fournisseur d'Accès Internet (ISP) PON et d'autres liens optiques.





Spécifications



Type de forme EPON OLT SFP Débit (GBP) 1.25Gbps
Connecteur optique SC/UPC Distance 20km
DDM Soutenu Type de fibre Fibre de mode unitaire
Garantie 3 ans La température -5 à 70°C
Longueur d'onde centrale TX1490nm/RX1310nm Tension d'alimentation électrique 3.3V
Puissance <1>Approvisionnement actuel 500mA
Type de laser DFB Type de palladium Éclat APD
Puissance de TX +7 à +10dBm Sensibilité de RX <-33dbm>
Rapport d'extinction >9dB Saturation de RX >-6dBm
Protocoles IEEE 802.3ah, Telcordia GR-468-CORE, SFF-8472, SFF-8074i





Caractéristiques



  • Application asymétrique des liaisons de transmission de données bidirectionnelles simples TX1250Mbps/RX1250Mbps de fibre
  • 1490nm émetteur de laser du continu-mode DFB et 1310nm récepteur du l'éclat-mode APD-TIA
  • Paquet que l'on peut brancher de petit facteur de forme avec le connecteur de SC/UPC
  • Alimentation de l'énergie 3.3V simple
  • Fonction de DDMI disponible avec le mode intérieurement calibré
  • Fonction de l'éclat RSSI de Digital pour surveiller le niveau de puissance optique d'entrée
  • Interface compatible d'entrée-sortie de données de LVPECL
  • Contrôle de débronchement d'émetteur de LVTTL
  • Alarme de défaut de laser d'émetteur de LVTTL
  • Bas IEM et excellente protection d'ESD
  • Sécurité des lasers internationale de la classe 1 certifiée
  • Gamme de température de fonctionnement : Message publicitaire : -5°C~70°C ; Industriel : -40°C~85°C
  • Conformité RoHS6





Application



  • Réseaux optiques passifs de Gigabit Ethernet (GEPON)
  • D'autres liens optiques





Normes



  • Se conforme à l'accord multisource de SFP (MSA) SFF-8074i
  • Se conforme à IEEE 802.3ah
  • Se conforme à la partie 15, la classe B de la FCC 47 CFR
  • Est conforme à FDA 21 CFR 1040,10 et 1040,11 excepté des déviations conformément à no. 50 d'avis de laser en date du 24 juin 2007
  • Se conforme à SFF-8472
  • Compatible avec la classe 2. de classification de sensibilité de TR-NWT-000870 4,1 ESD.
  • Compatible avec Telcordia GR-468-CORE





L'information de commande



Numéro de la pièce Description Débit (GBP) Longueur d'onde (nanomètre) Classe Conn. Type de Tx/Rx Temp.
GTS-SET11-20DCB EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20+ Sc DFB/APD C
GTS-SET11-20DIB EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20+ Sc DFB/APD Je
GTS-SET11-20DCC EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20++ Sc DFB/APD C
GTS-SET11-20DIC EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20++ Sc DFB/APD Je
GTS-SET11-20DCD EPON OLT SFP T1.25/R1.25 T1490/R1310

PX20+++

7dBm

Sc DFB/APD C
GTS-SET11-20DID EPON OLT SFP T1.25/R1.25 T1490/R1310

PX20+++

7dBm

Sc DFB/APD Je
GTS-SET11-20DCE EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20+++ 9dBm Sc DFB/APD C
GTS-SET11-20DIE EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20+++ 9dBm Sc DFB/APD Je





Compatibilité


L'émetteur-récepteur optique de chaque Gigaopto est examiné dans le dispositif de centre serveur pour vérifier l'interopérabilité, et nous promettons à 100% la pleine compatibilité sur le dispositif spécifique avec une garantie de trois ans. Pour le ce (EPON OLT PX20+++ 7dBm PX40 SFP 1.25G T1490/R1310), référez-vous svp à la table de correspondance de P/N. Si vous êtes intéressé à connaître plus de compatibilité, vous êtes toujours bienvenu pour nous contacter.

Marque compatible Numéro de la pièce compatible Marque compatible Numéro de la pièce compatible
GIGAOPTO GTS-SET11-20DCC Broadex D44355-SSCD





Pin Definition



Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km 0





Circuit typique d'application



Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km 1





Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.2mm sauf indication contraire. (Unité : millimètre)



Module d'émetteur-récepteur d'OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km 2
