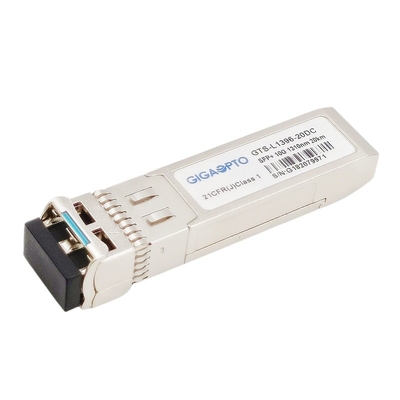

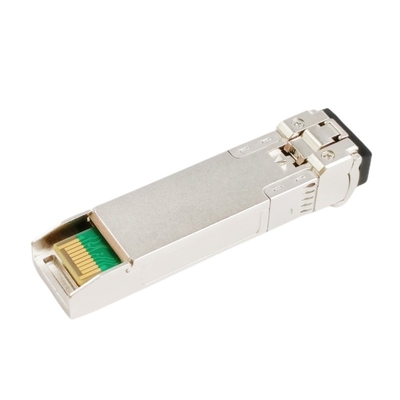

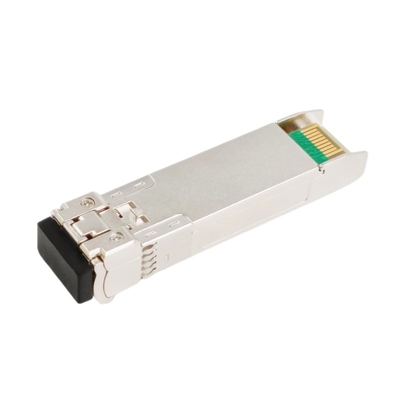

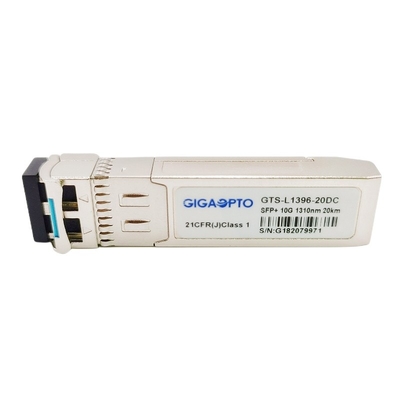

Module optique unitaire 1310nm LC DDM d'émetteur-récepteur de la fibre SMF 20km de mode de SFP+ 10G ELR

Module optique unitaire 1310nm LC DDM d'émetteur-récepteur de la fibre SMF 20km de mode de SFP+ 10G ELR
Module optique unitaire 1310nm LC DDM d'émetteur-récepteur de la fibre SMF 20km de mode de SFP+ 10G ELR Module optique unitaire 1310nm LC DDM d'émetteur-récepteur de la fibre SMF 20km de mode de SFP+ 10G ELR Module optique unitaire 1310nm LC DDM d'émetteur-récepteur de la fibre SMF 20km de mode de SFP+ 10G ELR Module optique unitaire 1310nm LC DDM d'émetteur-récepteur de la fibre SMF 20km de mode de SFP+ 10G ELR

Image Grand :  Module optique unitaire 1310nm LC DDM d'émetteur-récepteur de la fibre SMF 20km de mode de SFP+ 10G ELR

Détails sur le produit:
Lieu d'origine: Shenzhen, Chine
Nom de marque: Gigaopto
Certification: CE,FCC,RoHs, TUV,UL
Numéro de modèle: GTS-L1396-20DC
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet simple, 10 ou 20pcs par plateau, 30 ou 50 ou 100pcs par boîte, 400 ou 600pcs par carton
Délai de livraison: 1-5 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 50,000pcs/month

Module optique unitaire 1310nm LC DDM d'émetteur-récepteur de la fibre SMF 20km de mode de SFP+ 10G ELR

description de
Nom de produit: 10G eLR20 Taux des données: 10Gbps
Facteur de forme: SFP+ longueur d'onde: 1310nm
Composants: DFB+PIN Transmission: 20km
Connecteur: DOUBLE-LC Mots-clés: L'eLR 20KM de SFP+ 10G, a adapté 10GBASE aux besoins du client LR20
Surligner:

Fibre SMF de mode unitaire de SFP+

,

fibre SMF du mode 1310nm unitaire

,

Module de DDM 20km SFP

Les DOM du module LC d'émetteur-récepteur de l'eLR 20km SMF de SFP+ 10G


Description


Le module d'émetteur-récepteur de l'eLR 10G est conçu pour l'usage dans 10 liens de Gigabit Ethernet jusqu'à 20km au-dessus de la double fibre de mode unitaire de brin (SMF) avec un connecteur duplex de LC. Ils sont conformes avec SFF-8431, SFF-8432 et IEEE 802.3ae.

10G l'émetteur-récepteur de l'eLR SFP+ se compose de deux sections : la section d'émetteur utilise un laser multiple du puits DFB du quantum 1310nm et est un laser de la classe 1 conforme selon la norme de sécurité internationale IEC-60825, le récepteur que la section utilise un préamplificateur intégré de détecteur d'InGaAs (IDP) a monté dans un en-tête optique et un courrier-amplificateur limiteur IC.

La surveillance de diagnostics de Digital est disponible par l'intermédiaire d'un interface série à 2 fils, comme spécifique dans SFF-8472.

Comportant la consommation et la grande vitesse de puissance faible, cet émetteur-récepteur de 10G SFP+ est idéal pour 10 commutateurs de Gigabit Ethernet (10GbE), routeurs, networks interface cards (NIC) et convertisseurs de médias, etc.

Chaque émetteur-récepteur est 100% optiquement inspecté et examiné avant l'expédition.




Spécifications



Emballage Plus de SFP Débit 10G
Longueur d'onde centrale 1310nm Max Reach 20km
Type de connecteur DOUBLE-LC Type de fibre SMF
Type de LD Laser de DFB Type de récepteur PIN
Puissance de TX -6 | +1dBm Sensibilité de RX <-14>
Puissance-budget 8.4dB Rapport d'extinction >3.5dB
Puissance ≤1.0W Surcharge de RX >0.5dBm
DOM Support Soutenu Température ambiante COM.
OEM/ODM Soutenu Garantie 36 mois
Protocoles IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA conforme, CPRI, eCPRI



Caractéristiques


  • Jusqu'au débit 11.3Gbps
  • détecteur de laser de 1310nm DFB et de photo de PIN
  • Interface optique de récipient duplex de LC conforme
  • Alimentation d'énergie simple de +3.3V
  • Transmission de la distance jusqu'à 20km sur SMF
  • Fonction de DDMI disponible avec le mode intérieurement calibré
  • empreinte de pas Chaud-que l'on peut brancher de SFP+
  • Perte de récepteur de sortie de signal
  • Entrée de débronchement d'émetteur
  • Sécurité des lasers Class1 internationale certifiée
  • Gamme de température de fonctionnement :  Message publicitaire : -5°C~70°C/industriel : -40°C~85°C
  • RoHS conforme et sans plomb



Application



  • Ethernet 10GBASE-LR/10GBASE-LW
  • la Manche de la fibre 10G
  • Commutateurs et routeurs de 10GE Data Center
  • Networks interface cards 10GE et convertisseurs de médias de fibre



Normes



  • Conforme avec SFP+ MSA
  • Conforme avec SFF-8472
  • Conforme avec IEEE802.3ae
  • 10GFC



Caractéristiques électriques et optiques



Caractéristiques électriques
Paramètre Symbole Minute Typique Maximum Unité Notes
Courant d'approvisionnement total ICC     300 mA
Émetteur
Tension différentielle à l'entrée d'émetteur   180   1200 système mv
Tx_Fault a produit la tension - haute VOH 2,4   Vcc V LVTTL
Tx_Fault a produit la tension - le bas Vol. 0   0,4 V LVTTL
Tx_Disable a entré la tension - haute VIH 2   Vcc V LVTTL
Tx_Disable a entré la tension - le bas VIL 0   0,8 V LVTTL
Impédance différentielle d'entrée   90 100 110 Ω
Récepteur
Tension de sortie différentielle de récepteur   300   850 système mv
Caractéristiques électriques
Paramètre Symbole Minute Typique Maximum Unité Notes
La visibilité directe a produit la tension - haute VOH 2,4   Vcc V LVTTL
La visibilité directe a produit la tension - le bas Vol. 0   0,4 V LVTTL
Impédance différentielle de sortie   90 100 110 Ω



Caractéristiques d'émetteur optique
Paramètre Symbole Minute Typique Maximum Unité Notes
De puissance de sortie moyen TACAUD -6   +1 dBm
Longueur d'onde centrale λc 1290 1310 1330 nanomètre
Largeur spectrale (- 20dB) ∆λ     1 nanomètre
Rapport latéral de suppression de mode SMSR 30     DB
Rapport d'extinction ER 3,5     DB
Bruit relatif d'intensité RIN     -128 dB/Hz
Temps optique de hausse/automne TR/TF 28   50 picoseconde
Pénalité d'émetteur et de dispersion TDP     3,2 DB
Émetteur OUTRE de puissance POFF     -45 dBm
Diagramme d'oeil de sortie Se conforme à IEEE802.3ae
Caractéristiques de récepteur optique
Paramètre Symbole Minute Typique Maximum Unité Notes
Longueur d'onde centrale λc 1260   1610 nanomètre
Sensibilité de récepteur PSEN     -14,4 dBm 1
Puissance de saturation d'entrée (surcharge) PSAT 0,5     dBm
Réflectivité de récepteur       -12 DB
La visibilité directe De-affirment le niveau LOSD     -17 dBm
La visibilité directe affirment le niveau LOSA -30     dBm
Hystérésis de visibilité directe HYS 0,5   6 DB

Note 1. mesurée avec PRBS231-1 le modèle, @10.3125Gbps, ER=4dB, BER=1x10-12.





Contour de paquet

Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)



Module optique unitaire 1310nm LC DDM d'émetteur-récepteur de la fibre SMF 20km de mode de SFP+ 10G ELR 0
