Détails sur le produit:
|
Nom de produit: | 1000BASE-BX SFP | Type de forme de produit: | SFP |
---|---|---|---|
Taux de transfert des données: | 1000Mb/s | Max Distance: | 40km (24,9 milles) |
Longueur d'onde de centre: | 1310nm-TX/1550nm-RX | DOM Support: | OUI |
Type de connecteur: | LC recto | Budget de puissance: | 20db |
Mots-clés: | 1.25G BiDi SFP 40km, module optique SFP BiDi, 1000BASE-BX T1310nm R1550nm de fibre | ||
Mettre en évidence: | 1.25G DOM Transceiver Module,1000BASE BX DOM Transceiver Module,SFP 40km |
Les DOM recto compatibles SMF de l'émetteur-récepteur 1.25G 40km 1310nm-Tx/1550nm-Rx LC de Cisco 1000BASE-BX BiDi SFP
Description

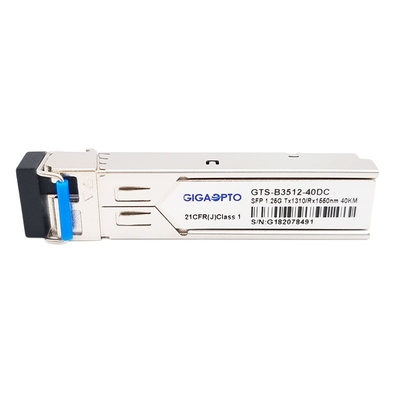

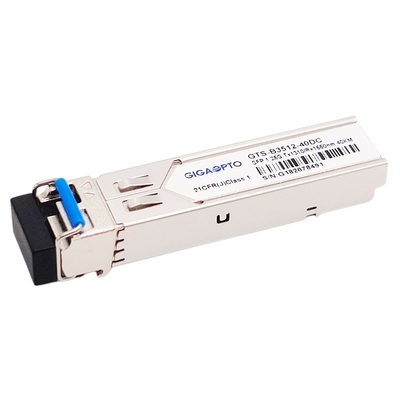

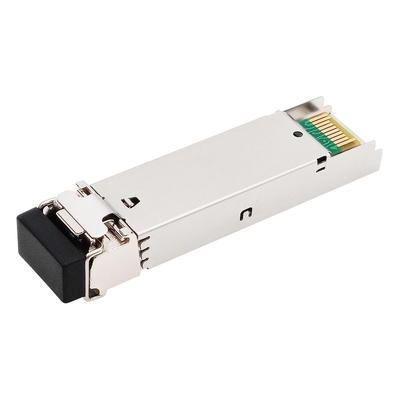

L'émetteur-récepteur du GTS-B3512-40DC Du GIGAOPTO est un module que l'on peut brancher facteur de forme 1.25Gbps bidirectionnel simple de fibre du petit (SFP) BIDI pour l'usage dans l'Ethernet 1000BASE et la Manche de la fibre 1G. L'émetteur-récepteur de 1000BASE-BX40 BiDi SFP fournit des liaisons de transmission de données ultra-rapides jusqu'à de 40km de la sortie 1000Base-BX au-dessus de la fibre unimodale (SMF) utilisant les longueurs d'onde 1310nm-TX/1550nm-RX par l'intermédiaire des connecteurs recto de LC.
Le module de SFP soutient des fonctions optiques de la surveillance de Digital (les DOM) selon l'accord SFF-8472 multisource industriellement compatible (MSA). Cette caractéristique donne à l'utilisateur la capacité de surveiller des paramètres en temps réel de SFP, tels que la puissance d'entrée optique, la température, le courant de polarisation de laser, et la tension d'alimentation de puissance de sortie et optiques d'émetteur-récepteur.
Le module d'émetteur-récepteur de GTS-B3512-40DC SFP est un produit de laser de la classe 1 qui est conforme aux normes FDA/CDRH et IEC-60825.
Spécifications
Marque compatible | CISCO | Numéro de la pièce compatible | GLC-BX40-U |
Facteur de forme | SFP | Liaison de transmission de données | 1250Mbps |
Type de connecteur | LC recto | Longueur de lien | 40,000m (131 234 pi) |
Surveillance optique de Digital | OUI |
Mode de fibre |
Fibre de mode unitaire |
Température ambiante de température de stockage | -40 à 85°C (- 40 à 185°F) | Environnement |
Message publicitaire 0 à 70°C (32 158°F) |
Budget de puissance | 20dB | Humidité ambiante | 5%~70% sans condensation |
Longueur d'onde centrale | 1310nm-TX/1550nm-RX | Tension d'alimentation électrique | 3.30V |
Puissance maximum | 1W | Courant d'alimentation d'énergie | <280ma> |
Composants optiques | DFB BiDi | Type de récepteur | PIN |
De puissance de sortie optique | -5~0dBm | Sensibilité de RX | < -23dBm=""> |
Rapport d'extinction | >9dB |
Saturation d'entrée Puissance |
>-3dBm |
Protocoles | Gigabit Ethernet, la Manche de fibre de gigabit, MSA conforme |
Avis : Quand le long émetteur-récepteur de portée est employé dans la transmission courte de distance, svp assortie avec l'atténuateur approprié
selon la table.
Distance | ≤10km | ≤20km |
Atténuateur | 10dB | 5dB |
Caractéristiques
B : 1550nm DFB TX /1310nm RX
Message publicitaire : 0°C | 70°C (32 | 158°F)
Prolongé : -20°C~ 85°C (- 4 | 185°F)
Industriel : -40°C~85°C (- 40 | 185°F)
Application
Compatibilité
Les émetteurs-récepteurs optiques de Gigaopto sont 100% compatible avec beaucoup de marques célèbres de commutateur et n'endommageront pas des dispositifs d'OEM. Afin d'assurer la qualité et la compatibilité de nos produits, chaque produit est soigneusement examiné sur l'équipement correspondant avant la livraison aux clients.
Pour cette (1000BASE-BX BiDi SFP TX-1310nm/RX-1550nm 40km) compatibilité, référez-vous svp à la table de correspondance de P/N. Si la marque et le numéro de la pièce que vous recherchez n'est pas énumérée ci-dessous, svp nous fait savoir et nous serons enchantés pour te fournir plus de détails.
Marque compatible | P/N/compatible | Marque compatible | P/N compatible |
GIGAOPTO | GTS-B3512-40DC | H3C | SFP-GE-LH40-SM1310-BIDI |
CISCO | GLC-BX40-U | Brocard | E1MG-1G-BXU-40 |
Genévrier | SFP-GE40KT13R15 | D-lien | DEM-331R |
L'information de commande
P//N | Description | Vitesse | Longueur d'onde | Distance | Émetteur | Puissance de TX |
GTS-B3412-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1310nm/R1490nm | 40km | DFB | -5~0dBm |
GTS-B4312-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1490nm/R1310nm | 40km | DFB | -5~0dBm |
GTS-B3512-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1310nm/R1550nm | 40km | DFB | -5~0dBm |
GTS-B5312-40DC | 1000BASE-BX 1.25G BiDi SFP | 1250Mb/s | T1550nm/R1310nm | 40km | DFB | -5~0dBm |
Pin Definition
Circuit typique d'application
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
