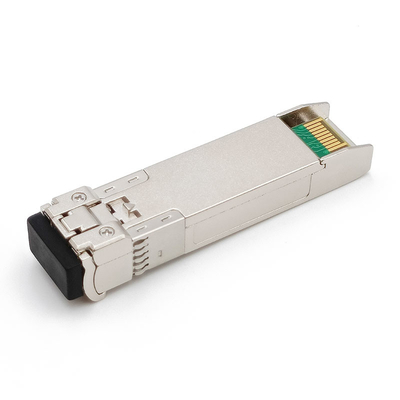

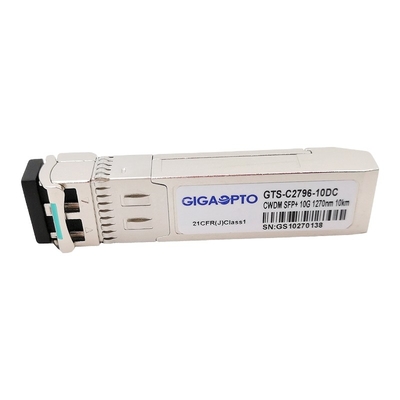

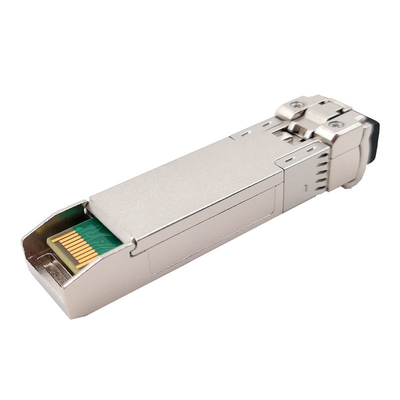

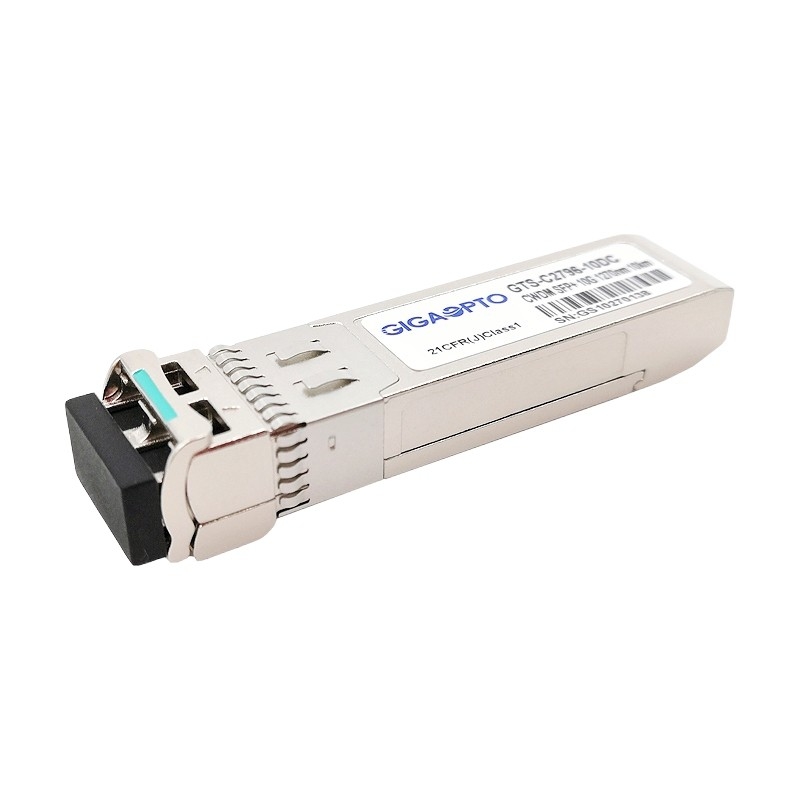

les DOM optiques du module SMF 10km LC de l'émetteur-récepteur 1610nm de 10Gbps SFP+ CWDM LR 1270

Dissipation CWDM de puissance faible les DOM du module 10km LC d'émetteur-récepteur de fibre de DFB + de PIN 10G SFP+ 1270~1610nm

Description de produit de série de 10G SFP+ CWDM LR (1270~1610) nanomètre

Cette série que l'on peut brancher chaude d'émetteur-récepteur de 10Gbps CWDM SFP+ LR fournit la capacité élevée, solutions élevées de communication de largeur de bande pour les réseaux optiques multiplexés. Ce module d'émetteur-récepteur de CWDM SFP+ est conçu pour 10 liens de Gigabit Ethernet jusqu'à 10km au-dessus d'une fibre de mode unitaire de double-brin (SMF). Il comporte un émetteur fortement fiable de CWDM DFB et le détecteur photoélectrique de PIN dans le connecteur optique du duplex LC. Il y a 18 longueurs d'onde centrales à partir de 1270 nanomètre disponible à 1610nm avec chaque étape 20nm. Un budget minimum garanti de lien optique du DB 10 est offert.

Le module de SFP+ est conforme avec SFF-8431, SFF-8432 et IEEE la Manche de la fibre 10GBASE-LR et 10G de 802.3ae. Les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire d'un interface série à 2 fils, comme spécifique dans SFF-8472.

Spécifications fonctionnelles

L'information de commande

Caractéristiques

• empreinte de pas Chaud-que l'on peut brancher de SFP+
• Débits binaires de Gb/s de soutiens 9,95 à 10,5
• Conforme avec SFP+ MSA SFF-8431 standard
• Conforme à 802.3ae 10GBASE-LR
• émetteur de 18-Wavelength CWDM DFB à partir de 1270 nanomètre à 1610nm, avec l'étape 20nm
• Longueur de lien maximum de 10km sur SMF
• Laser non refroidi de CWDM DFB, photodiode de PIN
• Surveillance de diagnostics de Digital d'élément (DDM) par l'interface série conforme avec SFF-8472
• Récipient duplex de LC
• Température ambiante commerciale 0°C à 70°C
• Alimentation de l'énergie 3.3V simple
• Dissipation de puissance < 1="">
• RoHS conforme et sans plomb
• Norme de sécurité internationale IEC-60825 de laser de la classe 1 conforme

Application

• Ethernet de 10GBASE-LR/10GBASE-LW CWDM
• la Manche de la fibre 10G
• Commutateurs et routeurs de 10GE Data Center
• Networks interface cards 10GE et convertisseurs de médias de fibre

Norme

• Conforme avec les spécifications de MSA SFP+ (SFF-8431)
• Conforme avec SFF-8472
• Ligne Rate Option de CPRI : 9830.4Mbps
• Conforme à IEEE 802.3ae

Compatibilité

Gigaopto fabrique et stocke une gamme complète d'émetteurs-récepteurs optiques jusqu'à 100G. Tous nos modules optiques d'émetteur-récepteur qualité-sont examinés pour la compatibilité avec l'environnement de commutateur de cible et sont 100% compatible avec des marques importantes telles que Cisco, brocard, HP, le genévrier, le HW, l'Alcatel-Lucent, l'extrémité, l'Arista, le Force10, le D-lien, le 3Com, etc. et offrent une garantie de trois ans.

Pour ce 10G SFP+ CWDM LR 10km, se rapportent svp à la table de correspondance de P/N (par exemple en 1270 canal de longueur d'onde de nanomètre). Pour plus de compatibilité de produit, veuillez ne pas hésiter à nous faire savoir.

Dimensions mécaniques

Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
