Détails sur le produit:
|
| Nom de produit: | SFP28 25G ER | Débit: | 25Gbps |
|---|---|---|---|
| longueur d'onde: | 1310nm | Interface: | Duplex LC |
| Portée: | 40km | Garantie: | de trois ans |
| Mots-clés: | 25GBASE-ER 40km, émetteur-récepteur optique de fibre de gigabit | ||
| Mettre en évidence: | Émetteur-récepteur optique de 25GBASE ER SFP28,émetteur-récepteur SFP28 optique de 40km,SFP28 émetteur-récepteur optique 40km |
||

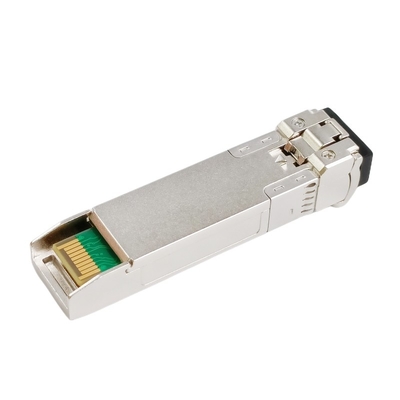

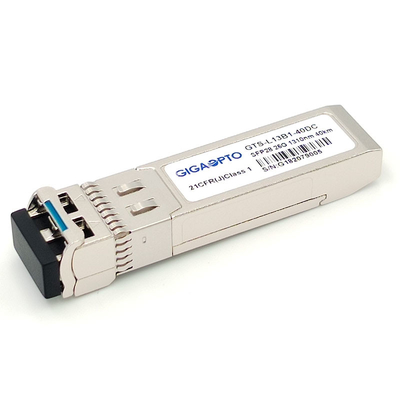

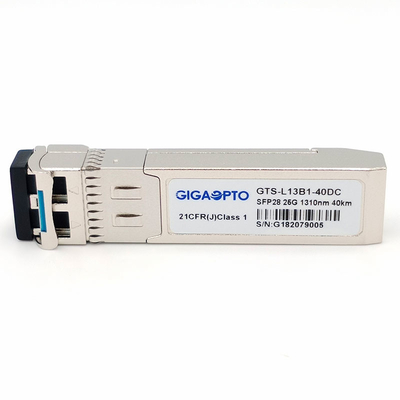

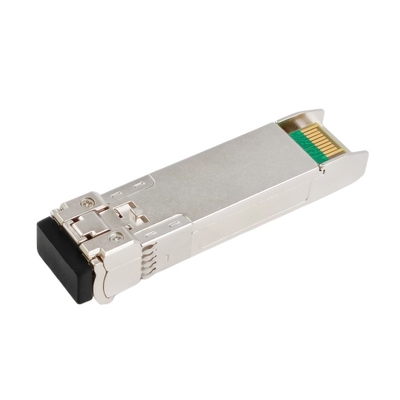

module d'émetteur-récepteur de fibre d'Ethernet du mode unitaire SFP28 25G ER 1310nm de 40km les DOM du duplex LC d'EML + d'APD
Description
L'émetteur-récepteur du GTS-L13B1-40DC de Gigaopto fournit 25GBase-ER la distance de la sortie jusqu'à 40km pour des communications de données optiques telles que l'Ethernet 25G et l'option 10. de CPRI. Il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise.
Ce module de 25G SFP28 ER est conçu pour la fibre de mode unitaire et fonctionne à une longueur d'onde nominale de 1310 nanomètre. La section d'émetteur utilise un laser multiple du puits DFB du quantum 1310nm et est un laser de la classe 1 conforme selon la norme de sécurité internationale IEC-60825. Le récepteur que la section utilise un préamplificateur intégré de détecteur d'InGaAs (IDP) a monté dans un en-tête optique et une récupération de données d'horloge de sélection de taux (CDR) IC.
Compatible avec SFF-8431, SFF-8432, il soutient le protocole de la Manche de la radio (CPRI/eCPRI), 25G de l'Ethernet ER et de la fibre 25G. Il a la récupération intégrée d'horloge et de données (CDR). Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C, comme spécifique dans SFF-8472 et SFF-8402.
Spécifications
| Facteur de forme | SFP28 | Max Data Rate | 25.78Gbps |
| Longueur d'onde | 1310nm | Max Reach | 40km |
| Connecteur | Duplex LC | Type de câble | SMF |
| Type d'émetteur | EML 1310nm | Type de récepteur | APD |
| Puissance de TX | 0~6dBm | Sensibilité de récepteur | <-19dbm> |
| Powerbudget | 19dB | Surcharge de récepteur | >-4dBm |
| Puissance | ≤1.5W | Rapport d'extinction | >4dB |
| Diagnostic | Soutenu | Fonction de FEC | Non soutenu |
| CDR | CDR intégrés de TX et de RX | Température ambiante | 0 à 70°C (32 158°F) |
| OEM/ODM | Soutenu | Garantie | 3 ans |
| Application | 25G Ethernet, 25G CRPI | ||
| Conformité | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 et 1040,11, RoHS | ||
Caractéristiques
Application
Caractéristiques optiques et électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Note |
| Émetteur | ||||||
| Longueur d'onde de centre | λc | 1295 | 1310 | nanomètre | ||
| Puissance lancée moyenne | PO | 0 | +6,0 | dBm | ||
| Puissance lancée moyenne (laser) | Poff | - | - | -30 | dBm | |
| Largeur de bande de spectre (- 20dB) | DL | - | - | 1 | nanomètre | |
| Rapport de suppression de Côté-mode | SMSR | 30 | - | - | DB | |
| Pénalité d'émetteur et de dispersion | TDP | 1 | DB | |||
| Rapport d'extinction | ER | 6 | - | DB | ||
| Masque d'oeil de sortie | Conforme avec IEEE 802.3cc | 2 | ||||
| Récepteur | ||||||
| Longueur d'onde optique d'entrée | λIN | 1272,55 | - | 1310,19 | nanomètre | |
| Sensibilité-AVG de récepteur | PSens | -19 | dBm | 1 | ||
| Sensibilité-OMA de récepteur | PSens-OMA | -18,2 | dBm | 1 | ||
| Puissance de saturation d'entrée (surcharge) | PSAT | -4 | - | - | dBm | 1 |
| Réflectivité de récepteur | -26 | DB | ||||
| La visibilité directe du signal affirment | PA | -30 | - | - | dBm | |
| La visibilité directe du signal De-affirment | Palladium | - | - | -20 | dBm | |
| Visibilité directe - hystérésis | PHys | 0,5 | DB | |||
Note :
1. BER≤5x10-5
Caractéristiques électriques à grande vitesse d'interface
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes |
| Émetteur | ||||||
| Oscillation différentielle d'entrée | Vin (pp) | 190 | 700 | système mv | ||
|
Perte de retour différentielle d'entrée (minute) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Différentiel à la perte de retour commune d'entrée de mode (minute) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Disparité différentielle d'arrêt | Le TM | - | - | 10 | % | |
| Largeur d'oeil | Ew | - | - | 0,46 | UI | |
| Frousse PK-PK sinusoïdale appliquée | Ppj | Par IEEE 802.3bm | ||||
| Taille d'oeil | Hein | - | 95 | - | système mv | |
| Tension de mode commun de C.C | DCv | -350 | - | 2850 | système mv | |
| Récepteur | ||||||
| Oscillation différentielle de sortie de données | Vout (pp) | 300 | - | 850 | système mv | |
| Largeur d'oeil | Ew | 0,57 | - | - | UI | |
| Fermeture verticale d'oeil | Vec | - | - | 5,5 | DB | |
|
Perte de retour de sortie différentielle (minute) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Terrain communal à la perte de retour différentielle de conversion de mode (minute) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Disparité différentielle d'arrêt | Le TM | - | - | 10 | % | |
| Temps de transition, 20% à 80% | Tr/Tf | 12 | - | - | picoseconde | 20%~80% |
Caractéristiques électriques à vitesse réduite d'interface
| Paramètre | Symbole | Mn. | Typique | Maximum | Unité | Note |
| Émetteur | ||||||
| Défaut d'émetteur à hauteur de sortie | VFaultH | 2 | - | Vcc+0.3 | V | |
| Défaut d'émetteur Sortie-bas | VFaultL | 0 | - | 0,8 | V | |
| Haute de tension de débronchement d'émetteur | VDisH | 2 | - | Vcc+0.3 | V | |
| Le bas de tension de débronchement d'émetteur | VDisL | 0 | - | 0,8 | V | |
| Récepteur | ||||||
| La visibilité directe a produit à hauteur de tension | VLOSH | 2 | - | Vcc+0.3 | V | |
| La visibilité directe a produit Tension-bas | VLOSL | 0 | - | 0,8 | V | |
Compatibilité
Tous les modules optiques d'émetteur-récepteur du GTS-L13B1-40DC de Gigaopto sont originaires ouvert, peuvent être codés pour être entièrement compatibles avec des dispositifs de courant principal, se rapportent svp à la forme suivante, pour plus de compatibilité de produits, se sentent svp libres pour nous contacter.
| Marque/numéro de la pièce compatibles correspondants | |||
| Marque compatible | Numéro de la pièce | Marque compatible | Numéro de la pièce |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | Brocard | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Pour plus de nos séries de l'émetteur-récepteur 25GBASE, référez-vous svp à la forme suivante
| P/N | Description | Longueur d'onde | Portée | Type de fibre | Puissance de TX (dBm) | Rx Sens. (dBm) | DDM |
| GTS-L08B1-01DC | SR 25G | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-03DC | 25G esr | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-01MC | double taux 10/25G de CSR 25G | 850nm | 100m | MMF | -5~2.4 | <-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11> | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19> | Y |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19> | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B23B1-20DC | eLR de 25G BiDi | 1270/1330nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B32B1-20DC | eLR de 25G BiDi | 1330/1270nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12> | Y |
