Détails sur le produit:
|
| Nom de produit: | OC48 STM16 SR-0 SFP | Facteur de forme: | SFP (mini-GBIC) |
|---|---|---|---|
| Débit: | 2.488Gbps | Mode de fibre: | MMF |
| Distance: | 300m | Composants optiques: | VCSEL 850nm |
| Puissance lancée: | -9,5 à -3dBm | Sensibilité: | < -18dBm=""> |
| Mots-clés: | Module de SFP 2.5G, OC-48 STM-16, module de l'émetteur-récepteur 850nm de 300m |

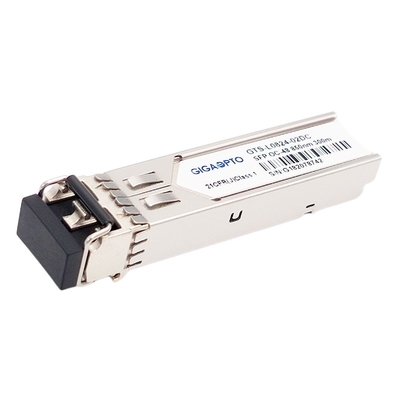

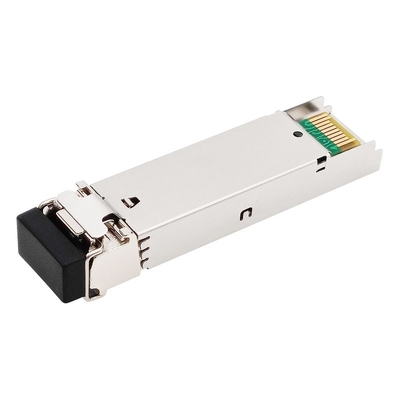

Module d'émetteur-récepteur d'OC-48/STM-16 SR-0 2.5Gbps SFP 850nm MMF 300m DOM Duplex LC
Description
L'émetteur-récepteur de muti-mode du GTS-L0824-02DC Du GIGAOPTO est un module que l'on peut brancher de double facteur de forme de la fibre 2.5Gbps petit approprié à l'application optique périodique de communications des données 2.5Gb/s, telle que la Manche de fibre de CSAD STM-16 I-16/SONET OC-48 SR-1/2x. Ce SFP OC48 SR-0 fournit la sortie 2.5Gb/s jusqu'à 300 mètres au-dessus de la fibre multimode (MMF) utilisant la longueur d'onde 850nm par l'intermédiaire d'un connecteur de LC.
La section d'émetteur incorpore un laser de 850nm VCSEL qui est un laser de la classe 1 conforme selon le CEI international 60825 de norme de sécurité. La section de récepteur utilise une photodiode ultra-rapide de PIN d'InGaAs (palladium) et le préamplificateur de transport-impédance.
Cet émetteur-récepteur est entièrement conforme avec l'accord multisource de SFP (MSA) et la norme de SR de SONET OC-48.
Spécifications
| Type de forme | SFP (mini-GBIC) | Débit (maximum) | 2.5Gb/s |
| Connecteur optique | Duplex de LC | Distance de transmission | 0.3km |
| LES DOM | Oui | Mode de fibre | Fibre multimode |
| Longueur d'onde de centre | 850nm | Environnement |
C-Temp 0 à 70°C Je-Temp -40 à 85°C |
| Courant d'alimentation d'énergie | <300ma> | Tension d'alimentation électrique | 3.30V |
| Type de laser | VCSEL 850nm | Type de palladium | PIN |
| Puissance optique de TX | -9,5 à -3dBm | Sensibilité de RX | < -18dBm=""> |
| ER | > 9dB | Surcharge de RX | > -3dBm |
| Protocoles | MSA conforme, IEC-60825 FDA | ||
Caractéristiques
Application
L'information de commande
| P/N | Description | Débit | Longueur d'onde | Portée | Médias | RX Sens. |
| GTS-L0824-02DC | OC-48/STM-16 SR-0 SFP | 2.5Gbps | 850nm | 300m | MMF | < -18dBm=""> |
| GTS-L1324-02DC | OC-48/STM-16 SR-1 SFP | 2.5Gbps | 1310nmn | 2km | SMF | < -18dBm=""> |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | 15km | SMF | < -18dBm=""> |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | 15km | SMF | < -18dBm=""> |
| GTS-L1324-40DC | OC-48/STM-16 LR-1 SFP | 2.5Gbps | 1310nm | 40km | SMF | < -27dBm=""> |
| GTS-L1524-40DC | OC-48/STM-16 IR-2 SFP | 2.5Gbps | 1550nm | 40km | SMF | < -20dBm=""> |
| GTS-L1524-80DC | OC-48/STM-16 LR-2 SFP | 2.5Gbps | 1550nm | 80km | SMF | < -28dBm=""> |
Pin Definition
Circuit typique d'application
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
