Les DOM de fibre optique de module d'émetteur-récepteur du duplex LC de QSFP+ 40GbE LR4 Lite 2km SMF

Module optique d'émetteur-récepteur de QSFP+ 40GBASE-LR4L 1310nm 2km DOM Duplex LC SMF pour l'Ethernet et le Data Center

Description

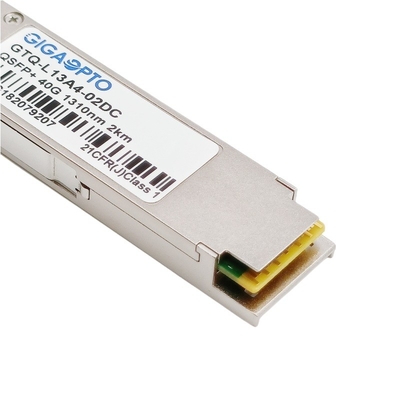

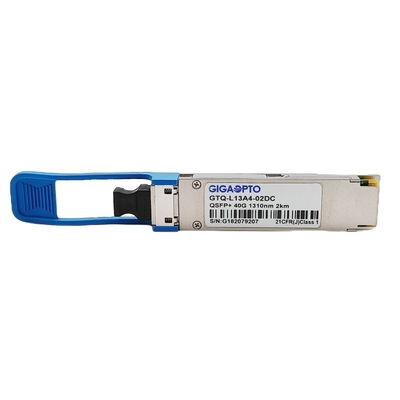

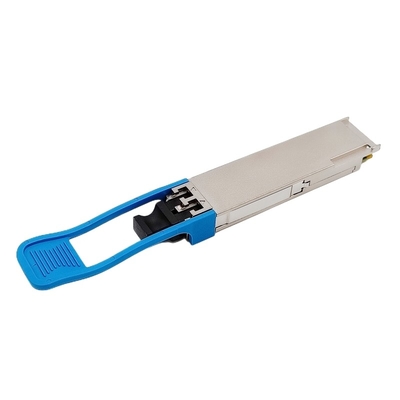

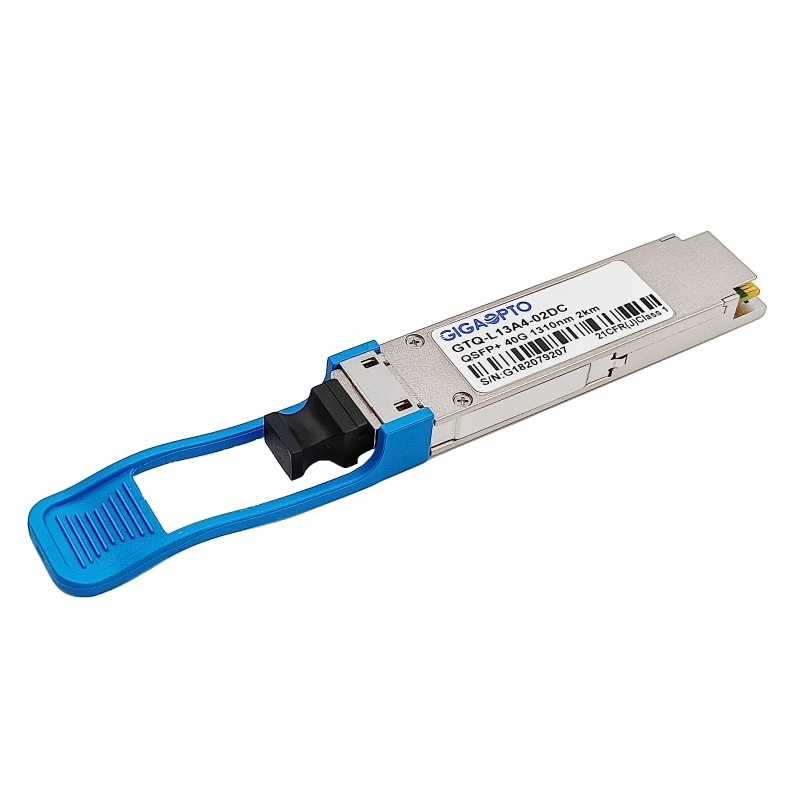

L'émetteur-récepteur du GTQ-L13A4-02DC QSFP LR4 Lite de Gigaopto est un module conçu pour des applications de télécommunication optique de 2km. La conception est conforme à 40GBASE-LR4 de la norme d'IEEE P802.3ba.

Le module convertit 4 canaux d'entrées des données 10.3125Gb/s électriques en 4 signaux optiques de CWDM, et les multiplexe dans un simple canal pour la transmission 40Gb/s optique. Inverse, du côté de récepteur, le module démultiplexe optiquement une entrée 40Gb/s dans 4 signaux de canaux de CWDM, et les convertit en 4 données électriques de sortie de canal.

Les longueurs d'onde centrales des 4 canaux de CWDM sont 1271, 1291, 1311 et 1331nm comme membres de la grille de longueur d'onde de CWDM définie dans ITU-T G.694.2. Il contient un connecteur duplex de LC pour l'interface optique et un connecteur mâle 38 pour l'interface électrique. Pour réduire au minimum la dispersion optique dans le système long-courrier, la fibre unimodale (SMF) doit être appliquée dans ce module.

Le produit est conçu avec le facteur de forme, connexion optique/électrique et l'interface diagnostique numérique selon l'accord multisource de QSFP+ (MSA). Il a été conçu pour rencontrer les conditions de fonctionnement externes les plus dures comprenant la température, l'humidité et l'interférence d'IEM.

Spécifications

Caractéristiques

• émetteur-récepteur optique de 40Gbps CWDM 2km QSFP+
• Débit de transmission jusqu'à 10.3Gbps par canal
• QSFP+ MSA conforme, conforme selon des spécifications d'IEEE 802.3ba pour les liens 40GBASE-LR4
• Lasers non refroidis de CWDM DFB, utilisant la grille de longueur d'onde d'UIT G.694.2 à 1270, à 1290, à 1310 et à 1330nm
• Sensibilité élevée PIN-TIA avec DEMUX optique
• Portée jusqu'à de 2km au-dessus de fibre standard de mode unitaire
• Conforme avec des débits de QDR/DDR Infiniband
• Interface électrique que l'on peut brancher chaude
• Consommation de puissance faible <3>
• Température de carter fonctionnante 0°C à +70°C
• alimentation de l'énergie 3.3V
• RoHS 6 conforme (sans plomb)

Application

• Liens d'Ethernet de 40GBASE-LR4 40G
• Infiniband QDR et RDA relie ensemble
• Connexions de télécom des clients 40G

Norme

• QSFP+ MSA
• IEEE P802.3ba 40GBASE-LR4
• ROHS conforme

Caractéristiques électriques

Caractéristiques optiques

Note :

1. Même si le TDP < 1="" dB="">

2. Voir le schéma 2 ci-dessous.

3. Le récepteur pourra tolérer, sans dommages, l'exposition continue à un signal d'entrée optique modulé ayant ce niveau de puissance sur une ruelle. Le récepteur ne doit pas fonctionner correctement à cette puissance d'entrée.

4. Mesuré avec le signal d'essai de conformité à l'entrée de récepteur pour des JUJUBES = 1x10-12.

5. La pénalité verticale de fermeture d'oeil et la frousse soumise à une contrainte d'oeil sont des conditions d'essai pour mesurer la sensibilité soumise à une contrainte de récepteur. Elles ne sont pas des caractéristiques du récepteur.

Compatibilité

Les émetteurs-récepteurs optiques de Gigaopto sont 100% compatible avec toutes les marques importantes de commutateur et n'endommageront pas des dispositifs d'OEM.

Afin d'assurer la qualité et la compatibilité de nos produits, chaque produit est soigneusement examiné sur l'équipement correspondant avant la livraison aux clients.

Pour cette compatibilité de GTQ-L13A4-02DC, référez-vous svp à la table de correspondance de P/N. Si la marque et le numéro de la pièce que vous recherchez n'est pas énumérée ci-dessous, svp nous fait savoir et nous serons enchantés pour te fournir plus de détails.

Dimensions de paquet

Le module est conçu pour être plainte avec des spécifications de QSFP+ MSA. Des dimensions de paquet sont spécifiées dans SFF-8436.

Pour plus de nos séries d'émetteur-récepteur de QSFP+ 40GBASE, référez-vous svp à la forme suivante
