Détails sur le produit:
|
| Emballage de produit: | 1x9 | Liaison de transmission de données: | 155Mb/s |
|---|---|---|---|
| Max Link Length: | 2km | Longueur d'onde de centre: | 850nm |
| Type d'émetteur: | VCSEL | Connecteur: | Sc duplex, St, FC |
| Type de supports: | Mode multi | Mots-clés: | 1x9 155Mbps 850nm 2km, mode 1x9 multi de 155M |
| Mettre en évidence: | émetteur-récepteur optique de 155Mbps 1x9,émetteur-récepteur 1x9 optique de 2km,émetteur-récepteur de 850nm LVPECL |
||

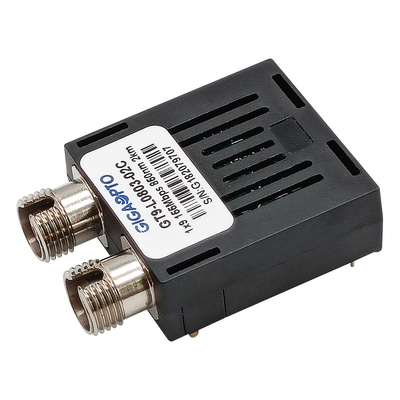

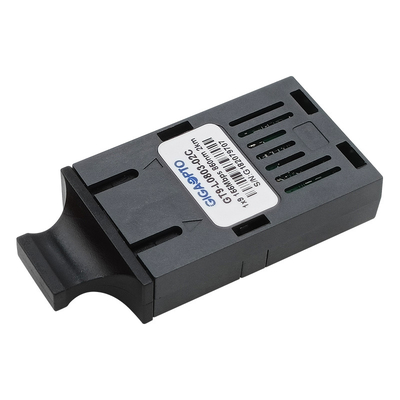

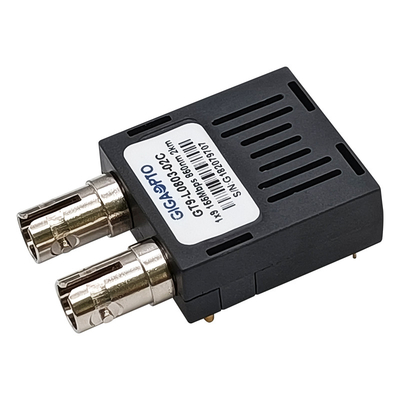

module 850nm MMF 2km SC/ST/FC duplex LVPECL/PECL d'émetteur-récepteur de 155Mbps 1x9
Description
Les émetteurs-récepteurs à plusieurs modes de fonctionnement de série du GT9-L0803-02x Du GIGAOPTO sont puissance faible, modules de haute performance pour des communications de données optiques duplex telles que SONET OC-3/CSAD STM-1 et Ethernet rapide. Ce module d'émetteur-récepteur de la série 1x9 fournit la distance de transmission de 2km au-dessus de la fibre multimode à une longueur d'onde nominale de 850nm. Le module intègre deux circuits pour recevoir et transmettant, adopte le paquet 1×9, emploie l'alimentation d'énergie simple de +3.3V/+5V.
La section d'émetteur utilise un laser multiple du puits VCSEL de quantum et est un laser de la classe 1 conforme selon la norme de sécurité internationale IEC-60825. Le récepteur que la section utilise un préamplificateur intégré de détecteur d'InGaAs (IDP) a monté dans un en-tête optique et un courrier-amplificateur limiteur IC. Une interface de logique de PECL simplifie l'interface aux circuits externes.
Spécifications
| Facteur de forme | 1x9 | Vitesse | 155 Mb/s |
| Connecteur | Sc duplex, FC, St | Distance de transmission | 2km |
| Diagnostics de Digital | Non soutenu | Type de câble | MMF |
| Garantie | 3 ans | Température de fonctionnement |
Message publicitaire 0 à 70°C (32 158°F) |
| Longueur d'onde | 850nm | Tension d'alimentation | 3.3V ou 5.0V |
| Conditions de soudure | < 260=""> | Approvisionnement actuel | 250mA |
| Composants optiques | VCSEL | Détecteur photoélectrique | PIN |
| Émetteur de puissance de sortie | -10 | dBm -3 | RX Sens. | <-30dbm> |
| Rapport d'extinction | >10dB | Puissance d'entrée optique | >-3dBm |
| Protocoles | ITU-T G.957 | ||
Caractéristiques
Application
L'information de commande
| Numéro de la pièce | Description |
| GT9-L0803-02C | module de l'émetteur-récepteur 1x9, 155Mbps, Sc, mode multi 850nm 2km, 3.3V/5V, 0 à 70°C |
| GT9-L0803-02CF | module de l'émetteur-récepteur 1x9, 155Mbps, FC, mode multi 850nm 2km, 3.3V/5V, 0 à 70°C |
| GT9-L0803-02CT | module de l'émetteur-récepteur 1x9, 155Mbps, St, mode multi 850nm 2km, 3.3V/5V, 0 à 70°C |
| GT9-L0803-02I | module de l'émetteur-récepteur 1x9, 155Mbps, Sc, mode multi 850nm 2km, 3.3V/5V, -40 à 85°C |
| GT9-L0803-02IF | module de l'émetteur-récepteur 1x9, 155Mbps, FC, mode multi 850nm 2km, 3.3V/5V, -40 à 85°C |
| GT9-L0803-02IT | module de l'émetteur-récepteur 1x9, 155Mbps, St, mode multi 850nm 2km, 3.3V/5V, -40 à 85°C |
| GT9-L0803-02C3 | module de l'émetteur-récepteur 1x9, 155Mbps, Sc, mode multi 850nm 2km, 3.3V, 0 à 70°C |
| GT9-L0803-02CF3 | module de l'émetteur-récepteur 1x9, 155Mbps, FC, mode multi 850nm 2km, 3.3V, 0 à 70°C |
| GT9-L0803-02CT3 | module de l'émetteur-récepteur 1x9, 155Mbps, St, mode multi 850nm 2km, 3.3V, 0 à 70°C |
| GT9-L0803-02I3 | module de l'émetteur-récepteur 1x9, 155Mbps, Sc, mode multi 850nm 2km, 3.3V, - 40 à 85°C |
| GT9-L0803-02IF3 | module de l'émetteur-récepteur 1x9, 155Mbps, FC, mode multi 850nm 2km, 3.3V, - 40 à 85°C |
| GT9-L0803-02IT3 | module de l'émetteur-récepteur 1x9, 155Mbps, St, mode multi 850nm 2km, 3.3V, -40 à 85°C |
| GT9-L0803-02C5 | module de l'émetteur-récepteur 1x9, 155Mbps, Sc, mode multi 850nm 2km, 5V, 0 à 70°C |
| GT9-L0803-02CF5 | module de l'émetteur-récepteur 1x9, 155Mbps, FC, mode multi 850nm 2km, 5V, 0 à 70°C |
| GT9-L0803-02CT5 | module de l'émetteur-récepteur 1x9, 155Mbps, St, mode multi 850nm 2km, 5V, 0 à 70°C |
| GT9-L0803-02I5 | module de l'émetteur-récepteur 1x9, 155Mbps, Sc, mode multi 850nm 2km, 5V, -40 à 85°C |
| GT9-L0803-02IF5 | module de l'émetteur-récepteur 1x9, 155Mbps, FC, mode multi 850nm 2km, 5V, -40 à 85°C |
| GT9-L0803-02IT5 | module de l'émetteur-récepteur 1x9, 155Mbps, St, mode multi 850nm 2km, 5V, -40 à 85°C |
