Détails sur le produit:
|
| Type de forme: | 1x9 | Max Data Rate: | 1.25Gbps |
|---|---|---|---|
| Max Reach: | 0.55KM | Longueur d'onde de centre: | 850nm |
| Composants optiques: | VCSEL 850nm | Connecteur: | Sc duplex, St, FC |
| Mode de fibre: | À plusieurs modes de fonctionnement | Mots-clés: | 1x9 1.25Gbps 850nm 550m, 1x9 émetteur-récepteur optique, 1.25G 1x9 à plusieurs modes de fonctionneme |
St FC 850nm MMF 550m LVPECL PECL de Sc de duplex de module d'émetteur-récepteur de 1.25Gbps 1x9
Description

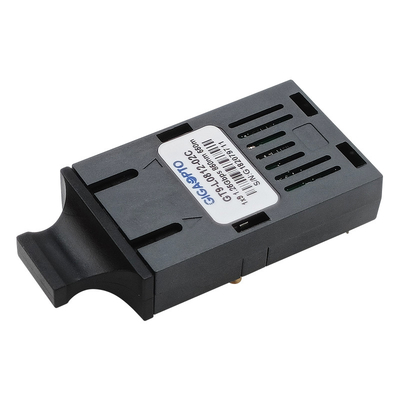

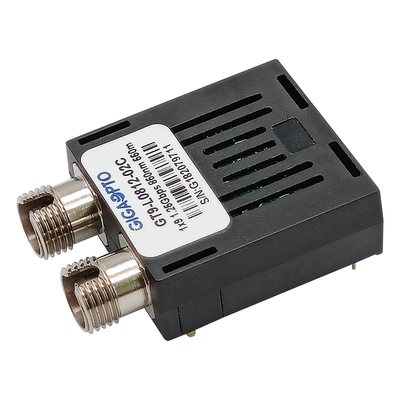

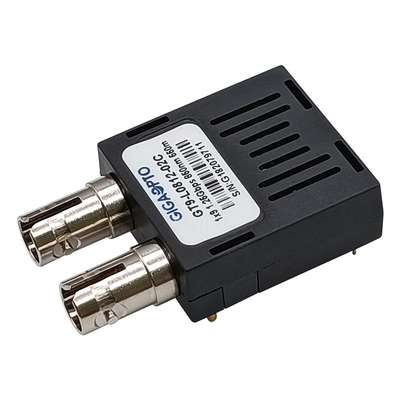

L'émetteur-récepteur à plusieurs modes de fonctionnement de série du GT9-L0812-02x Du GIGAOPTO est une puissance faible, module de haute performance pour des communications de données optiques périodiques bidirectionnelles une telle Manche de Gigabit Ethernet et de fibre. Les émetteurs-récepteurs 1x9 soutiennent le débit maximum de 1.25Gb/s, conçu pour la fibre multimode et fonctionnent à une longueur d'onde nominale de 850nm avec une distance de transmission maximum de 550m.
L'émetteur-récepteur 1x9 se compose de trois sections : les montages partiels optiques d'émetteur et de récepteur, un montage partiel électrique, et le logement de paquet qui récipient incorpore de Sc ou de St ou de FC connecteur duplex.
Spécifications
| Emballage de produit | 1x9 | Maximum débit (les GBP) | 1.25Gb/s |
| Connecteur optique | Sc duplex, FC, St | Portée | 550m |
| DDM/DOM | Non | Médias | Fibre multimode |
| Longueur d'onde centrale | 850nm | La température | 0 à 70°C (32 158°F) |
| La température de soudure | <260> | Tension d'alimentation électrique | 3.3V ou 5V |
| Type de laser | VCSEL | Type de palladium | PIN |
| Puissance d'émetteur | -9 | dBm -3 | Sensibilité | <-18dbm> |
| ER | >9dB | Surcharge | >-3dBm |
| Protocoles | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Caractéristiques
Application
L'information de commande
| Numéro de la pièce | Description |
| GT9-L0812-02C | module de l'émetteur-récepteur 1x9, 1.25Gbps, Sc, mode multi 850nm 550m, 3.3V/5V, 0 à 70°C |
| GT9-L0812-02CF | module de l'émetteur-récepteur 1x9, 1.25Gbps, FC, mode multi 850nm 550m, 3.3V/5V, 0 à 70°C |
| GT9-L0812-02CT | module de l'émetteur-récepteur 1x9, 1.25Gbps, St, mode multi 850nm 550m, 3.3V/5V, 0 à 70°C |
| GT9-L0812-02I | module de l'émetteur-récepteur 1x9, 1.25Gbps, Sc, mode multi 850nm 550m, 3.3V/5V, -40 à 85°C |
| GT9-L0812-02IF | module de l'émetteur-récepteur 1x9, 1.25Gbps, FC, mode multi 850nm 550m, 3.3V/5V, -40 à 85°C |
| GT9-L0812-02IT | module de l'émetteur-récepteur 1x9, 1.25Gbps, St, mode multi 850nm 550m, 3.3V/5V, -40 à 85°C |
| GT9-L0812-02C3 | module de l'émetteur-récepteur 1x9, 1.25Gbps, Sc, mode multi 850nm 550m, 3.3V, 0 à 70°C |
| GT9-L0812-02CF3 | module de l'émetteur-récepteur 1x9, 1.25Gbps, FC, mode multi 850nm 550m, 3.3V, 0 à 70°C |
| GT9-L0812-02CT3 | module de l'émetteur-récepteur 1x9, 1.25Gbps, St, mode multi 850nm 550m, 3.3V, 0 à 70°C |
| GT9-L0812-02I3 | module de l'émetteur-récepteur 1x9, 1.25Gbps, Sc, mode multi 850nm 550m, 3.3V, - 40 à 85°C |
| GT9-L0812-02IF3 | module de l'émetteur-récepteur 1x9, 1.25Gbps, FC, mode multi 850nm 550m, 3.3V, - 40 à 85°C |
| GT9-L0812-02IT3 | module de l'émetteur-récepteur 1x9, 1.25Gbps, St, mode multi 850nm 550m, 3.3V, -40 à 85°C |
| GT9-L0812-02C5 | module de l'émetteur-récepteur 1x9, 1.25Gbps, Sc, mode multi 850nm 550m, 5V, 0 à 70°C |
| GT9-L0812-02CF5 | module de l'émetteur-récepteur 1x9, 1.25Gbps, FC, mode multi 850nm 550m, 5V, 0 à 70°C |
| GT9-L0812-02CT5 | module de l'émetteur-récepteur 1x9, 1.25Gbps, St, mode multi 850nm 550m, 5V, 0 à 70°C |
| GT9-L0812-02I5 | module de l'émetteur-récepteur 1x9, 1.25Gbps, Sc, mode multi 850nm 550m, 5V, -40 à 85°C |
| GT9-L0812-02IF5 | module de l'émetteur-récepteur 1x9, 1.25Gbps, FC, mode multi 850nm 550m, 5V, -40 à 85°C |
| GT9-L0812-02IT5 |
module de l'émetteur-récepteur 1x9, 1.25Gbps, St, mode multi 850nm 550m, 5V, -40 à 85°C |
Définition de Pin
Circuit typique d'application
Note 1 : Tension d'opération : 3.3V
Note 2 : 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
