Détails sur le produit:
|
| Type de forme: | 1x9 CWDM | Max Data Rate: | 155Mb/s |
|---|---|---|---|
| Longueur de câble: | 20km | Longueur d'onde centrale: | 1270nm à 1610nm |
| Type de LD: | DFB | Interface: | Sc duplex, St, FC |
| Médias: | Mode unique | Mots-clés: | 1x9 155Mbps CWDM, émetteur-récepteur optique de 20km, 1270nm à 1610nm CWDM |
| Mettre en évidence: | module d'émetteur-récepteur de 1x9 SMF,module d'émetteur-récepteur de 1610nm SMF,émetteur-récepteur de 20km |
||

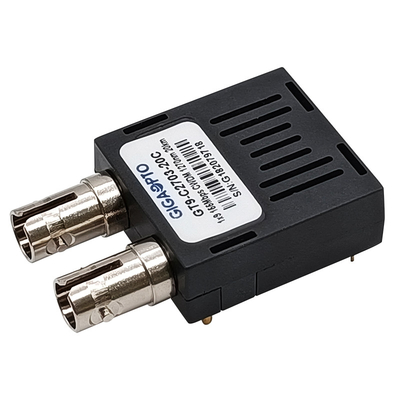

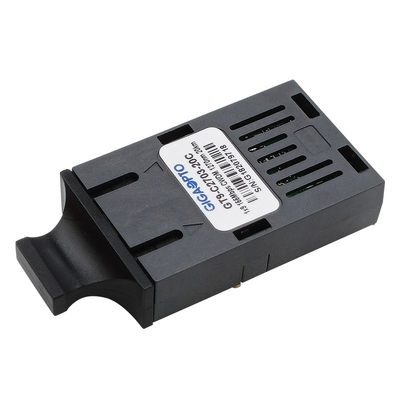

155Mbps 1x9 CWDM 1270nm au duplex SC/ST/FC LVPECL PECL de module d'émetteur-récepteur de 1610nm SMF 20km
Description
Les émetteurs-récepteurs unimodaux de série du GT9-Cxx03-20x Du GIGAOPTO sont haute performance, modules rentables de CWDM conformes avec Gigabit Ethernet et niveau d'IEEE-802.3. Les séries d'émetteur-récepteur sont conçues pour l'Ethernet rapide et l'application de CSAD STM-1/SONET OC-3 qui exige le débit au-dessous de 155Mb/s.
L'émetteur-récepteur de 1x9 CWDM fournit de grande capacité, solutions de communication de la largeur de bande haut-BRI pour les réseaux optiques multiplexés. Il y a dix-huit longueurs d'onde centrales à partir de 1270 nanomètre disponible à 1610nm, chaque étape 20nm. L'émetteur utilise un laser fortement fiable de CWDM DFB et le récepteur utilise une photodiode efficace de PIN d'InGaAs. L'émetteur-récepteur a l'excellentes immunité et fiabilité.
Spécifications
| Paquet | 1x9 CWDM | Liaison de transmission de données | 155Mbps |
| Connecteur optique | Sc duplex, FC, St | Distance | 20km |
| DDM | Non | Type de câble | Mode unitaire (SMF) |
| Garantie | 3 ans | La température commerciale | 0 à 70°C (32 158°F) |
| Longueur d'onde de centre | 1270nm à 1610nm | Tension d'alimentation électrique | 3.3V ou 5V |
| La température de soudure | <260> | Température de stockage | -40 à 85°C (- 40 à 185°F) |
| Composants optiques | DFB | Type de récepteur | PIN |
| De puissance de sortie moyen | -5 à 0dBm | Récepteur Sens. | <-34dbm> |
| Rapport d'extinction | >9dB | Surcharge de RX | >-3dBm |
| Protocoles | IEEE802.3z, RoHS | ||
Caractéristiques
Application
L'information de commande
| Numéro de la pièce | TX (xx=) | Conn. | Tension | Temp. | Description |
| GT9-Cxx03-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, émetteur-récepteur 3.3V/5V commercial |
| GT9-Cxx03-20I | Sc | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx03-20C3 | Sc | 3.3V | 0 à 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx03-20I3 | Sc | 3.3V | -40 à 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx03-20C5 | Sc | 5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, émetteur-récepteur 5V commercial | |
| GT9-Cxx03-20I5 | Sc | 5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, émetteur-récepteur 5V industriel | |
| GT9-Cxx03-20CF | FC | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, émetteur-récepteur 3.3V/5V commercial | |
| GT9-Cxx03-20IF | FC | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx03-20CF3 | FC | 3.3V | 0 à 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx03-20IF3 | FC | 3.3V | -40 à 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx03-20CF5 | FC | 5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, émetteur-récepteur 5V commercial | |
| GT9-Cxx03-20IF5 | FC | 5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, émetteur-récepteur 5V industriel | |
| GT9-Cxx03-20CT | St | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, St, émetteur-récepteur 3.3V/5V commercial | |
| GT9-Cxx03-20IT | St | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, St, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx03-20CT3 | St | 3.3V | 0 à 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, St, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx03-20IT3 | St | 3.3V | -40 à 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, St, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx03-20CT5 | St | 5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, St, émetteur-récepteur 5V commercial | |
| GT9-Cxx03-20IT5 | St | 5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, St, émetteur-récepteur 5V industriel |
