Détails sur le produit:
|
| Facteur de forme: | 1x9 | Vitesse: | 155Mb/s |
|---|---|---|---|
| Max Transmission Distance: | 40km | longueur d'onde: | 1270nm à 1610nm |
| Type de laser: | DFB | Connecteur: | Sc duplex, St, FC |
| Mode de fibre: | Mode unique | Mots-clés: | 1x9 155Mbps CWDM, émetteur-récepteur optique de 40km, 155M 1270nm à 1610nm |
| Mettre en évidence: | émetteur-récepteur optique de 155Mbps 1x9,Émetteur-récepteur optique de CWDM 1x9,émetteur-récepteur de 40km LVPECL |
||

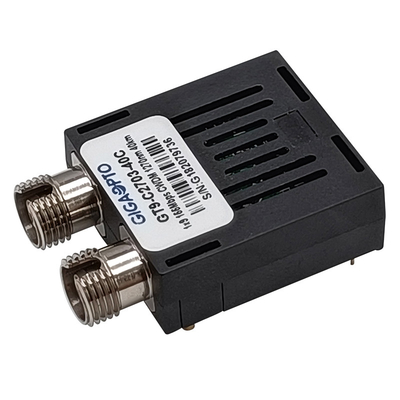

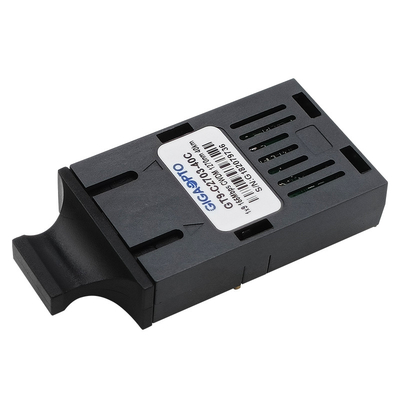

155Mbps 1x9 CWDM 1270nm au duplex SC/ST/FC LVPECL PECL de module d'émetteur-récepteur de 1610nm SMF 40km
Description
Les émetteurs-récepteurs unimodaux de série du GT9-Cxx03-40x Du GIGAOPTO sont une puissance faible, modules de la haute performance CWDM 1×9 soutenant le débit jusqu'à 155Mbps pour des communications de données optiques périodiques bidirectionnelles telles que SONET OC-3/CSAD STM-1 et Ethernet rapide. L'émetteur-récepteur à fibres optiques d'empreinte de pas de CWDM 1x9 se compose d'un montage partiel optique d'émetteur, d'un montage partiel optique de récepteur et d'un montage partiel électrique. Il y a dix-huit longueurs d'onde centrales à partir de 1270 nanomètre à 1610nm, avec chaque étape 20nm. L'émetteur-récepteur de 155Mb/s CWDM 1x9 sont des produits de laser de la classe 1 se conforment à EN60825.
Spécifications
| Facteur de forme | 1x9 | Taux de transfert des données | 155Mbps |
| Connecteur optique | SC, FC, ST | Portée | 40km |
| DDM/DOM | Non | Type de câble | Mode unitaire (SMF) |
| Garantie | 3 ans | Température ambiante |
0 à 70°C (32 158°F) -40 à 85°C (- 40 à 185°F) |
| Longueur d'onde centrale | 1270nm à 1610nm | Tension d'alimentation électrique | 3.3V ou 5V |
| La température de soudure | <260> | Icc | 300mA |
| Type d'émetteur | DFB | Type de palladium | PIN |
| Puissance optique de TX | -5 à 0dBm | Sensibilité de RX | <-34dbm> |
| ER | >9dB | Saturation de RX | >-3dBm |
| Protocoles | IEEE802.3z, RoHS | ||
Caractéristiques
Application
L'information de commande
| Numéro de la pièce | TX (xx=) | Conn. | Tension | Temp. | Description |
| GT9-Cxx03-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, émetteur-récepteur 3.3V/5V commercial |
| GT9-Cxx03-40I | Sc | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx03-40C3 | Sc | 3.3V | 0 à 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx03-40I3 | Sc | 3.3V | -40 à 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx03-40C5 | Sc | 5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, émetteur-récepteur 5V commercial | |
| GT9-Cxx03-40I5 | Sc | 5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, émetteur-récepteur 5V industriel | |
| GT9-Cxx03-40CF | FC | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, émetteur-récepteur 3.3V/5V commercial | |
| GT9-Cxx03-40IF | FC | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx03-40CF3 | FC | 3.3V | 0 à 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx03-40IF3 | FC | 3.3V | -40 à 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx03-40CF5 | FC | 5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, émetteur-récepteur 5V commercial | |
| GT9-Cxx03-40IF5 | FC | 5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, émetteur-récepteur 5V industriel | |
| GT9-Cxx03-40CT | St | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, St, émetteur-récepteur 3.3V/5V commercial | |
| GT9-Cxx03-40IT | St | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, St, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx03-40CT3 | St | 3.3V | 0 à 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, St, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx03-40IT3 | St | 3.3V | -40 à 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, St, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx03-40CT5 | St | 5V | 0 à 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, St, émetteur-récepteur 5V commercial | |
| GT9-Cxx03-40IT5 | St | 5V | -40 à 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, St, émetteur-récepteur 5V industriel |
