Détails sur le produit:
|
| Emballage de produit: | 1x9 CWDM | Débit: | 1.25Gb/s |
|---|---|---|---|
| Portée: | 20km | longueur d'onde: | 1270nm à 1610nm |
| Type d'émetteur: | DFB | Type de connecteur: | Sc duplex, St, FC |
| Mode de fibre: | Mode unique | Mots-clés: | 1x9 1.25Gbps CWDM, 1.25G 1270nm à 1610nm 20km |
| Mettre en évidence: | Émetteur-récepteur de CWDM 1x9,émetteur-récepteur de 1.25Gbps 1x9,Module d'émetteur-récepteur de PECL LVPECL |
||

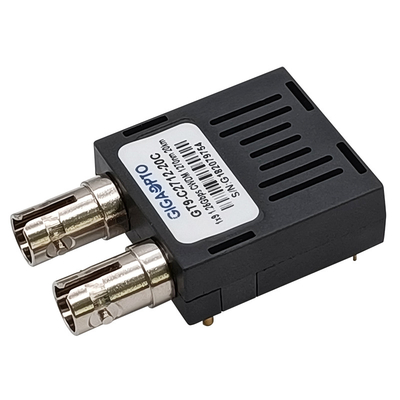

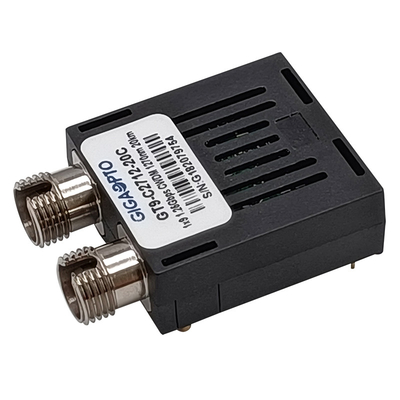

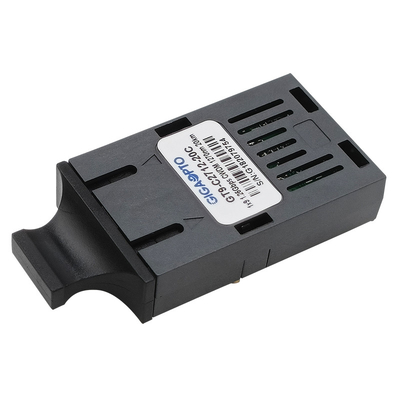

1.25Gbps 1x9 CWDM 1270nm au module duplex d'émetteur-récepteur de 1610nm SMF 20km SC/ST/FC LVPECL PECL
Description
Les émetteurs-récepteurs unimodaux de série du GT9-Cxx12-20x Du GIGAOPTO sont la puissance faible, modules de la haute performance CWDM pour des communications de données optiques duplex telles que Gigabit Ethernet et la Manche de fibre. Il y a dix-huit longueurs d'onde centrales à partir de 1270 nanomètre disponible à 1610nm, chaque étape 20nm. La section d'émetteur utilise un laser multiple de WDM DFB de puits de quantum, qui est conforme un laser de la classe 1 à la norme de sécurité internationale IEC-60825. Le récepteur que la section utilise un préamplificateur intégré de détecteur d'InGaAs (IDP) a monté dans un en-tête optique et un courrier-amplificateur limiteur IC. Une interface de logique de PECL simplifie l'interface aux circuits externes.
Spécifications
| Type de forme | 1x9 | Taux de transfert des données | 1250Mbps |
| Connecteur optique | Sc duplex, FC, St | Distance | 20km |
| Diagnostics de Digital | Non | Type de supports | Mode unitaire (SMF) |
| Garantie | 3 ans | Température ambiante |
Message publicitaire 0 à 70°C -40 industriel à 85°C |
| Longueur d'onde centrale | 1270nm à 1610nm | Tension d'alimentation électrique | 3.3V ou 5V |
| La température de soudure | <260> | Actuel | 280mA |
| Émetteur | Laser de DFB | Type de récepteur | PIN |
| De puissance de sortie optique | -5 à 0dBm | Sensibilité | <-24dbm> |
| Rapport d'extinction | >9dB | Saturation | >-3dBm |
| Protocoles | UIT G.957, IEEE 802.3ah-2004 | ||
Caractéristiques
Application
L'information de commande
| Numéro de la pièce | TX (xx=) | Conn. | Tension | Temp. | Description |
| GT9-Cxx12-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, émetteur-récepteur 3.3V/5V commercial |
| GT9-Cxx12-20I | Sc | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx12-20C3 | Sc | 3.3V | 0 à 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx12-20I3 | Sc | 3.3V | -40 à 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx12-20C5 | Sc | 5V | 0 à 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, émetteur-récepteur 5V commercial | |
| GT9-Cxx12-20I5 | Sc | 5V | -40 à 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, émetteur-récepteur 5V industriel | |
| GT9-Cxx12-20CF | FC | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, émetteur-récepteur 3.3V/5V commercial | |
| GT9-Cxx12-20IF | FC | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx12-20CF3 | FC | 3.3V | 0 à 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx12-20IF3 | FC | 3.3V | -40 à 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx12-20CF5 | FC | 5V | 0 à 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, émetteur-récepteur 5V commercial | |
| GT9-Cxx12-20IF5 | FC | 5V | -40 à 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, émetteur-récepteur 5V industriel | |
| GT9-Cxx12-20CT | St | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St, émetteur-récepteur 3.3V/5V commercial | |
| GT9-Cxx12-20IT | St | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx12-20CT3 | St | 3.3V | 0 à 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx12-20IT3 | St | 3.3V | -40 à 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx12-20CT5 | St | 5V | 0 à 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St, émetteur-récepteur 5V commercial | |
| GT9-Cxx12-20IT5 | St | 5V | -40 à 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St, émetteur-récepteur 5V industriel |
