Détails sur le produit:
|
| Facteur de forme: | 1x9 CWDM | Liaison de transmission de données: | 2.5Gb/s |
|---|---|---|---|
| Max Cable Distance: | 40km | Longueur d'onde de centre: | 1270nm à 1610nm |
| Type de laser: | DFB | Interface: | Sc duplex, St, FC |
| Applications: | la Manche de la fibre 2x, interconnexion d'équipement de CSAD STM-16/SONET OC-48 | Mots-clés: | module de 1x9 2.5Gbps CWDM, émetteur-récepteur optique de 2.5G 40km |
| Mettre en évidence: | émetteur-récepteur 1x9 de 40km,Émetteur-récepteur de CWDM 1x9,module d'émetteur-récepteur de 40km SMF |
||

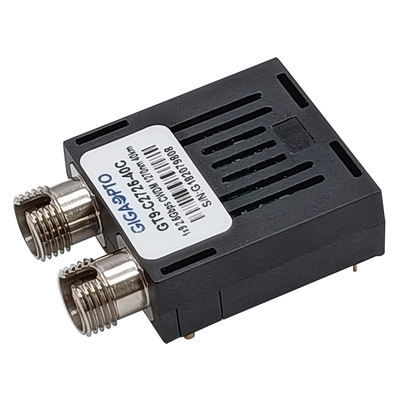

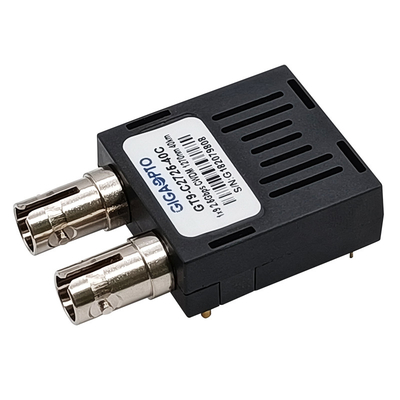

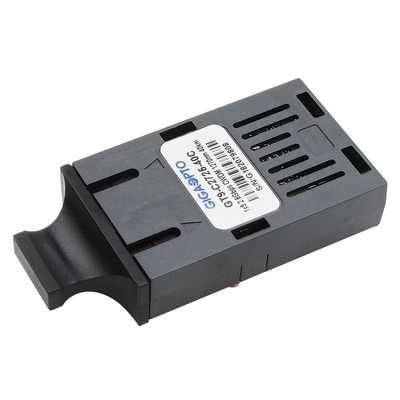

module d'émetteur-récepteur de 2.5Gbps 1x9 CWDM SMF 1270nm à 1610nm 40km SC/ST/FC duplex LVPECL PECL
Description
Les émetteurs-récepteurs unimodaux de série du GT9-Cxx25-40x Du GIGAOPTO sont haute performance et débits de soutien d'émetteur-récepteur optique rentable de CWDM 1×9 jusqu'à 2.5Gbps. Les modules de CWDM sont conçus pour CSAD STM-16 et SONET OC-48 CWDM longtemps pour atteindre l'application. Il y a 18 longueurs d'onde centrales à partir de 1270 nanomètre disponible à 1610nm. L'espacement de canal 20nm permet l'opération non refroidie de laser. Le récepteur que la section utilise un préamplificateur intégré de détecteur d'InGaAs a monté dans un en-tête optique et un courrier-amplificateur limiteur IC. Une interface de logique de PECL simplifie l'interface aux circuits externes.
Spécifications
| Paquet de produit | CWDM 1×9 | Taux de transfert des données (GBP) | 2.5Gbps |
| Connecteur optique | Double Sc, FC, St | Portée maximum | 40km |
| Diagnostics de Digital | Non soutenu | Type de câble | Fibre de mode unitaire |
| Garantie | 3 ans | Température de fonctionnement commerciale | 0 à 70°C (32 158°F) |
| Longueur d'onde de centre | 1270nm à 1610nm | Tension d'alimentation électrique | 3.3V ou 5V |
| Type de LD | DFB | Type de palladium | PIN |
| De puissance de sortie optique | -2 | dBm 3 | Sensibilité | <-20dbm> |
| ER | >8.2dB | Saturation | >-3dBm |
| Protocoles | ITU-T G.957, STM-16, RoHS | ||
Caractéristiques
Application
L'information de commande
| Numéro de la pièce | TX (xx=) | Conn. | Tension | Temp. | Description |
| GT9-Cxx25-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, émetteur-récepteur 3.3V/5V commercial |
| GT9-Cxx25-40I | Sc | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx25-40C3 | Sc | 3.3V | 0 à 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx25-40I3 | Sc | 3.3V | -40 à 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx25-40C5 | Sc | 5V | 0 à 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, émetteur-récepteur 5V commercial | |
| GT9-Cxx25-40I5 | Sc | 5V | -40 à 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, émetteur-récepteur 5V industriel | |
| GT9-Cxx25-40CF | FC | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, émetteur-récepteur 3.3V/5V commercial | |
| GT9-Cxx25-40IF | FC | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx25-40CF3 | FC | 3.3V | 0 à 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx25-40IF3 | FC | 3.3V | -40 à 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx25-40CF5 | FC | 5V | 0 à 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, émetteur-récepteur 5V commercial | |
| GT9-Cxx25-40IF5 | FC | 5V | -40 à 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, émetteur-récepteur 5V industriel | |
| GT9-Cxx25-40CT | St | 3.3V/5V | 0 à 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St, émetteur-récepteur 3.3V/5V commercial | |
| GT9-Cxx25-40IT | St | 3.3V/5V | -40 à 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St, émetteur-récepteur 3.3V/5V industriel | |
| GT9-Cxx25-40CT3 | St | 3.3V | 0 à 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St, émetteur-récepteur 3.3V commercial | |
| GT9-Cxx25-40IT3 | St | 3.3V | -40 à 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St, émetteur-récepteur 3.3V industriel | |
| GT9-Cxx25-40CT5 | St | 5V | 0 à 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St, émetteur-récepteur 5V commercial | |
| GT9-Cxx25-40IT5 | St | 5V | -40 à 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St, émetteur-récepteur 5V industriel |
