Détails sur le produit:
|
| Paquet de produit: | 1x9 BiDi | Taux de transfert des données: | 155Mbps |
|---|---|---|---|
| Max Cable Distance: | 20km | Longueur d'onde de centre: | 1310nm-TX/1550nm-RX |
| Type de laser: | Point de gel | Connecteur: | SC, ST, FC |
| Type de fibre: | Fibre de mode unitaire | Mots-clés: | 1x9 BiDi 155Mbps, module optique de T1310 R1550 BiDi |
| Mettre en évidence: | émetteur-récepteur 1x9 de 20km,émetteur-récepteur de 155Mbps 1x9,Émetteur-récepteur simple de fibre de RX1550nm |
||

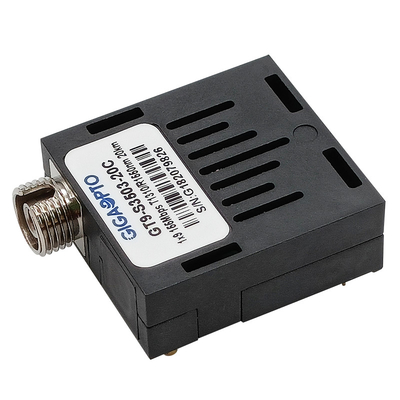

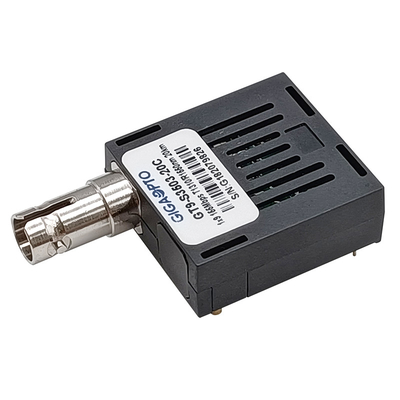

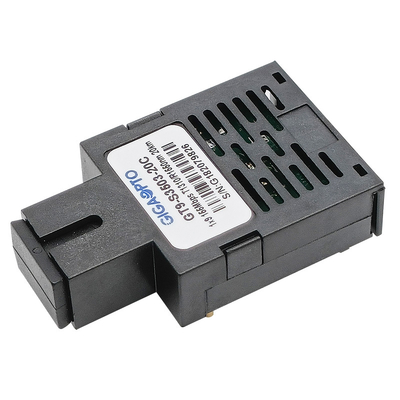

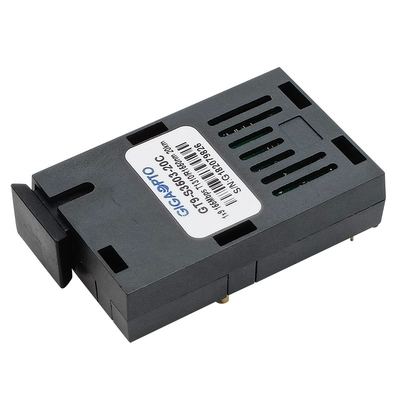

module simple d'émetteur-récepteur de 1x9 BIDI 155Mbps 1310nm-TX/1550nm-RX SMF 20kilomètre SC/ST/FC LVPECL PECL
Description
Les modules bidirectionnels de l'émetteur-récepteur 1×9 de série du GT9-S3503-20x Du GIGAOPTO (BiDi) soutiennent 155Mbps et distance de transmission de 20km avec le menteur de mode unitaire (SMF). Le module optique d'émetteur-récepteur de double fibre de niveau de 155Mbps PECL est conçu pour des applications de communication de fibre telles que 100Base-BX l'Ethernet rapide, SDHSTM-1, SONET OC-3 et atmosphère.
Le module intègre deux circuits pour recevoir et la transmission, emploie l'alimentation d'énergie simple de +3.3V/+5V. Le niveau d'interface est compatible avec les niveaux standard de PECL. L'émetteur incorpore un laser fortement fiable du point de gel 1310nm et un circuit de conducteur qui convertit des données de PECL en signal léger. Le récepteur incorpore une photodiode efficace de PIN de 1550nm InGaAs/INP convertissant le signal léger en courant électrique qui est amplifié et régénéré dans des données compatibles de PECL.
Spécifications
| Emballage de produit | BiDi 1x9 | Vitesse | 155Mb/s |
| Type de connecteur | Sc simple, FC, St | Longueur de lien | 20km |
| DDM | Non | Mode de fibre | Mode unitaire |
| Garantie | 3 ans | Environnement commercial | 0 à 70°C |
| Longueur d'onde centrale | TX-1310nm RX-1550nm | Tension d'alimentation électrique | 3.3V ou 5V |
| Hygrométrie fonctionnante | <95> | Approvisionnement actuel | 300mA |
| Type de laser | Point de gel | Type de palladium | PIN |
| Puissance d'émetteur | -15 | -8dBm | Sensibilité de récepteur | <-28dbm> |
| ER | >9dB | Saturation | >-5dBm |
| Protocoles | IEC-60825 FDA, ITU-T G.957 | ||
Caractéristiques
B : 1550nmFP Tx/1310nmRx
Application
L'information de commande
| Numéro de la pièce | Description |
| GT9-S3503-20C | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V/5V, 0 à 70°C |
| GT9-S3503-20CF | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, 0 à 70°C |
| GT9-S3503-20CT | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, St, SMF, 20km, 3.3V/5V, 0 à 70°C |
| GT9-S3503-20I | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V/5V, -40 à 85°C |
| GT9-S3503-20IF | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, -40 à 85°C |
| GT9-S3503-20IT | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, St, SMF, 20km, 3.3V/5V, -40 à 85°C |
| GT9-S3503-20C3 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V, 0 à 70°C |
| GT9-S3503-20CF3 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, 0 à 70°C |
| GT9-S3503-20CT3 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, St, SMF, 20km, 3.3V, 0 à 70°C |
| GT9-S3503-20I3 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V, - 40 à 85°C |
| GT9-S3503-20IF3 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, - 40 à 85°C |
| GT9-S3503-20IT3 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, St, SMF, 20km, 3.3V, -40 à 85°C |
| GT9-S3503-20C5 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 5V, 0 à 70°C |
| GT9-S3503-20CF5 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, 0 à 70°C |
| GT9-S3503-20CT5 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, St, SMF, 20km, 5V, 0 à 70°C |
| GT9-S3503-20I5 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 5V, -40 à 85°C |
| GT9-S3503-20IF5 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, -40 à 85°C |
| GT9-S3503-20IT5 | module de l'émetteur-récepteur 1x9, 155M BiDi TX1310nm/RX1550nm, St, SMF, 20km, 5V, -40 à 85°C |
