Détails sur le produit:
|
| Facteur de forme: | 1x9 | Débit (GBP): | 1.25Gbps |
|---|---|---|---|
| Longueur de câble: | 20km | longueur d'onde: | TX1310nm/RX1550nm |
| Type d'émetteur: | Point de gel | Connecteur: | Sc duplex, St, FC |
| Type de fibre: | Fibre de mode unitaire | Mots-clés: | 1x9 1.25Gbps BiDi, 20km TX1310nm/RX1550nm |
| Mettre en évidence: | Émetteur-récepteur optique de RX1550nm 1x9,Émetteur-récepteur optique de BIDI 1x9,Émetteur-récepteur 20km de SMF |
||

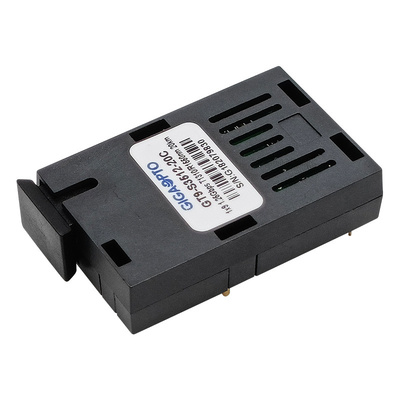

module SC/ST/FC simple LVPECL PECL d'émetteur-récepteur de 1x9 BIDI 1.25Gbps 20km TX1310nm/RX1550nm SMF
Description
Les émetteurs-récepteurs 1×9 optiques bidirectionnels de série du GT9-S3512-20x Du GIGAOPTO sont les modules performants et rentables de mode unitaire pour les applications périodiques de télécommunication optique qui exigent des débits de 1.25Gbps. Ils conviennent à Gigabit Ethernet et aux applications de la Manche de la fibre 1x. L'émetteur-récepteur 1×9 soutient 1.25Gbps et distance de transmission jusqu'à de 20km avec SMF utilisant l'émetteur 1310nm et le récepteur 1550nm récipient par l'intermédiaire de Sc ou de St ou de FC de connecteur recto.
L'émetteur-récepteur doit être actionné dans les limites spécifiques de la température et de tension. Les ports optiques du module seront terminés avec un connecteur optique ou avec une prise de la poussière.
Spécifications
| Emballage de produit | BiDi 1x9 | Débit (Mbps) | 1250Mbps |
| Connecteur | Sc, St, ou FC simple | Distance | 20km |
| DDM/DOM | Non | Médias | SMF |
| Garantie | 3 ans | Température ambiante | 0 à 70°C (32 158°F) |
| Longueur d'onde | 1310nm-TX/1550nm-RX | Tension d'alimentation | 3.3V ou 5V |
| Température de stockage | -40 à 85°C | Icc | 300mA |
| Type d'émetteur | Point de gel | Type de récepteur | PIN |
| Puissance lancée | -9 | -3dBm | RX SENS. | < -22dBm=""> |
| Rapport d'extinction | >9dB | Saturation | >-3dBm |
| Protocoles | Bellcore GR-253-CORE, ITU-T G.957 | ||
Caractéristiques
B : 1550nm DFB TX/1310nm PIN Rx
Application
L'information de commande
| Numéro de la pièce | Description |
| GT9-S3512-20C | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V/5V, 0 à 70°C |
| GT9-S3512-20CF | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, 0 à 70°C |
| GT9-S3512-20CT | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, St, SMF, 20km, 3.3V/5V, 0 à 70°C |
| GT9-S3512-20I | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V/5V, -40 à 85°C |
| GT9-S3512-20IF | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, -40 à 85°C |
| GT9-S3512-20IT | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, St, SMF, 20km, 3.3V/5V, -40 à 85°C |
| GT9-S3512-20C3 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V, 0 à 70°C |
| GT9-S3512-20CF3 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, 0 à 70°C |
| GT9-S3512-20CT3 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, St, SMF, 20km, 3.3V, 0 à 70°C |
| GT9-S3512-20I3 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V, - 40 à 85°C |
| GT9-S3512-20IF3 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, - 40 à 85°C |
| GT9-S3512-20IT3 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, St, SMF, 20km, 3.3V, -40 à 85°C |
| GT9-S3512-20C5 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 5V, 0 à 70°C |
| GT9-S3512-20CF5 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, 0 à 70°C |
| GT9-S3512-20CT5 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, St, SMF, 20km, 5V, 0 à 70°C |
| GT9-S3512-20I5 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 5V, -40 à 85°C |
| GT9-S3512-20IF5 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, -40 à 85°C |
| GT9-S3512-20IT5 | module de l'émetteur-récepteur 1x9, 1.25G BiDi TX1310nm/RX1550nm, St, SMF, 20km, 5V, -40 à 85°C |
Contour de paquet (unité : millimètre)

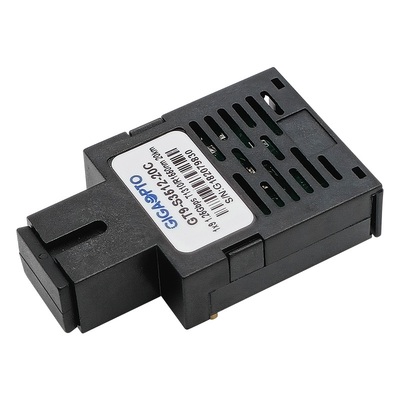

Le côté de récipient de Sc a produit
Sortie moyenne de récipient de Sc (PN plus M pour la sortie moyenne)

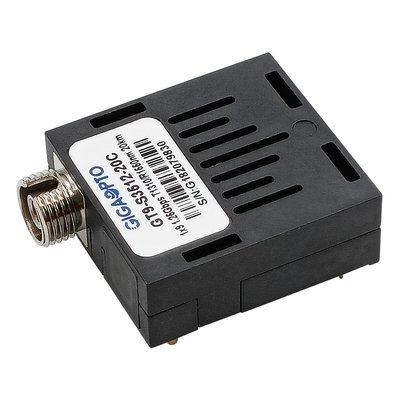

Le côté de récipient de FC a produit

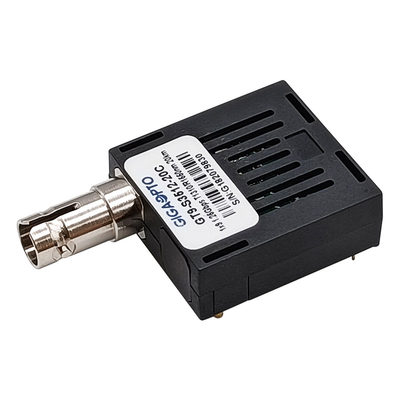

Le côté de récipient de St a produit
