Détails sur le produit:
|
| Nom de produit: | Émetteur-récepteur de 8GFC SFP | Type: | SFP+ |
|---|---|---|---|
| longueur d'onde: | 1310nm | Portée de câble: | 25Km |
| Composant: | DFB+PIN | Interface: | DOUBLE-LC |
| Mots-clés: | émetteur-récepteur de la Manche SFP+ de la fibre 8G | ||
| Mettre en évidence: | émetteur-récepteur de la Manche de fibre de 25km,DOM Fiber Channel Transceiver,Émetteur-récepteur de FC |
||

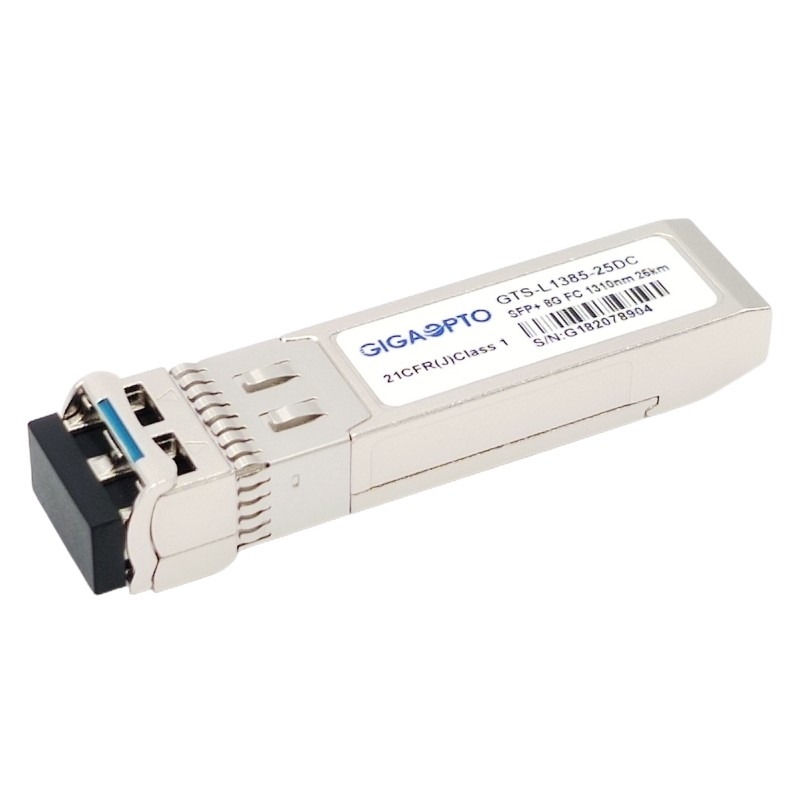

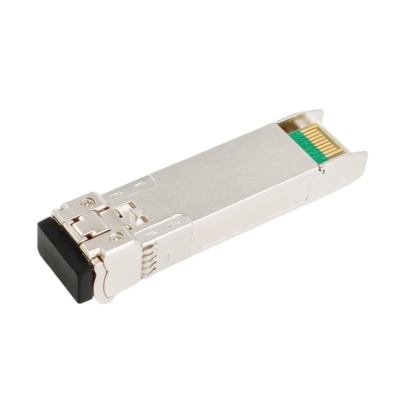

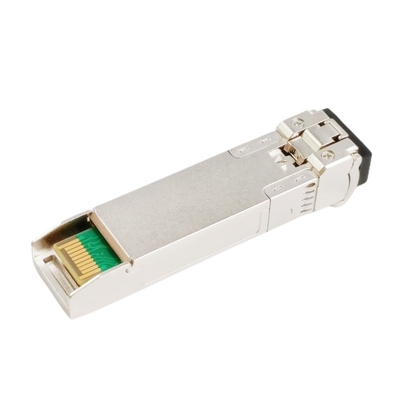

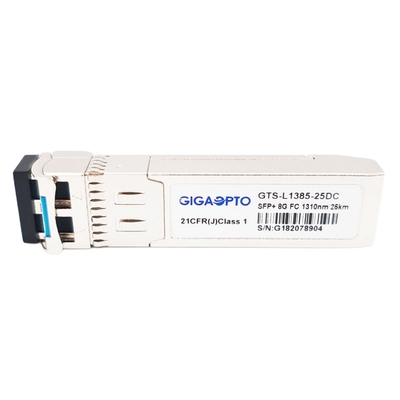

la longue vague de 8G FC a prolongé les DOM de l'émetteur-récepteur DFB+PIN 1310nm SMF LC de 25KM SFP+
Description
Les émetteurs-récepteurs GTS-L1385-25DC du 8GFC SFP+ de Gigaopto sont conçus pour soutenir la Manche de la fibre 8G (FC), appropriée aux liens du réseau de zone de stockage (San) jusqu'à 25km au-dessus de doubles fibres.
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Cet émetteur-récepteur est entièrement conforme avec l'accord de SFP+ MSA (SFF-8431, SFF-8432, SFF-8472) et la norme de FCIA FC-PI-4 800-SM-LC-L.
Les fonctions optiques de la surveillance de Digital (les DOM) sont disponibles par l'intermédiaire d'un interface série à 2 fils, comme spécifique dans SFF-8472, qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, le courant de polarisation de laser, puissance optique transmise, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur.
L'émetteur-récepteur optique de canal de fibre est RoHS conforme et CE/FCC a délivré un certificat.
Spécifications
| Facteur de forme | SFP+ | Débit (GBP) | 8.5Gbps |
| Longueur d'onde | 1310nm | Distance de fibre | 25km |
| Connecteur | DUPLEX-LC | Type de câble | SMF |
| Type de LD | DFB | Type de récepteur | PIN |
| Puissance de Tx | -1.0~+3.0dBm | Sensibilité de Rx | <-16> |
| Rapport d'extinction | >3.5dB | Surcharge | >0.5dBm |
| Température ambiante | 0 à 70°C (32 158°F) | Garantie | 3 ans |
| OEM/ODM | Soutenu | Protocole | MSA conforme |
| Conformité | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 et 1040,11, RoHS | ||
Caractéristiques
Application
Caractéristiques optiques et électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| Émetteur | |||||||
| Longueur d'onde de centre | λc | 1270 | 1310 | 1350 | nanomètre | ||
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||||
| Rapport de suppression de Côté-mode | SMSR | 30 | - | DB | |||
| De puissance de sortie moyen | Tacaud | -1,0 | +3,0 | dBm | 1 | ||
| Rapport d'extinction | ER | 3,5 | DB | ||||
| Différentiel d'oscillation d'entrée de données | VIN | 180 | 850 | système mv | 2 | ||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | ||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | |||
| Permettez | 0 | 0,8 | V | ||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | |||
| Normale | 0 | 0,8 | V | ||||
| Récepteur | |||||||
| Longueur d'onde de centre | λc | 1260 | 1600 | nanomètre | |||
| Sensibilité de récepteur | -16 | dBm | 3 | ||||
| Surcharge de récepteur | 0,5 | dBm | 3 | ||||
| La visibilité directe De-affirment | LOSD | -17 | dBm | ||||
| La visibilité directe affirment | LOSA | -30 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 300 | 900 | système mv | 4 | ||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | |||
| Le bas | 0,8 | V | |||||
Notes :
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 231-1 @10312Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
Compatibilité
Tous les modules optiques d'émetteur-récepteur du GTS-L1385-25DC de Gigaopto sont originaires ouvert, peuvent être codés pour être entièrement compatibles avec des dispositifs de courant principal, se rapportent svp à la forme suivante, pour plus de compatibilité de produits, se sentent svp libres pour nous contacter.
| Marque/numéro de la pièce compatibles correspondants | |||
| Marque | Numéro de la pièce | Marque | Numéro de la pièce |
| Gigaopto | GTS-L1385-25DC | Brocard | XBR-000174 |
| HPE | AW538A | ||
