Détails sur le produit:
|
| Nom de produit: | SFP-8GFC-40 | Max Speed (Gb/s): | 8.5Gb/s |
|---|---|---|---|
| longueur d'onde: | 1310nm | Max Distance: | 40km |
| Connecteur: | PC DE LC | DDM/DOM: | Soutenu |
| La température: | 0 à 70°C | OEM/ODM: | Soutenu |
| Mots-clés: | 8GFC SFP+ ER 1310nm 40km | ||
| Mettre en évidence: | émetteur-récepteur de la Manche de la fibre 8G,La Manche de fibre des DOM 8G,FC SFP+ |
||

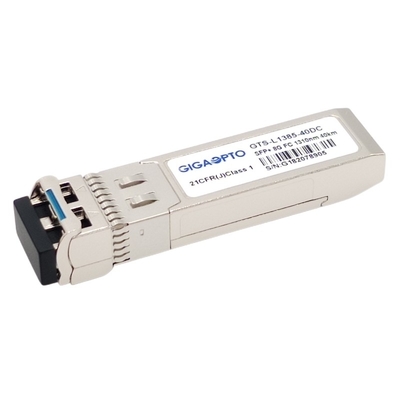

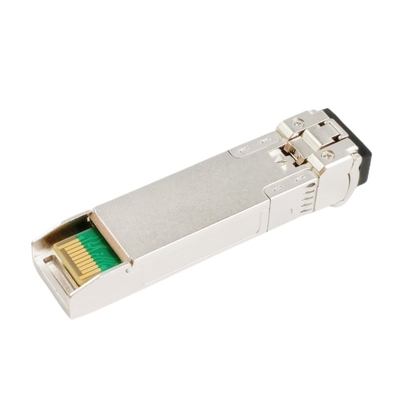

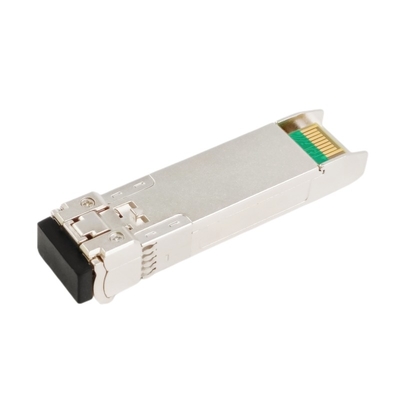

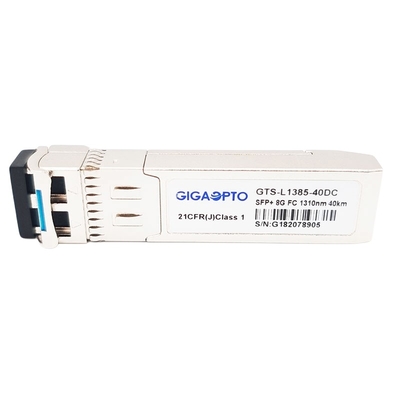

module d'émetteur-récepteur de la Manche de la fibre 8G (8GFC), réseau SFP-8GFC-40 de brocard compatible, Chaud-que l'on peut brancher
Description
L'émetteur-récepteur de canal de la fibre SFP-8GFC-40 est module que l'on peut brancher de petit facteur de forme, conçu pour soutenir la Manche de la fibre 8G (FC), appropriée aux liens du réseau de zone de stockage (San) jusqu'à 40km au-dessus de la fibre de mode unitaire.
La section d'émetteur incorpore un laser fiable de 1310nm DFB. Et la section de récepteur se compose d'une photodiode de PIN intégrée avec un TIA. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Cet émetteur-récepteur est entièrement conforme avec l'accord multisource de SFP+ (MSA) et la norme de FCIA FC-PI-4 800-SM-LC-L.
Les fonctions optiques de la surveillance de Digital (les DOM) sont disponibles par l'intermédiaire d'un interface série à 2 fils, comme spécifique dans SFF-8472, qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, le courant de polarisation de laser, puissance optique transmise, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur.
L'émetteur-récepteur optique de canal de fibre est CE/FCC/RoHS conforme.
Spécifications
| Nom de produit | SFP-8GFC-40 | Catégorie | La Manche SFP de fibre |
| Emballage | SFP+ | Largeur de bande | 1.06Gbps | 8.5Gbps |
| Longueur d'onde centrale | 1310nm | Transmission | 40km |
| Interface | Récipient duplex de LC | Type de câble | G.652 SMF |
| Type d'émetteur | Laser de DFB | Type de récepteur | PIN |
| TX de puissance de sortie (dBm) | 1~4dBm | Sensibilité de récepteur | <-15dbm> |
| Diagnostics | Appui | OEM/ODM | Appui |
| Température ambiante | 0 à 70°C (32 158°F) | Garantie | 3 ans |
| Protocoles | MSA conforme | ||
Caractéristiques
Applications
Spécifications de performances – électriques
| Paramètre | Symbole | Mn. | Type. | Maximum | Unité | Notes | |||||
| Émetteur | |||||||||||
| CML entre (le différentiel) | Vin | 150 | 1200 | mVpp |
Le C.A. a couplé entrées |
||||||
|
Mode commun à C.A. d'entrée Tension |
0 | 25 | système mv | RMS | |||||||
|
Impédance d'entrée (Différentiel) |
Zin | 85 | 100 | 115 | ohm |
Rin > 100 kohms @ C.C |
|||||
|
Entrée différentielle S-paramètre |
SDD 11 | - | - | -10 | DB | ||||||
|
Différentiel au terrain communal Conversion de mode |
SCD 11 | - | - | -10 | DB | ||||||
|
Tx_DISABLE a entré Tension – haute |
V | ||||||||||
| 2 | 3,45 | ||||||||||
|
Tx_DISABLE a entré Tension – le bas |
V | ||||||||||
| 0 | 0,8 | ||||||||||
|
Tx_FAULT a produit Tension – haute |
Vcc+0.3 | V |
E/S = 400µA ; Centre serveur Vcc |
||||||||
| 2 | |||||||||||
|
Tx_FAULT a produit Tension – le bas |
0,5 | V | E/S = -4.0mA | ||||||||
| 0 | |||||||||||
| Récepteur | |||||||||||
|
Sorties de CML (Différentiel) |
700 | mVpp |
Le C.A. a couplé sorties |
||||||||
| Vout | 350 | ||||||||||
|
Terrain communal à C.A. de sortie Tension de mode |
0 | 15 | système mv | RMS | |||||||
|
Impédance de sortie (Différentiel) |
Zout | 90 | 100 | 110 | ohm | ||||||
|
Sortie différentielle S-paramètre |
Écart-type 22 | - | - | -10 | DB | ||||||
|
Tension de sortie de Rx_LOS – Haut |
2 | Vcc+0.3 | V |
lo = 400µA ; Centre serveur Vcc |
|||||||
|
Tension de sortie de Rx_LOS – Le bas |
0 | 0,8 | V | lo = -4.0mA | |||||||
| MOD_DEF (2:0) | VoH | 2,5 | V | Avec l'identification périodique | |||||||
| Vol. | 0 | 0,5 | V | ||||||||
Spécifications de performances – optiques
| Paramètre | Symbole | Mn. | Typique | Maximum. | Unité | ||||
| le diamètre de noyau de 9µm SMF a soutenu la distance | 40 | Kilomètre | |||||||
| Débit | 0,614 | 8,5 | GBP | ||||||
| Émetteur | |||||||||
| Longueur d'onde de centre | λC | 1290 | 1310 | 1330 | nanomètre | ||||
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | ||||||
| De puissance de sortie moyen | Tacaud | 1 | 4 | dBm | |||||
| Rapport d'extinction | ER | 3,5 | DB | ||||||
| Puissance moyenne d'émetteur | Poff | -30 | dBm | ||||||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | ||||
| Débronchement de TX | Débronchement | 2,0 | Vcc+0.3 | V | |||||
| Permettez | 0 | 0,8 | |||||||
| Défaut de TX | Défaut | 2,0 | VCC +0,3 | V | |||||
| Normale | 0 | 0,8 | |||||||
| Le débronchement de TX affirment le temps | t_off | - | - | 10 | nous | ||||
| TX_DISABLE nient le temps | t_on | - | - | 1 | Mme | ||||
| Temps de TX_BISABLE de commencer la remise | t_reset | 10 | - | - | nous | ||||
|
Heure d'initialiser, inclure remise de TX_FAULT |
- | - | 300 | Mme | |||||
| t_init | |||||||||
| TX_FAULT de défaut à l'affirmation | t_fault | - | - | 100 | nous | ||||
| Frousse totale | TJ | - | - | 0,28 | UI (pp) | ||||
| Frousse dépendante de données | DDJ | - | - | 0,1 | UI (pp) | ||||
| Frousse non-corrélative | UJ | - | - | 0,023 | RMS | ||||
| Récepteur | |||||||||
| Longueur d'onde de centre | λ | 1260 | 1565 | nanomètre | |||||
| Sensibilité | Pmin | -15 | dBm | ||||||
| Surcharge de récepteur | Pmax | 0,5 | dBm | ||||||
| Perte de retour optique | ORL | -12 | DB | ||||||
| La visibilité directe De-affirment | LOSD | -18 | dBm | ||||||
| La visibilité directe affirment | LOSA | -30 | dBm | ||||||
| Visibilité directe | Haut | 2,0 | VCC +0,3 | V | |||||
| Le bas | 0 | 0,8 | |||||||
Caractéristiques mécaniques
