Détails sur le produit:
|
| Nom de produit: | SFP-8GFC-ZR | Max Rate (GBP): | 8.5Gbps |
|---|---|---|---|
| longueur d'onde: | 1550nm | Max Reach: | 80km |
| Composants: | EML/APD | Connecteur/polonais: | LC/PC duplex |
| Temp: | 0 à 70°C | Puissance-budget: | 24db |
| Mots-clés: | Émetteur-récepteur de 8GFC ZW SFP+, 8G FC 80km 1550nm | ||
| Mettre en évidence: | Module de la Manche de la fibre 8GFC,module de la Manche de fibre de 80km,Émetteur-récepteur du ZW SFP+ |
||

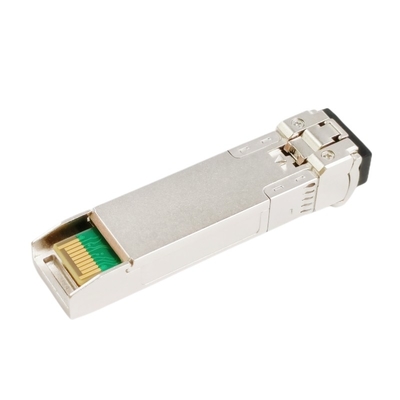

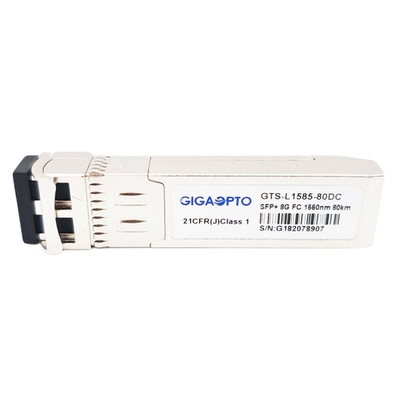

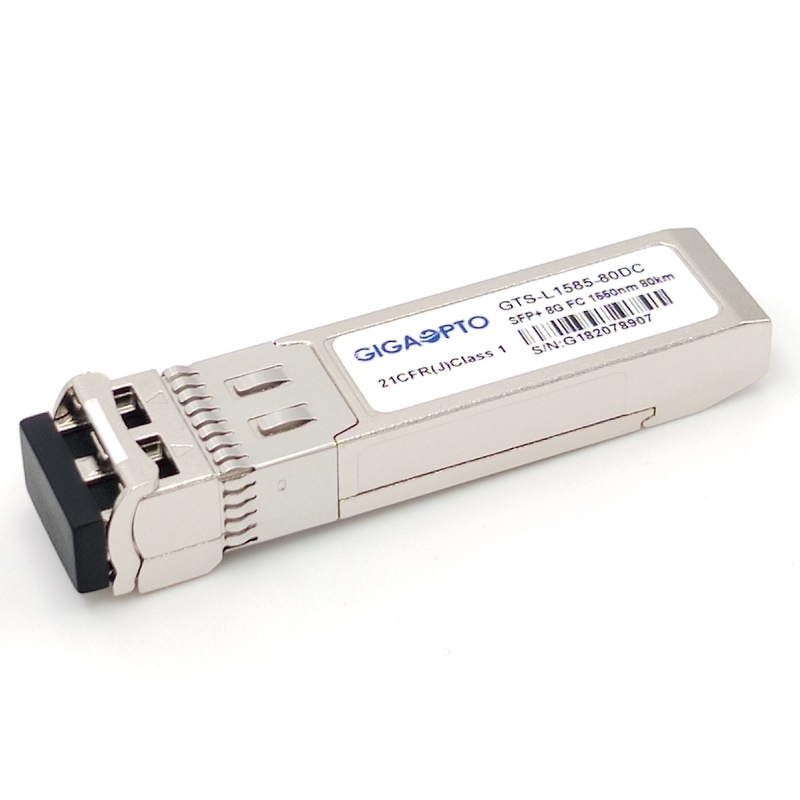

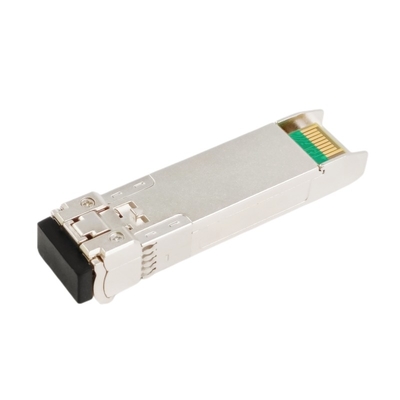

Module optique d'émetteur-récepteur de 8GFC SFP+ 1550nm 80km pour la Manche de fibre et le San
Description
Le 8GFC SFP+ de Gigaopto l'émetteur-récepteur qu'optique GTS-L1585-80DC est conçu pour l'application de connectivité de canal de la fibre de la longue vague 8Gb/s, il fournit 8.5Gb/s la sortie jusqu'à 80km au-dessus de la fibre unimodale (SMF) à l'aide de la longueur d'onde 1550nm.
La section d'émetteur incorpore un laser fiable d'EML refroidi par 1550nm. Et la section de récepteur se compose d'une photodiode de PIN intégrée avec un TIA. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Cet émetteur-récepteur de SFP+ ZW est entièrement conforme avec l'accord multisource de SFP+ (MSA) et la norme de FCIA FC-PI-4 800-SM-LC-L.
Les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire d'un interface série à 2 fils, comme spécifique dans SFF-8472, qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, le courant de polarisation de laser, puissance optique transmise, a reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur.
Spécifications
| Marque compatible | Brocard | Catégorie | La Manche SFP de fibre |
| Numéro de la pièce | GTS-L1585-80DC | Budget de puissance | 24dBm |
| Type de forme | SFP+ | Max Data Rate | 8.5Gb/s |
| Longueur d'onde | 1550nm | Distance | 80km @ G.652 |
| Connecteur | Récipient de LC | Médias | SMF |
| Type d'émetteur | EML | Type de récepteur | APD |
| Tension d'alimentation électrique | 3.3V | Approvisionnement actuel | <450ma> |
| Puissance de TX | 0~5dBm | Sensibilité de récepteur | <-24dbm> |
| Rapport d'extinction | >7.0dB | Surcharge de récepteur | >-7.0dBm |
| Température ambiante | 0 à 70°C (32 158°F) | Garantie | 3 ans |
| OEM/ODM | Soutenu | Diagnostic de Digital | Appui |
| Protocoles | MSA conforme | ||
Caractéristiques
Application
Caractéristiques optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1530 | 1550 | 1565 | nanomètre | |||
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | |||||
| Rapport de suppression de Côté-mode | SMSR | 30 | - | DB | ||||
| De puissance de sortie moyen | Tacaud | 0 | 5,0 | dBm | 1 | |||
| Rapport d'extinction | ER | 7,0 | DB | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 180 | 850 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1260 | 1600 | nanomètre | ||||
| Sensibilité de récepteur | -24,0 | dBm | 3 | |||||
| Surcharge de récepteur | -7,0 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -25,0 | dBm | |||||
| La visibilité directe affirment | LOSA | -35 | dBm | |||||
| Hystérésis de visibilité directe | 0,5 | DB | ||||||
| Différentiel d'oscillation de sortie de données | Vout | 300 | 900 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
Note :
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 231-1 @8.5Gbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
