Détails sur le produit:
|
| Nom de produit: | Émetteur-récepteur de 32GFC LW | Emballage: | SFP28 |
|---|---|---|---|
| Débit (GBP): | 32Gbps | longueur d'onde: | 1310nm |
| Distance: | 10km | Composants optiques: | DFB/PIN |
| Interface: | DOUBLE-LC | Mots-clés: | Émetteur-récepteur de la Manche de fibre de 32GFC LW |
| Mettre en évidence: | Émetteur-récepteur de la Manche de la fibre SFP28,émetteur-récepteur de la Manche de la fibre 1310nm,SMF 32G FC |
||

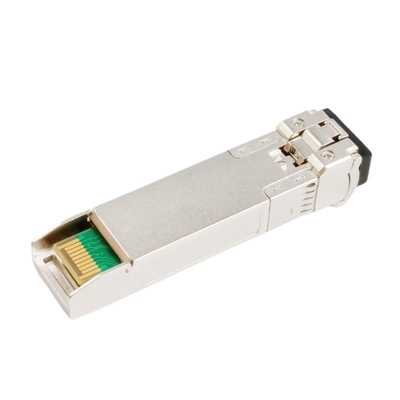

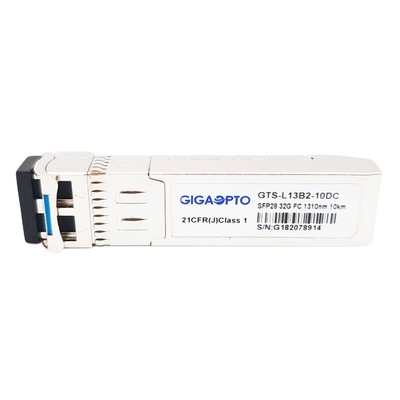

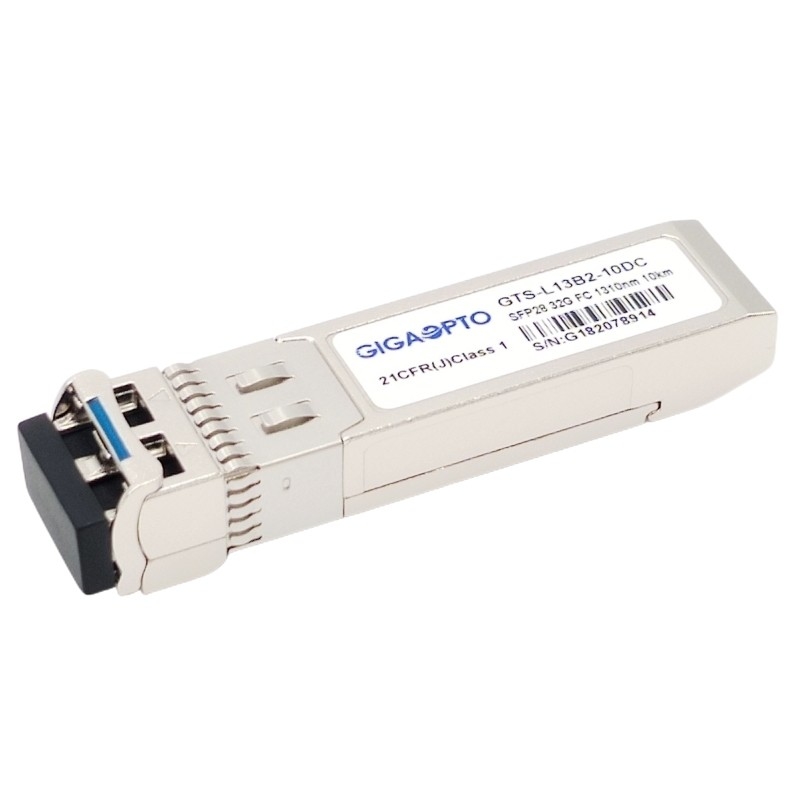

les DOM du module LC d'émetteur-récepteur de la Manche SFP28 de fibre de 32G SMF 1310nm 10km
Description
Ce 32GFC SFP28 LW est un simple canal, des applications que l'on peut brancher chaudes d'émetteur-récepteur pour 32GFC et d'Ethernet 25G. Il fonctionne à une longueur d'onde nominale de 1310nm et soutient la Manche de la fibre 8G/16G/32G (FC) et l'Ethernet 25G, approprié au réseau de zone de stockage (San), les liens de centre de traitement des données jusqu'à 10km au-dessus de la fibre de mode unitaire.
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de 1310nm DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
L'émetteur-récepteur de fibre de longue longueur d'onde de la Manche de la fibre 32G (32GFC) soutient les diagnostics optiques de DDM/DOM qui fournissent des informations diagnostiques en temps réel au sujet des conditions de fonctionnement actuelles.
Il est entièrement conforme à l'accord multi de la source SFF-8431 et SFF-8472 (MSA), RoHS, la Manche de la fibre 32G (28,05 GBP), la Manche de la fibre 16G (14.025Gbps), caractéristiques de la Manche de la fibre 8G (8,5 GBP).
Spécifications
| Produit | 32GFC LW | Numéro de la pièce | GTS-L13B2-10DC |
| Facteur de forme | SFP28 | Max Data Rate | 28.05Gbps |
| Longueur d'onde | 1310nm | Max Cable Distance | 10km |
| Connecteur | Duplex LC | Médias | MMF |
| Type d'émetteur | DFB | Type de récepteur | PIN |
| Tension d'alimentation électrique | 3.3V | Courant d'alimentation d'énergie | <400ma> |
| Puissance de TX | -7~2dBm | Sensibilité de récepteur | <-11> |
| Rapport d'extinction | >4dB | Surcharge de récepteur | <2dbm> |
| Température ambiante | 0 à 70°C (32 158°F) | Garantie | 3 ans |
| OEM/ODM | Soutenu | Surveillance diagnostique de Digital | Appui |
Caractéristiques
Application
Caractéristiques optiques et électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| Émetteur | |||||||
| Longueur d'onde de centre | λc | 1270 | 1310 | 1350 | nanomètre | ||
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||||
| Rapport de suppression de Côté-mode | SMSR | 30 | - | DB | |||
| De puissance de sortie moyen | Tacaud | -7 | 2 | dBm | 1 | ||
| Rapport d'extinction | ER | 4 | DB | ||||
| Différentiel d'oscillation d'entrée de données | VIN | 180 | 850 | système mv | 2 | ||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | ||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | |||
| Permettez | 0 | 0,8 | V | ||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | |||
| Normale | 0 | 0,8 | V | ||||
| Récepteur | |||||||
| Longueur d'onde de centre | λc | 1260 | 1600 | nanomètre | |||
| Sensibilité de récepteur | -11,6 | dBm | 3 | ||||
| Surcharge de récepteur | 2 | dBm | 3 | ||||
| La visibilité directe De-affirment | LOSD | -15 | dBm | ||||
| La visibilité directe affirment | LOSA | -30 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 300 | 900 | système mv | 4 | ||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | |||
| Le bas | 0,8 | V | |||||
Notes :
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 231-1 @25.08Gps, JUJUBES ≤1×10-6.
4. Intérieurement C.A.-couplé.
Compatibilité
Tous les modules optiques d'émetteur-récepteur du GTS-L13B2-10DC de Gigaopto sont originaires ouvert, peuvent être codés pour être entièrement compatibles avec des dispositifs de courant principal, se rapportent svp à la forme suivante, pour plus de compatibilité de produits, se sentent svp libres pour nous contacter.
| Marque/numéro de la pièce compatibles correspondants | |||
| Marque | Numéro de la pièce | Marque | Numéro de la pièce |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | Brocard | XBR-000238 |
