Détails sur le produit:
|
| Nom de produit: | 12G-SDI CWDM TX | Débit: | 12Gbps |
|---|---|---|---|
| Facteur de forme: | SFP+ | longueur d'onde: | 1270~1450nm CWDM TX SANS RX |
| Interface: | LC simple | Transmission: | 20km |
| Garantie: | de trois ans | Mots-clés 1: | Émetteur simple de 12G-SDI CWDM |
| Mots-clés 2: | émetteur-récepteur optique d'émission | ||
| Mettre en évidence: | émetteur de 12G CWDM,Émetteur de 20KM CWDM,CWDM SFP+ |
||

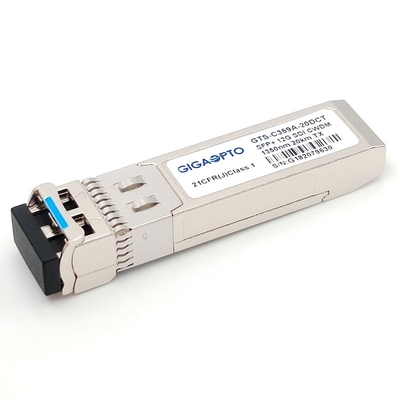

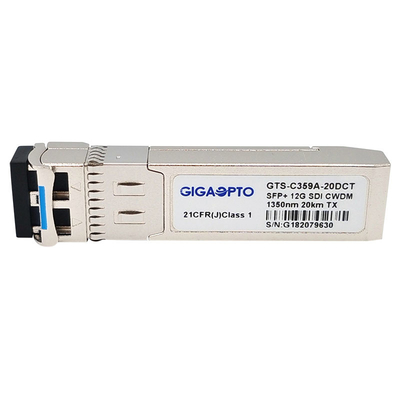

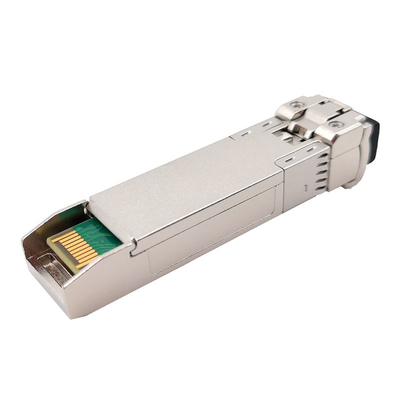

Module 1270~1450nm CWDM 20km LC simple SMF MSA Pinout de Simple-émetteur de 12G-SDI SFP
Spécifications fonctionnelles
| Nom de produit | 12G-SDI CWDM | Débit (GBP) | 50Mbps~11.88Gbps |
| Type de module | Émetteur (1-Port TX) | MSA/Non-MSA | MSA |
| Facteur de forme | SFP+ | Température de fonctionnement | 0 à 70°C (32 158°F) |
| Longueur d'onde | CWDM 1270~1450nm | Max Distance | 20km |
| Connecteur | Simplex de LC | Modèles pathologiques | Soutenu |
| Type de laser | CWDM DFB | Type de fibre | SMF |
| Tension d'alimentation | 3.3V | Type de récepteur | Aucun |
| Puissance de TX | -1~ +2dBm | Approvisionnement actuel | 160mA (type.) |
| OEM/ODM | Soutenu | Garantie | de trois ans |
| Protocoles | St 2082-1 (12G UHD-SDI) de SMPTE, St 2081-1 (6G UHD-SDI), ST424 (3G IDS), ST292-1 (HD-SDI), et St 259 (SD-SDI). | ||
| Conformité | SFP MSA, RoHS | ||
Description de produits de série de 12G-SDI CWDM 1270nm~1450nm SFP+ Tx MSA Pinout
La série du GTS-Cxx9A-20DCT de Gigaopto est un module d'émetteur simple de mode unitaire de canal de CWDM conçu pour transmettre les signaux numériques périodiques optiques comme défini dans SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, et DVB-ASI. Elle soutient jusqu'à 11.8Gbps et à lien maximum jusqu'à 20km au-dessus de la fibre de SMF par l'intermédiaire du canal à partir de 1270 nanomètre de longueur d'onde de CWDM à 1450nm.
L'émetteur est conforme avec l'accord multisource de SFP (MSA) et est spécifiquement conçu pour transmettre les modèles pathologiques pour HD-SDI, 3G-SDI, 6G-SDI, et 12G-SDI.
Caractéristiques

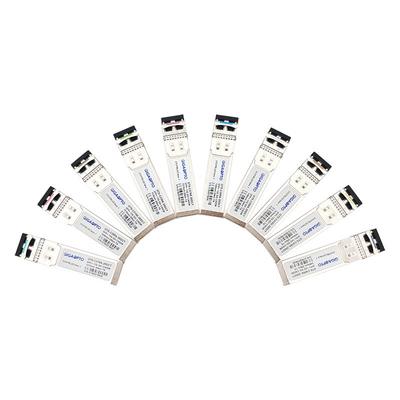

L'information de commande
| Numéro de la pièce | Description | La Manche de CWDM | Max Reach | Code couleurs de fermoir |
| GTS-C279A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1270nm/- C27 | 20km | Mauve-clair |
| GTS-C299A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1290nm/- C29 | 20km | Bleu de ciel |
| GTS-C319A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1310nm/- C31 | 20km | Vert jaune |
| GTS-C339A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1330nm/- C33 | 20km | Ocre jaune |
| GTS-C359A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1350nm/- C35 | 20km | Rose |
| GTS-C379A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1370nm/- C37 | 20km | Beige |
| GTS-C399A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1390nm/- C39 | 20km | Blanc |
| GTS-C419A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1410nm/- C41 | 20km | Argent |
| GTS-C439A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1430nm/- C43 | 20km | Noir |
| GTS-C459A-20DCT | Modules MSA de Simple-émetteur de 12G-SDI SFP+ CWDM | 1450nm/- C45 | 20km | Jaune-orange |
Applications
PIN Definition
