Détails sur le produit:
|
| Nom de produit: | Module de Double-récepteur de 12G-SDI SFP+ | Taux des données: | 12Gbps |
|---|---|---|---|
| Type de module: | SFP+ 2RX dans 1 fibre | longueur d'onde: | 1310nm-Rx1/1310nm-Rx2 |
| Type de connecteur: | LC recto | Portée de câble: | 10km |
| MSA/Non MSA: | Non MSA | Mots-clés: | Double module de récepteurs de 12G-SDI SFP+ |

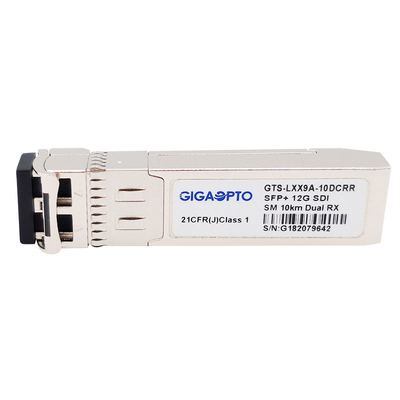

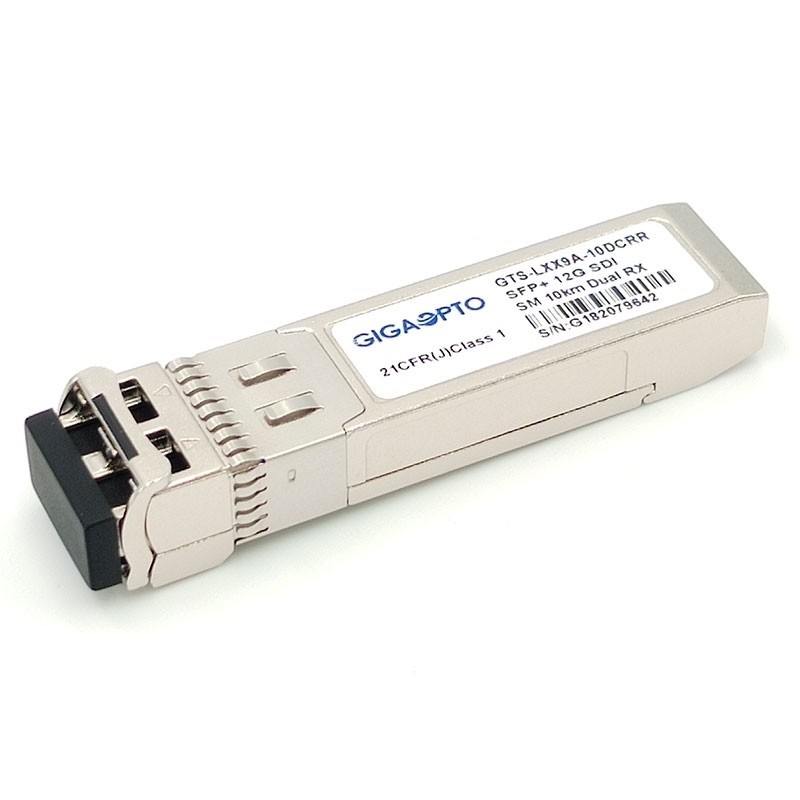

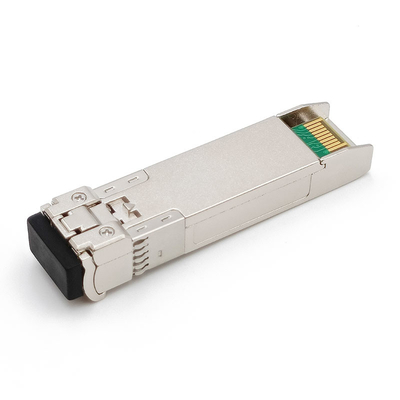

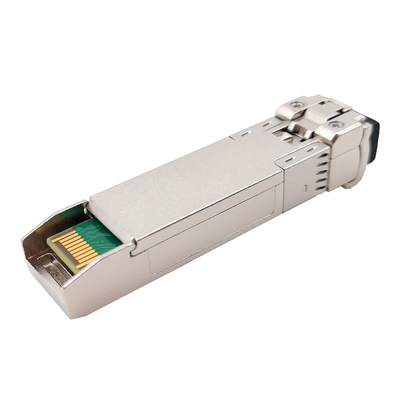

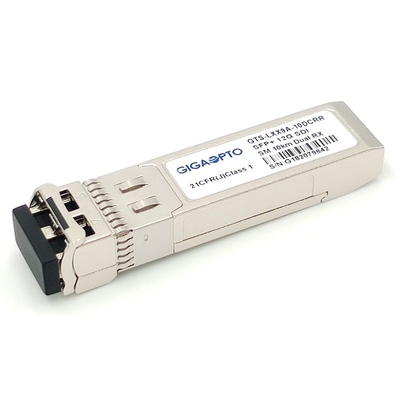

Les doubles DOM NON MSA Pinout du module de récepteurs de 12G-SDI SFP+ 10km LC
Spécifications fonctionnelles
| Numéro de la pièce | GTS-LXX9A-10DCRR | Débit | 50Mbps~11.88Gb/s |
| Nom de produit | Double-récepteur de 12G-SDI SFP+ | MSA/Non-MSA | Non MSA |
| Type de module | Double RX | La température | 0 à 70°C (32 158°F) |
| Longueur d'onde | 1310nm-Rx1/1310nm-Rx2 | Transmission par câble | 10km |
| Connecteur de fibre | Duplex LC | Type de fibre | Fibre unimodale |
| Pièce d'émetteur | NON-DÉTERMINÉ | Type de récepteur | PIN |
| Tension d'alimentation électrique | 3.3V | Approvisionnement actuel | 260mA |
| Rx Sensitivity@ 11.88Gbps | <-11dbm> | Rx Sensitivity@ 5.94Gbps | <-13dbm> |
| Rx Sensitivity@ 2.97Gbps | <-15dbm> | Surcharge de récepteur | >1.0dBm |
| DIAGNOSTIC NUMÉRIQUE | Oui | Temps de garantie | de trois ans |
| OEM/ODM | Soutenu | Moyenne des temps de bon fonctionnement | 1,000,000Hours |
| Protocoles | St 259 de SMPTE, St 344 de SMPTE, SMPTEST292-1/2, SMPTEST 424, St 2081-1 de SMPTE et St 2082-1 de SMPTE | ||
Description de produit
Le GTS-LXX9A-10DCRR_12G est un module de récepteur optique à canal double conçu pour recevoir les signaux numériques périodiques optiques comme défini dans SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, et DVB-ASI. Il soutient jusqu'à 12Gbps et est spécifiquement conçu pour recevoir les modèles pathologiques pour HD-SDI, 3G-SDI, 6G-SDI, et 12G-SDI. Il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C. Une distance maximum de 10 kilomètres est réalisable avec les signaux 12Gbps pathologiques.
Le récepteur inclut ces sections : Photodiodes de PIN intégrées avec un préamplificateur de transport-impédance (TIA), Reclockers, et un contrôleur de MCU.
Caractéristiques
Application
PIN Definition
