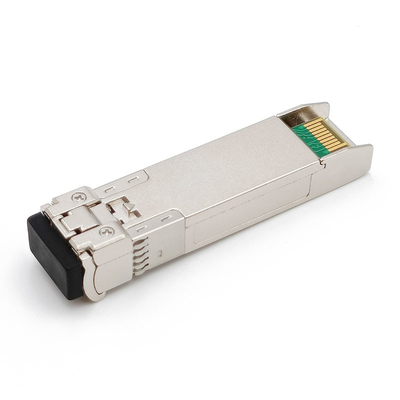

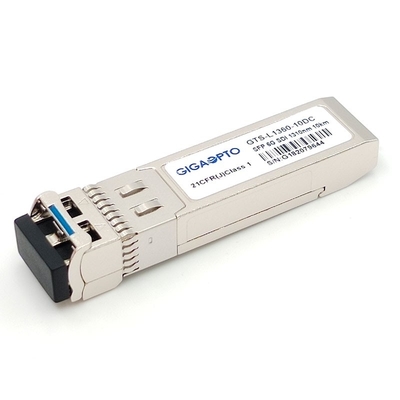

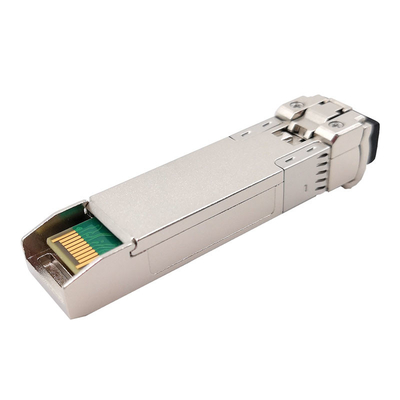

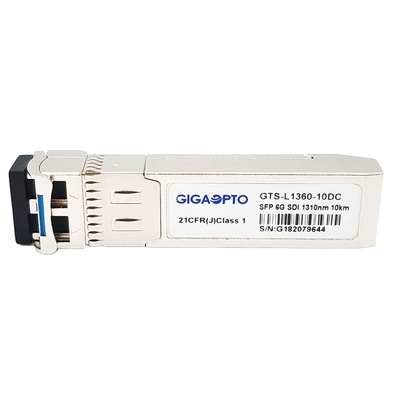

module visuel 1310nm 10km LC DOM For SD/HD/3G/6G/SDI de l'émetteur-récepteur 6G

L'émetteur-récepteur visuel de SMPTE 6G Digital conjuguent les DOM MSA de la fibre 1310nm 10km

Description

Cet émetteur-récepteur visuel de la double fibre 6Gbps sont la haute performance, module rentable pour des applications à deux voies de transmission vidéo au-dessus de fibre de mode unitaire.

Il soutient des débits de 50Mbps à 5.94Gbps et est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour les taux SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M et ST-2081 périodiques. Une distance maximum de câble peut atteindre jusqu'à 10km au-dessus de la longueur d'onde 1310nm avec le connecteur duplex de LC.

L'émetteur-récepteur se compose de trois sections : un laser de DFB, une photodiode de PIN intégrée avec un préamplificateur de transport-impédance (TIA) et émetteur-récepteur IC avec le boîtier de commande de MCU pour DDM. Tous les modules répondent à des exigences de sécurité des lasers de la classe I. Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP (MSA) et le SFF-8472.

Spécifications fonctionnelles d'émetteur des DOM LC SMF de 6Gb/s MSA 1310nm 10km et de module pathologique visuel d'émetteur-récepteur de modèles de récepteur

Caractéristiques

• Modèles pathologiques visuels de soutiens pour SD-SDI, HD-SDI, 3G-SDI et 6G-SDI
• Taux de données de fonctionnement jusqu'à 5.94Gbps
• laser de 1310nm DFB, photodiode de PIN
• Distance jusqu'à 10km
• Alimentation de l'énergie 3.3V et interface simples de logique de TTL
• Interface duplex de connecteur de LC
• Que l'on peut brancher chaud
• Conforme avec SFP MSA et SFF-8472
• Surveillance diagnostique numérique en temps réel par l'interface d'I2C
• Température de carter fonctionnante : 0 à +70°C
• RoHS-6 conforme et sans plomb

L'information d'ordre de l'émetteur-récepteur visuel du SMPTE 6G Digital de Gigaopto, du TX simple, du RX simple, du double RX et des doubles séries de TX : chaîne de la température de fonctionnement 0-70°C

6G-SDI : Cette norme définit une structure de données en série par bit, un signal électrique et une interface de câble coaxial de liaison pour le transport des signaux avec une charge utile totale de 5,940 Gb/s ou de 5.940/1.001 Gb/s. Cette norme spécifie également les caractéristiques électriques et physiques

des câbles coaxiaux de liaison et des connecteurs. Cette norme définit plusieurs modes de cartographie pour la ligne 2160 et 1080 formats d'image et données la ligne de chariot auxiliaires associées dans une interface en série par bit du Simple-lien 6 Gb/s IDS [nominale].
