Détails sur le produit:
|
| Nom de produit: | Module d'émetteur-récepteur de 3G-SDI SFP | Débit binaire: | 3Gbps |
|---|---|---|---|
| longueur d'onde: | 1310nm | Connecteur: | Duplex LC |
| Max Distance: | 10km | LES DOM: | Soutenu |
| Garantie: | de trois ans | Mots-clés: | 3G-SDI SFP 10KM |
| Mettre en évidence: | Vidéo SFP de SMPTE,Vidéo SFP de SMF,Émetteur-récepteur d'IDS SMPTE |
||
Doubles LC émetteur optique de SMPTE 3G IDS SFP 1310nm 10km + module MSA Pinout d'émetteur-récepteur de récepteur
Description

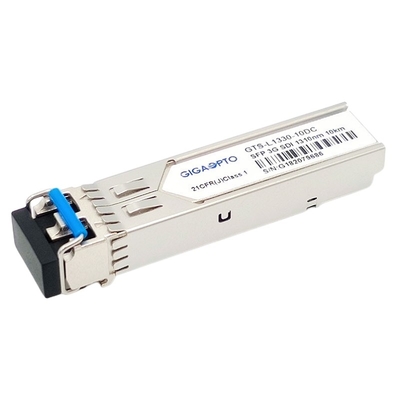

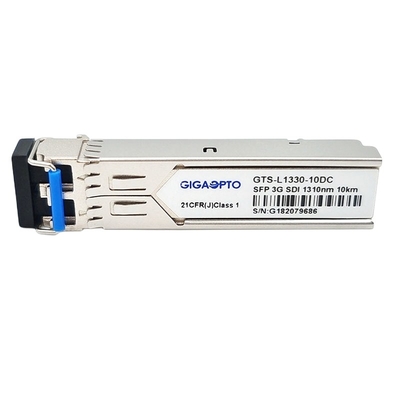

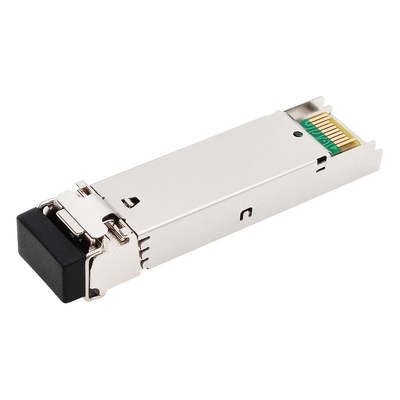

Le module visuel d'émetteur-récepteur du GTS-L1330-10DC SMPTE 3G IDS de Gigaopto est conçu aux débits de transmission/réception de 50Mbps à 2.97Gbps au-dessus du lien maximum jusqu'à 10km de transmission de fibre unimodale, et est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour des taux périodiques de SMPTE259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M. Le module est entièrement conforme avec SMPTE 297M-2006.
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise, l'accord multisource de SFP (MSA) et le SFF-8472 conforme.
Spécifications fonctionnelles
| Nom de produit | 3G IDS LR SFP | Largeur de bande | 50Mbit/s - 2.97Gbit/s |
| Type de module | Émetteur + récepteur | MSA/Non-MSA | MSA |
| Facteur de forme | SFP | Température ambiante | Commercial/industriel |
| Longueur d'onde centrale | 1310nm | Max Reach | 10km |
| Connecteur de fibre | Double LC | Type de fibre | SMF |
| Type d'émetteur | Laser de DFB | Type de récepteur | Détecteur photoélectrique de PIN |
| Puissance d'émetteur | -7 | dBm -2 | Sensibilité de Rx (SD-SDI) | < -16dBm=""> |
| Sensibilité de Rx (HD-SDI) | < -15dBm=""> | ||
| Sensibilité de Rx (3G-SDI) | < -14dBm=""> | ||
| Rapport d'extinction | > 5dB | Surcharge de récepteur | > -3dBm |
| Puissance | ≤1W | Temps de garantie | 3 ans |
| LES DOM | Appui comme défaut | OEM/ODM | Oui |
| Appui pathologique visuel de modèles | Taux périodiques de SMPTE259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M | ||
| Conformité | SFP MSA, SFF-8472, RoHS | ||
Caractéristiques
Application
PIN Definition
