Détails sur le produit:
|
| Nom de produit: | 3G-SD/HD/3G-SDI MSA SFP | Largeur de bande: | 50 Mbits/s - 2,97 Gbit/s |
|---|---|---|---|
| Longueur d'onde centrale: | 1310nm | Composants optiques: | DFB/PIN |
| Connecteur: | Duplex LC | Distance de câble: | 40km |
| Garantie: | 36-month | Mots-clés 1: | émetteur-récepteur de l'émission 3G |
| Mots-clés 2: | Émetteur-récepteur de HD-SDI SFP | ||
| Mettre en évidence: | récepteur de l'émetteur 1310nm optique,Récepteur d'émetteur optique de 40KM,3G IDS SFP |
||

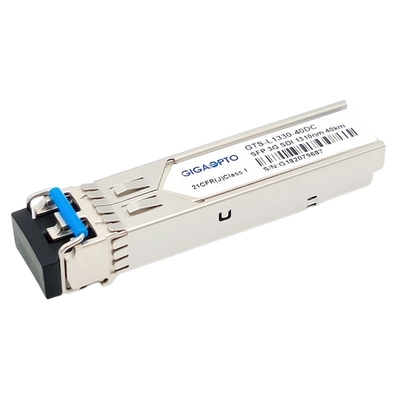

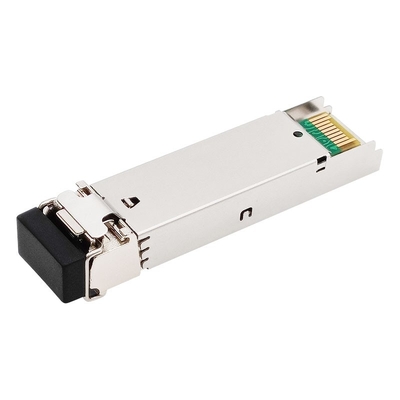

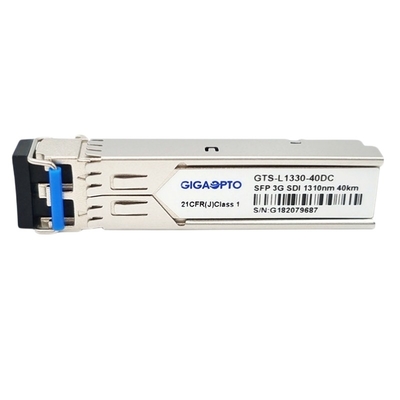

40km 1310nm DFB/PIN Transmitter et module d'émetteur-récepteur de récepteur avec les modèles pathologiques visuels MSA Pinout
Spécifications fonctionnelles
| Nom de produit | 3G-SD/HD/3G-SDI SFP | Largeur de bande | 50Mb/s - 2.97Gb/s |
| Type de module | Émetteur + récepteur | MSA/Non-MSA | MSA |
| Emballage | SFP | Température ambiante | 0 à 70°C (32 158°F) |
| Longueur d'onde centrale | 1310nm | Max Cable Reach | 40km |
| Connecteur | Double LC | Type de fibre | SMF |
| Type d'émetteur | DFB | Type de récepteur | PIN |
| Puissance d'émetteur | -2 | +3dBm | Rapport d'extinction | > 5dB |
| Sensibilité @ SD-SDI de Rx | <-16dbm> | Sensibilité @ HD-SDI de Rx | <-15dbm> |
| Sensibilité @ 3G-SDI de Rx | <-14dbm> | Surcharge de récepteur | > 0dBm |
| Puissance | ≤1W | Diagnostic de Digital | Appui comme défaut |
| Protocoles | SFP MSA | Temps de garantie | 3 ans |
| OEM/ODM | Soutenu | Numéro de la pièce | GTS-L1330-40DC |
| Appui pathologique visuel de modèles | Oui | ||
| Application |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) Routeur visuel à haute densité Caméras d'émission Gigabit Ethernet, la Manche de la fibre OC-48 et 2x |
||
Description
L'émetteur du GTS-L1330-40DC 3Gbps de Gigaopto et le module d'émetteur-récepteur de récepteur est pour les applications à canal double de transmission vidéo jusqu'à 40km au-dessus de la fibre unimodale (SMF).
L'émetteur-récepteur est conçu aux débits de transmission/réception de 50Mbps à 2.97Gbps et soutient les modèles pathologiques d'IDS pour des taux périodiques de SMPTE 259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M. Le module est entièrement conforme avec SMPTE 297M-2006. Il convient aux applications de radiodiffusion numériques à haute définition.
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Il est conforme avec SFP MSA, les normes SFF-8472. La surveillance numérique intégrée de diagnostics (DDM) permet l'accès aux paramètres d'emploi en temps réel.
Caractéristiques
Application
PIN Definition
émetteur-récepteur de 3G IDS SFP, 1310nm DFB+PIN, 40km double LC, MSA Pinout, SD/HD/3G IDS
