Détails sur le produit:
|
| Nom de produit: | Émetteur-récepteur de CWDM SFP 3G-SDI | Débit binaire: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| longueur d'onde: | 1270~1610nm CWDM | Connecteur: | Duplex LC |
| Distance: | 20km | Garantie: | de trois ans |
| Mots-clés 1: | module d'émetteur-récepteur de 3G CWDM SFP | Mots-clés 2: | Émetteur-récepteur optique visuel de SFP |
| Mettre en évidence: | module d'émetteur-récepteur de 3G SFP,Module d'émetteur-récepteur d'IDS SFP,module d'émetteur-récepteur de 1610nm CWDM |
||

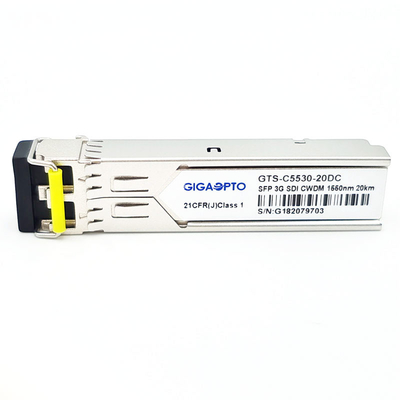

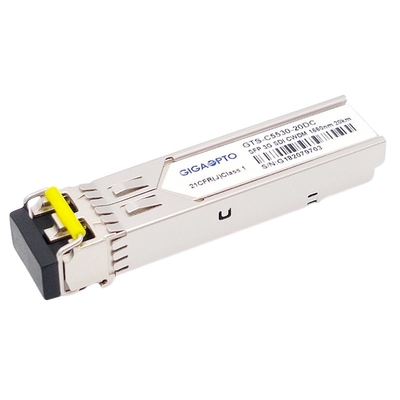

Émetteur-récepteur de MSA CWDM 1270~1610nm SFP pour l'émetteur de SD/HD/3G-SDI et le module pathologique d'émetteur-récepteur de SFP de modèles de vidéo de récepteur
Spécifications fonctionnelles
| Nom de produit | vidéo SFP de 3G CWDM | Débit binaire | 50Mbit/s - 2.97Gbit/s |
| Type de module | Émetteur + récepteur | MSA/Non-MSA Pinout | MSA |
| Facteur de forme | SFP | Température de fonctionnement | Message publicitaire |
| La Manche de longueur d'onde | CWDM (1270~1610) nanomètre | Distance | 20km |
| Connecteur optique | Duplex LC | Médias | SMF |
| Type de laser | DFB CWDM | Type de palladium | PIN |
| Tension d'alimentation | 3.3V | Approvisionnement actuel | 400mA (type.) |
| Puissance de TX | -5~0dBm | Sensibilité de récepteur | < -18dB=""> |
| Puissance-budget | 13dB | Surcharge de récepteur | > -3dBm |
| DDM/DMI | Soutenu | Extinction-rapport | >6dB |
| Modèles pathologiques | Avec | Garantie | 3 ans |
| OEM/ODM | Soutenu | Poids | 25gram |
| Application | SD/HD/3G IDS | ||
Description de produits de 3 sériesd'émetteur-récepteurdeG-SDICWDMSFP1270nm~1610nm
Ce module d'émetteur-récepteur de 3G-SDI CWDM SFP est conçu aux débits de transmission/réception de 50Mbps à 2.97Gbps et est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour des taux périodiques de SMPTE259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M. Le module est entièrement conforme avec SMPTE 297M-2006.
Il fournit la distance de transmission maximum de 20km au-dessus de la fibre unimodale aux signaux 2.97Gbps pathologiques. Il est disponible pour chacun des 18 canaux à partir de 1271 nanomètre aux longueurs d'onde 1611nm, ceci de CWDM aide le client à augmenter la largeur de bande d'une infrastructure optique visuelle existante sans ajouter de nouveaux brins de fibre.
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
La surveillance numérique intégrée de diagnostics (DDM) permet l'accès aux paramètres d'emploi en temps réel.
Caractéristiques
Application
L'information de commande

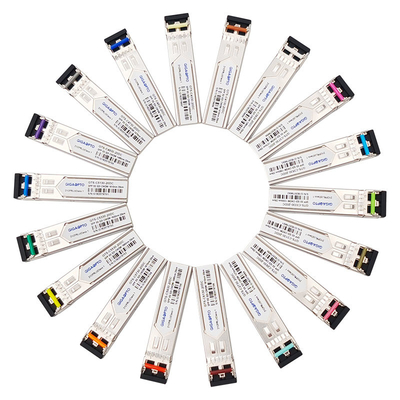

| Numéro de la pièce | Description | Débit | La Manche de CWDM | Distance de câble | Couleur de verrou |
| GTS-C2730-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1270nm | 3G | 1270nm/- C27 | 20km | Mauve-clair |
| GTS-C2930-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1290nm | 3G | 1290nm/- C29 | 20km | Bleu de ciel |
| GTS-C3130-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1310nm | 3G | 1310nm/- C31 | 20km | Vert jaune |
| GTS-C3330-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1330nm | 3G | 1330nm/- C33 | 20km | Ocre jaune |
| GTS-C3530-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1350nm | 3G | 1350nm/- C35 | 20km | Rose |
| GTS-C3730-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1370nm | 3G | 1370nm/- C37 | 20km | Beige |
| GTS-C3930-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1390nm | 3G | 1390nm/- C39 | 20km | Blanc |
| GTS-C4130-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1410nm | 3G | 1410nm/- C41 | 20km | Argent |
| GTS-C4330-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1430nm | 3G | 1430nm/- C43 | 20km | Noir |
| GTS-C4530-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1450nm | 3G | 1450nm/- C45 | 20km | Jaune-orange |
| GTS-C4730-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1470nm | 3G | 1470nm/- C-47 | 20km | Gris |
| GTS-C4930-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1490nm | 3G | 1490nm/- C49 | 20km | Vlolet |
| GTS-C5130-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1510nm | 3G | 1510nm/- C51 | 20km | Bleu |
| GTS-C5330-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1530nm | 3G | 1530nm/- C53 | 20km | Vert |
| GTS-C5530-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1550nm | 3G | 1550nm/- C55 | 20km | Jaune |
| GTS-C5730-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1570nm | 3G | 1570nm/- C57 | 20km | Orange |
| GTS-C5930-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1590nm | 3G | 1590nm/- C59 | 20km | Rouge |
| GTS-C6130-20DC | borne 20km SMF double LC MSA de 3G IDS SMPTE CWDM DFB SFP 1610nm | 3G | 1610nm/- C61 | 20km | Brown |
PIN Definition
3G IDS CWDM SFP, 1270nm-1610nm, 20km double LC, MSA Pinout
