Détails sur le produit:
|
| Article: | vidéo CWDM SFP de 3G SMPTE | Largeur de bande: | 50 Mbits/s - 2,97 Gbit/s |
|---|---|---|---|
| Longueur d'onde/Manche: | 1270~1610nm/C21~C61 CWDM | Composants optiques: | DFB/PIN |
| Interface: | Duplex LC | Distance: | 40km |
| Garantie: | 36-month | Mots-clés 1: | SD/HD/3G IDS CWDM SFP |
| Mots-clés 2: | Émetteur-récepteur de ST420 3G IDS | ||
| Mettre en évidence: | module d'émetteur-récepteur de 3Gb/S SFP,Module visuel d'émetteur-récepteur de SFP,Émetteur-récepteur de CWDM |
||
Les DOM optiques du module 40km SMF LC d'émetteur-récepteur de SFP CWDM 1271~1611nm de vidéo de 3G-SDI MSA
Spécifications fonctionnelles
| Nom de produit | 3G-SD/HD/3G-SDI SFP | Partie/nombre | GTS-Cxx30-40DC |
| Largeur de bande | 50 Mbps - 2,97 GBP | MSA Pinout | Oui |
| De type module | Émetteur + récepteur | Environnement | Opération : 0°C à 70°C |
| La Manche de longueur d'onde | CWDM (1270~1610) nanomètre | Max Reach | 40km |
| Type de connecteur | Duplex LC | Médias | SMF G.652 |
| Type d'émetteur | DFB CWDM | Type de palladium | PIN |
| Tension d'alimentation électrique | 3.3V | Courant total | 400mA (maximum) |
| Émetteur de puissance de sortie | -2 | +3dBm | Sensibilité de Rx (SD-SDI) | < -20dB=""> |
| Sensibilité de Rx (HD-SDI) | < -20dB=""> | ||
| Sensibilité de Rx (3G-SDI) | < -20dB=""> | ||
| Rapport d'extinction | >5.0dB | Surcharge de RX | > 0dBm |
| Modèles pathologiques | défaut | DDMI | Oui |
| Temps de garantie | de trois ans | OEM/ODM | Soutenu |
| Application | SMPTE 424M (2.97Gb/s), SMPTE 292M (1.485Gb/s), SMPTE 259M (270/360Mb/s), caméras visuelles à haute densité de routeur, d'émission, Gigabit Ethernet, Manche de la fibre OC-48 et 2x | ||
Description de vidéo de Digital 3 sériesd'émetteur-récepteurdeGCWDMSFP1270nm~1610nm 40km
Ce module d'émetteur-récepteur de 3G-SDI CWDM SFP est conçu pour des débits à canal double de transmission/réception de 50Mbps à 2.97Gbps et est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour SMPTE259M, SMPTE 344M, SMPTE 292M et les taux périodiques de SMPTE 424M, la distance de transmission maximum peuvent atteindre jusqu'à 40km au-dessus de la fibre unimodale (SMF) avec le connecteur duplex de LC.
Ce module fonctionne à une longueur d'onde nominale de longueur d'onde de CWDM. Il y a dix-huit longueurs d'onde centrales à partir de 1270 nanomètre disponible à 1610nm, avec chaque étape 20nm, ceci aide le client à augmenter la largeur de bande d'une infrastructure optique visuelle existante sans ajouter de nouveaux brins de fibre
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C.
Le module est entièrement conforme avec SMPTE 297M-2006.
L'information de commande

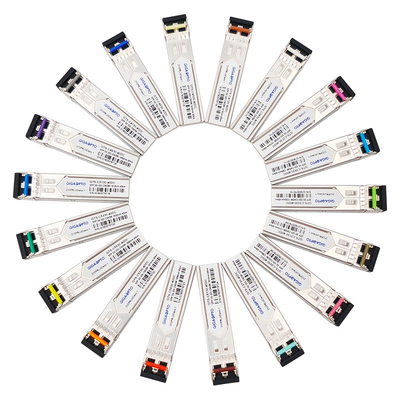

| Numéro de la pièce | Vidéo 3G CWDM de Digital de description | La Manche de CWDM | Portée | MSA | Couleur de verrou |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm/- C27 | 40km | Y | Mauve-clair |

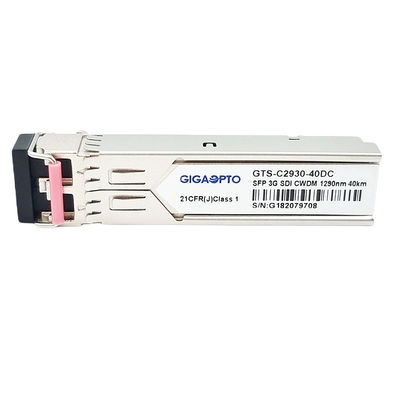

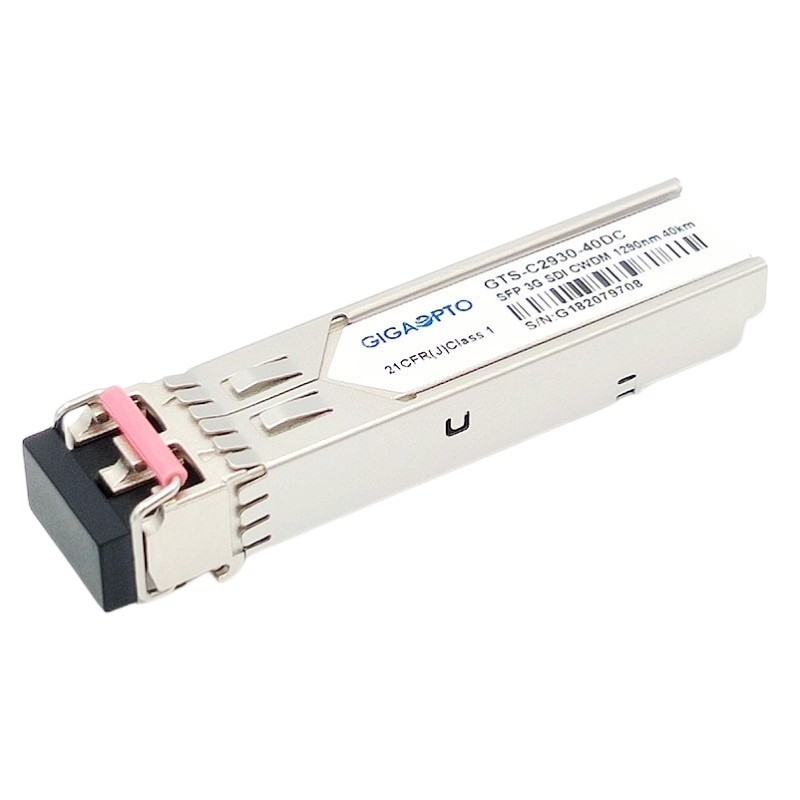

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/- C29 | 40km | Y | Bleu de ciel |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/- C31 | 40km | Y | Vert jaune |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/- C33 | 40km | Y | Ocre jaune |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/- C35 | 40km | Y | Rose |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/- C37 | 40km | Y | Beige |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/- C39 | 40km | Y | Blanc |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/- C41 | 40km | Y | Argent |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/- C43 | 40km | Y | Noir |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/- C45 | 40km | Y | Jaune-orange |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm/- C-47 | 40km | Y | Gris |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/- C49 | 40km | Y | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/- C51 | 40km | Y | Bleu |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/- C53 | 40km | Y | Vert |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/- C55 | 40km | Y | Jaune |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/- C57 | 40km | Y | Orange |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/- C59 | 40km | Y | Rouge |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/- C61 | 40km | Y | Brown |
Caractéristiques
Application
PIN Definition
vidéo CWDM SFP, 1270nm-1610nm, 40km double LC, MSA Pinout de 3G SMPTE
