Détails sur le produit:
|
| Nom de produit: | vidéo BiDi SFP de 3G Digital | Largeur de bande: | 50 Mbps - 2,97 GBP |
|---|---|---|---|
| longueur d'onde: | 1310nm-TX/1550nm-RX | Composants optiques: | DFB+PIN |
| Connecteur: | LC recto | Transmission: | 10km pour 3G-SDI |
| Garantie: | 3 ans | Mots-clés 1: | Module d'émetteur-récepteur de SD/HD/3G SFP BiDi |
| Mots-clés 2: | 3G IDS BiDi 1310nm/1550nm 10km | ||
| Mettre en évidence: | MSA SFP BiDi,SFP visuel BiDi,module d'émetteur-récepteur de 10km |
||

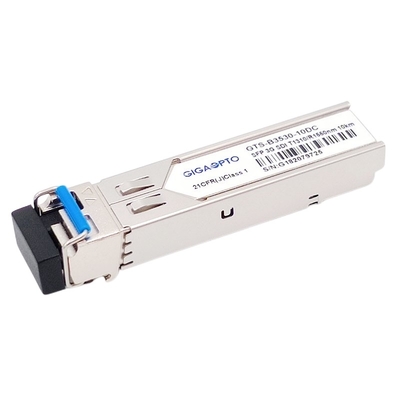

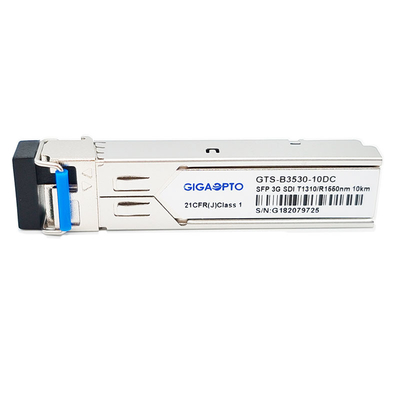

module pathologique visuel d'émetteur-récepteur de modèles de 3G BiDi SFP 1310nm-TX/1550nm-RX 10km pour SD/HD/3G-SDI LC SMF DMI MSA Pinout
Spécifications fonctionnelles
| Nom de produit | vidéo BiDi SFP de 3G Digital | Partie/nombre | GTS-B3530-10DC |
| Débit | 2.97Gb/s | MSA Pinout | Oui |
| De type module | Émetteur-récepteur | Temp de opération. | 0°C à 70°C |
| Longueur d'onde | 1310nm-TX/1550nm-RX | Distance | 10km |
| Connecteur | LC | Médias | SMF |
| Type d'émetteur | DFB BiDi | Type de récepteur | PIN |
| Tension d'alimentation électrique | 3.3V | Actuels totaux (typique) | 200mA |
| Puissance optique de TX | -5~0dBm | Recevez la sensibilité | < -18dB=""> |
| Rapport d'extinction | >5.0dB | Powerbudget | 13dB |
| Modèles pathologiques | défaut | Diagnostics | Oui |
| OEM/ODM | Soutenu | Warrnty | 3 ans |
| Application | SD/HD/3G IDS | ||
Description
Le GTS-B3530-10DC de Gigaopto est 1 module optique bidirectionnel d'émetteur-récepteur de SFP de fibre conçu pour transmettre et recevoir les signaux numériques périodiques optiques comme défini dans SMPTE 297-2006.
L'émetteur-récepteur est conçu aux débits de transmission/réception de 50Mbps à 2.97Gbps et soutient les modèles pathologiques d'IDS pour SMPTE 259M, SMPTE 344M, SMPTE 292M et le taux périodique de SMPTE 424M, une distance maximum de 10 kilomètres est réalisable avec les signaux 3Gbps pathologiques au-dessus d'une fibre unimodale (SMF) avec un connecteur recto de LC
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de 1310nm DFB, une photodiode de PIN 1550nm intégrés avec un préamplificateur de transport-impédance (TIA), Reclocker, et un contrôleur de MCU. L'émetteur-récepteur est conforme avec l'accord multisource de SFP (MSA), il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C.
Caractéristiques
Application
PIN Definition
