Détails sur le produit:
|
| Nom de produit: | émetteur-récepteur optique de 3G SMPTE BiDi | Largeur de bande: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| longueur d'onde: | TX1550nm/RX1310nm | Composants: | DFB Laser/PIN |
| Connecteur: | LC recto | Distance: | 10km pour 3G-SDI |
| Mots-clés 1: | Module de SD/HD/3G SFP BiDi | Mots-clés 2: | Émission SFP de SD/HD/3G |
| Mettre en évidence: | 3Gb/S mode unitaire BiDi SFP,mode unitaire BiDi SFP de 10km,Module de BiDi SFP |
||

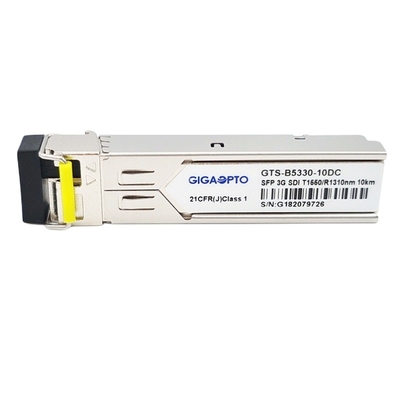

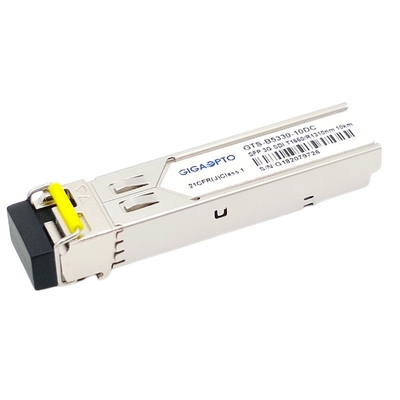

émetteur de 3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km et module de récepteur pour SD/HD/3G-SDI LC SMF DDM
Spécifications fonctionnelles
| Nom de produit | 3G SMPTE BiDi SFP | Partie/nombre | GTS-B5330-10DC |
| Débit binaire | 50Mbit/s - 2.97Gbit/s | MSA Pinout | Oui |
| De type module | Émetteur + récepteur | Temp. | COM. |
| Longueur d'onde | TX1550nm/RX1310nm | Distance de fibre | 10km |
| Connecteur | LC recto | Type de fibre | SMF |
| Type de LD | DFB BiDi | Type de palladium | PIN |
| Tension d'alimentation électrique | 3.3V | Actuels totaux (typique) | 200mA |
| Puissance de TX (dBm) | -5~0dBm | Sensibilité pour SMPTE 424M 2,97 Gb/s | < -18dBm=""> |
| Sensibilité pour SMPTE 292M 1,485 Gb/s | < -20dBm=""> | ||
| Rapport d'extinction | >5.0dB | Puissance-budget | 12dB |
| Modèles pathologiques | Appui | DDM | Oui |
| Sécurité des lasers | Classe 1 | OEM/ODM | Soutenu |
| Protocoles | SFP MSA | ||
| Application | SD/HD/3G IDS | ||
Description
Le GTS-B5330-10DC de Gigaopto est 1 module optique bidirectionnel d'émetteur-récepteur de SFP de fibre conçu pour transmettre et recevoir les signaux numériques périodiques optiques comme défini dans SMPTE 297-2006.
L'émetteur-récepteur est conçu aux débits de transmission/réception de 50Mbps à 2.97Gbps et soutient les modèles pathologiques d'IDS pour SMPTE 259M, SMPTE 344M, SMPTE 292M et le taux périodique de SMPTE 424M, une distance maximum de 10 kilomètres est réalisable avec les signaux 3Gbps pathologiques au-dessus d'une fibre unimodale (SMF) avec le connecteur recto de LC
Il est avec un émetteur de laser de 1550nm DFB. Le récepteur que la section utilise un préamplificateur intégré du détecteur 1310nm a monté dans un en-tête optique et un courrier-amplificateur limiteur IC.
L'émetteur-récepteur est conforme avec l'accord multisource de SFP (MSA), il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C.
Note : Cette unité bidirectionnelle doit être employée avec un émetteur-récepteur ou un équipement du réseau différent des longueurs d'onde complémentaires.
Caractéristiques
Application
PIN Definition
