Détails sur le produit:
|
| Nom de produit: | Émetteur-récepteur bidirectionnel de SD/HD/3G IDS SFP | Débit: | 3Gb/s |
|---|---|---|---|
| longueur d'onde: | TX1310nm/RX1550nm | Composants: | DFB + PIN |
| Interface: | LC | Portée: | 40km pour 3G-SDI |
| Garantie: | de trois ans | OEM/ODM: | Soutenu |
| Mots-clés: | Module d'émetteur-récepteur de SD/HD/3G SFP BiDi | ||
| Mettre en évidence: | Émetteur-récepteur de SFP de vidéo d'IDS,émetteur-récepteur de SFP de la vidéo 3G,Émetteur-récepteur d'IDS |
||

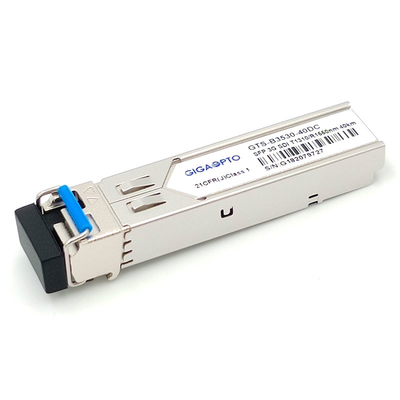

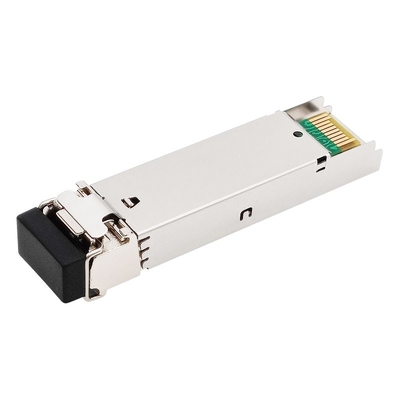

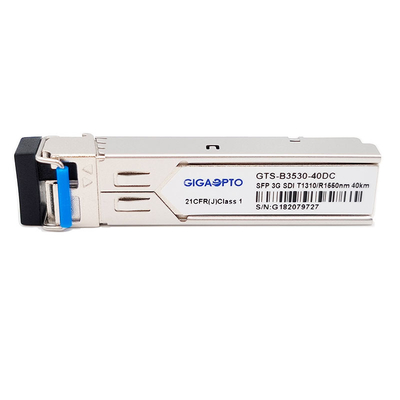

Module MSA d'émetteur-récepteur de SFP BIDI LC TX1310nm RX1550nm 40km de vidéo de SD/HD/3G IDS
Spécifications fonctionnelles
| Nom de produit | 3G IDS SFP bidirectionnel | Numéro de la pièce | GTS-B3530-40DC |
| Débit | 2.97Gb/s | MSA/Non-MSA Pinout | MSA |
| De type module | Émetteur-récepteur | Temp de opération. | 0°C à 70°C |
| Longueur d'onde | TX1310nm/RX1550nm | Max Optical Distance | 40km |
| Connecteur | LC UPC recto | Type de câble | SMF |
| Type d'émetteur | DFB BiDi | Type de récepteur | PIN |
| Tension d'alimentation électrique | 3.3V | Actuels totaux (maximum) | 450mA |
| Puissance optique de TX | -2~ +3dBm | Sensibilité de Rx (3G-SDI) | < -18dB=""> |
| Sensibilité de Rx (HD-SDI) | < -21dB=""> | ||
| Sensibilité de Rx (SD-SDI) | < -22dB=""> | ||
| Rapport d'extinction | >5.0dB | Surcharge | > 0dBm |
| Modèles pathologiques | Appui | DDM | Oui |
| OEM/ODM | Soutenu | Garantie | de trois ans |
| Application | Norme périodique de l'interface de Digital (IDS) Interface électrique-optique compatible de SMPTE 297-2006 Affichage numérique ou systèmes de surveillance à distance de sécurité Émission visuelle professionnelle Système de cinéma de Digital |
||
Description
Le GTS-B3530-40DC de Gigaopto est 1 module optique d'émetteur-récepteur de BiDi SFP de fibre conçu pour transmettre et recevoir les signaux numériques périodiques optiques comme défini dans SMPTE 297-2006.
L'émetteur-récepteur est conçu aux débits de transmission/réception de 50Mbps à 2.97Gbps et soutient les modèles pathologiques d'IDS pour SMPTE 259M, SMPTE 344M, SMPTE 292M et le taux périodique de SMPTE 424M, une distance maximum de 40 kilomètres est réalisable avec les signaux 3Gbps pathologiques au-dessus d'une fibre unimodale (SMF) avec le connecteur recto de LC
Il est avec un émetteur de laser de 1310nm DFB. Le récepteur que la section utilise un préamplificateur intégré du détecteur 1550nm a monté dans un en-tête optique et un courrier-amplificateur limiteur IC.
L'émetteur-récepteur est conforme avec l'accord multisource de SFP (MSA), il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C.
Note : Cette unité bidirectionnelle doit être employée avec un autre émetteur-récepteur (notre GTS-B5330-40DC) ou un équipement du réseau des longueurs d'onde complémentaires.
Caractéristiques
Application
PIN Definition
