Détails sur le produit:
|
| Nom de produit: | émetteur-récepteur de 3G IDS BiDi SFP | De débit binaire: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| longueur d'onde: | TX1550nm/RX1310nm | Composants: | DFB Lase, PIN |
| Connecteur: | LC recto | Distance: | 40km pour 3G-SDI |
| Garantie: | 3 ans | OEM/ODM: | Soutenu |
| Mots-clés: | vidéo SFP de 3G Digital | ||
| Mettre en évidence: | Module de récepteur d'émetteur de RX1310nm,Module de récepteur d'émetteur de TX1550nm,SMPTE SFP |
||

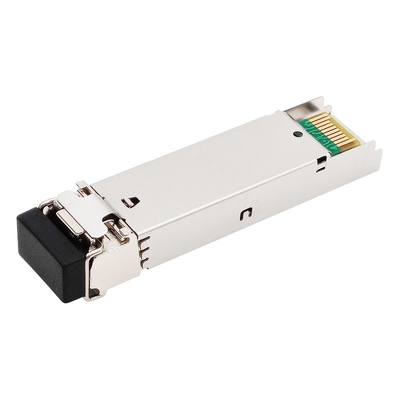

module pathologique visuel d'émetteur-récepteur de modèles de 3Gb/s BiDi SFP TX1550nm/RX1310nm 40km pour SD/HD/3G-SDI LC SMF DDM MSA Pinout
Spécifications fonctionnelles
| Nom de produit | 3G IDS BiDi SFP | Partie/nombre | GTS-B5330-40DC |
| Débit binaire | 50Mb/s - 2.97Gb/s | Tâche de PIN | MSA |
| Type de module | Émetteur + récepteur | La température | COM. |
| Longueur d'onde | TX1550nm/RX1310nm | Distance de fibre | 40km @ G.652 |
| Interface | LC recto | Type de fibre | Fibre unimodale |
| Type d'émetteur | DFB BiDi | Type de récepteur | PIN |
| Tension d'alimentation | 3.3V | Actuel (maximum) | 450mA |
| Puissance optique de TX | -2~ +3dBm | Sensibilité de Rx (3G-SDI) | < -18dB=""> |
| Sensibilité de Rx (HD-SDI) | < -21dB=""> | ||
| Sensibilité de Rx (SD-SDI) | < -22dB=""> | ||
| Rapport d'extinction | >5.0dB | Saturation de récepteur | > 0dBm |
| Modèles pathologiques | défaut | Diagnostic en temps réel | Soutenu |
| OEM/ODM | Soutenu | Protocoles | SFP MSA |
| Applications | Routeurs visuels à haute densité d'interfaces Électrique-à-optiques conformes de SMPTE 297-2006 | ||
Description

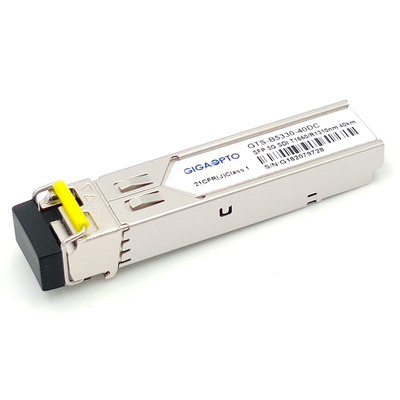

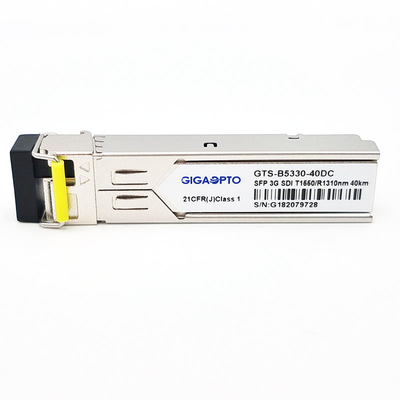

Le GTS-B5330-40DC de Gigaopto est 1 module optique d'émetteur-récepteur de BiDi SFP de fibre conçu pour transmettre et recevoir les signaux numériques périodiques optiques comme défini dans SMPTE 297-2006.
L'émetteur-récepteur est conçu aux débits de transmission/réception de 50Mbps à 2.97Gbps et soutient les modèles pathologiques d'IDS pour SMPTE 259M, SMPTE 344M, SMPTE 292M et le taux périodique de SMPTE 424M, une distance maximum de 40 kilomètres est réalisable avec les signaux 3Gbps pathologiques au-dessus d'une fibre unimodale (SMF) avec le connecteur recto de LC
Il est avec un émetteur de laser de 1310nm DFB. Le récepteur que la section utilise un préamplificateur intégré du détecteur 1550nm a monté dans un en-tête optique et un courrier-amplificateur limiteur IC.
L'émetteur-récepteur est conforme avec l'accord multisource de SFP (MSA), il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C.
Note : Cette unité bidirectionnelle doit être employée avec un autre émetteur-récepteur (notre GTS-B3530-40DC) ou un équipement du réseau des longueurs d'onde complémentaires.
Caractéristiques
Application
PIN Definition
