Détails sur le produit:
|
| Nom de produit: | émetteur de 3G IDS | Débit binaire: | 3Gb/s |
|---|---|---|---|
| Longueur d'onde (TX): | 1310nm | Pin Assignment: | MSA |
| Connecteur optique: | LC | Distance: | 10km |
| DDM: | OUI | Garantie: | de trois ans |
| Mots-clés: | Émetteur simple d'IDS | ||
| Mettre en évidence: | émetteur-récepteur de SFP de la vidéo 3G,Émetteur-récepteur de SFP de vidéo de TX1310nm,HD IDS SFP |
||
module pathologique visuel MSA Pinout d'émetteur-récepteur de modèles d'émetteur simple des DOM LC SMF de 3Gb/s 1310nm 10km
Spécifications fonctionnelles
| Nom de produit | émetteur de 3G HD/SDI SFP | Numéro de la pièce | GTS-L1330-40DCT |
| Largeur de bande | 50Mbps - 2.97Gbps | Pin Assignment | MSA |
| De type module | TX simple | Température ambiante | Message publicitaire |
| Longueur d'onde centrale (TX) | 1310nm | Câble | 10-kilometer |
| Connecteur | Simplex de LC | De type fibre | SMF |
| Type de LD | Laser de DFB | Type de palladium | NON-DÉTERMINÉ |
| Tension d'alimentation électrique | +3.3V | Actuels totaux (maximum) | 400mA |
| TX de puissance de sortie | -5~0dBm | ER. | >5.0dB |
| Modèles pathologiques | Avec | DDMI | Soutenu comme défaut |
| OEM/ODM | Soutenu | Protocoles | SFP MSA |
| Applications | SMPTE 259M, SMPTE 344M, SMPTE 292M et SMPTE 424M | ||
Description

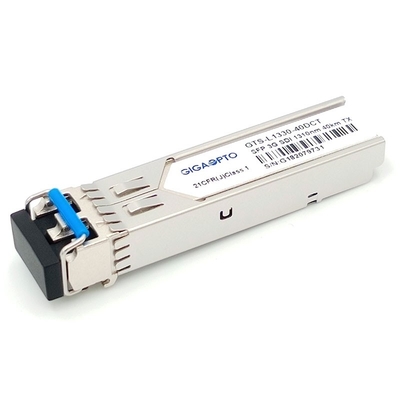

Le module d'émetteur simple du GTS-L1330-40DCT 3G IDS de Gigaopto est un module d'émetteur optique à canal double de mode unitaire conçu pour transmettre les signaux numériques périodiques optiques comme défini dans SMPTE 297-2006.
Il soutient de 50Mbps à 3Gbps et est spécifiquement conçu pour transmis les modèles pathologiques de SMPTE 259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M IDS.
Cet émetteur se compose de deux sections : un émetteur de laser de DFB et boîtier de commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I, il peuvent transmettre le signal de 50Mbps à la portée de la transmission 3Gbps jusqu'à 40km avec les signaux 3Gbps pathologiques.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise, complètement conforme avec SFP MSA, les normes SFF-8472. La surveillance numérique intégrée de diagnostics (DDM) permet l'accès aux paramètres d'emploi en temps réel.
Il convient aux applications de radiodiffusion numériques à haute définition.
Caractéristiques
Application
PIN Definition
Émetteur de la vidéo TX1310nm 40KM de HD-SDI SD-SDI 3G-SDI SFP seulement
Note : La société des ingénieurs de cinéma et de télévision abréviation SMPTE a des normes pour manipuler des signaux vidéo de la haute définition avec le modèle pathologique. Les normes de SMPTE réclament actuellement 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) et 424M (3G-SDI).
SMPTE 297-2006 : Cette norme définit l'interface optique de fibre pour la transmission et la réception des signaux d'IDS à de divers débits : 3G | 12G
SMPTE 259M : 143 360 Mb/s
SMPTE 344M : 540 Mb/s
SMPTE 292 : 1,485 et 1.485/1.001 Gb/s
SMPTE 424M : 2,97 et 2.97/1.001 Gb/s
Ces débits binaires sont suffisants pour la vidéo 1080p à 50 ou 60 images par seconde.
