Détails sur le produit:
|
| Nom de produit: | module visuel du Simple-émetteur 3Gbps | Largeur de bande: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| longueur d'onde: | TX-1310nm sans RX | Pin Assignment: | Non MSA Pinout |
| Interface: | Simplex de LC | Portée de câble: | 40km |
| La température: | Message publicitaire | DDMI: | Soutenu |
| Mots-clés: | émetteur optique de SFP de la vidéo 3Gbps | ||
| Mettre en évidence: | Émetteur-récepteur recto de SFP de vidéo de LC,émetteur-récepteur de SFP de la vidéo 1310nm,émetteur de 40km SFP |
||
Non module d'émetteur simple de modèles pathologiques visuels de MSA 3G-SDI SFP Tx seulement 1310nm 40km DDM pour SD/HD/3G IDS
Spécifications fonctionnelles
| Nom de produit | Simple-émetteur de SFP de la vidéo 3Gbps | P/N | GTS-L1330-40DCTN |
| A mordu Rata | Jusqu'à 2.97Gb/s | Pin Assignment | Non MSA Pinout |
| Type de module | TX simple | C-temp. | 0 à 70°C |
| Longueur d'onde (TX) | 1310nm | Portée de câble | 10km |
| Connecteur optique | Simplex de LC | Médias | Fibre unimodale |
| Émetteur | Laser de DFB | Composant de récepteur | NON-DÉTERMINÉ |
| Tension d'alimentation électrique | 3.3V | Actuel (maximum) | 350mA |
| Puissance lancée | -2~+3dBm | ER | >5.0dB |
| Modèles pathologiques | Appui comme défaut | DDM | Avec |
| OEM/ODM | Oui | Moyenne des temps de bon fonctionnement | 1,000,000Hours |
| Applications | SD/HD/3G IDS | ||
Description

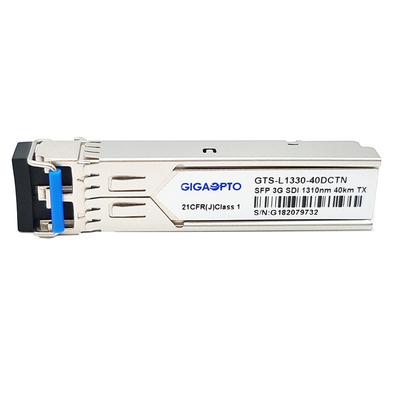

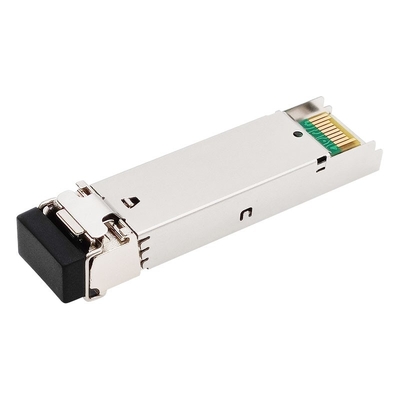

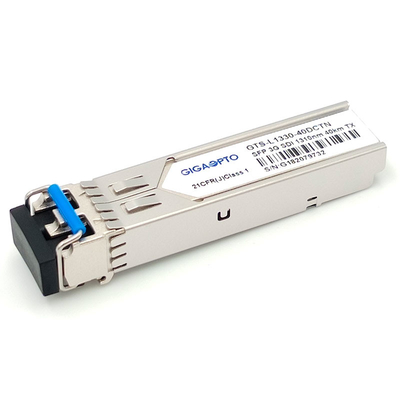

La vidéo SFP du GTS-L1330-40DCTN 3G IDS de Gigaopto l'émetteur que simple est conçu pour des applications à canal unique de transmission vidéo plus de distance de 40km sur SMF par l'intermédiaire de la longueur d'onde 1310nm avec le connecteur recto de LC, il soutient les débits de 50Mb/s à 2.97Gb/s.
Cet émetteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour des taux périodiques de SMPTE 259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M.
Cet émetteur se compose de deux sections : un émetteur de laser de DFB et boîtier de commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise, complètement conforme avec SFP MSA, des fonctions de surveillance diagnostiques numériques en temps réel sont tout disponible que transféré par SFF-8472.
Caractéristiques
Application
PIN Definition
Note : La société des ingénieurs de cinéma et de télévision abréviation SMPTE a des normes pour manipuler des signaux vidéo de la haute définition avec le modèle pathologique. Les normes de SMPTE réclament actuellement 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) et 424M (3G-SDI).
SMPTE 297-2006 : Cette norme définit l'interface optique de fibre pour la transmission et la réception des signaux d'IDS à de divers débits : 3G | 12G
SMPTE 259M : 143 360 Mb/s
SMPTE 344M : 540 Mb/s
SMPTE 292 : 1,485 et 1.485/1.001 Gb/s
SMPTE 424M : 2,97 et 2.97/1.001 Gb/s
Ces débits binaires sont suffisants pour la vidéo 1080p à 50 ou 60 images par seconde.
