Détails sur le produit:
|
| Nom de produit: | 3G SMPTE SFP TX simple | Débit binaire (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Longueur d'onde centrale: | TX1550nm sans récepteur | Pin Assignment: | NON Pin- de MSA |
| Composant optique: | Laser de DFB | Transmission: | 40km sur SMF |
| Appui pathologique visuel de modèles: | OUI | Mots-clés: | émetteur 3G visuel |
| Mettre en évidence: | Non émetteur-récepteur de SFP de vidéo de MSA,émetteur-récepteur de 1550nmVideo SFP,SFP TX |
||

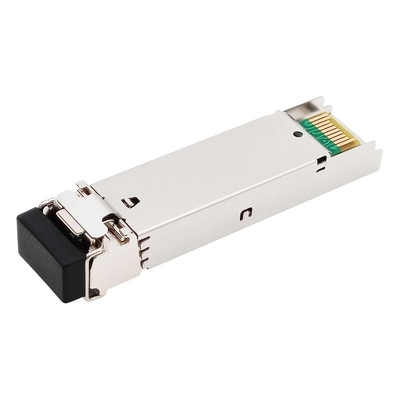

L'émetteur simple 1550nm DFB 40km de SMPTE 3Gb/s SFP soutient les modèles pathologiques visuels pour SD-SDI, HD-SDI et 3G-SDI non MSA
Spécifications fonctionnelles
| Nom de produit | 3G SMPTE SFP TX simple | Numéro de la pièce. | GTS-L1530-40DCTN |
| A mordu Rata (Gb/s) | 50M - 2.97G | Pin Assignment | Non Pin- de MSA |
| Type de module | Émetteur seulement | Temp de opération. | 0° à 70° |
| Longueur d'onde (TX) | 1550nm | Transmission par fibres optiques | 40km |
| Type de connecteur | LC | Type de fibre | SMF |
| Émetteur | Laser de DFB | Récepteur | NON-DÉTERMINÉ |
| Tension d'alimentation électrique | 3.3V | Actuel (maximum) | 350mA |
| Puissance lancée | -2~+3dBm | ER | >5.0dB |
| Modèles pathologiques | Appui comme défaut | DDM | Oui |
| OEM/ODM | Appui | Protocoles | SFP MSA |
| Applications | SD/HD/3G IDS | ||
Description

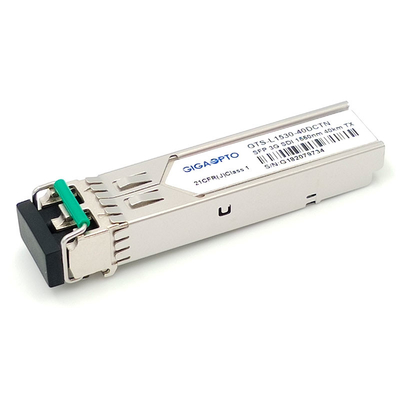

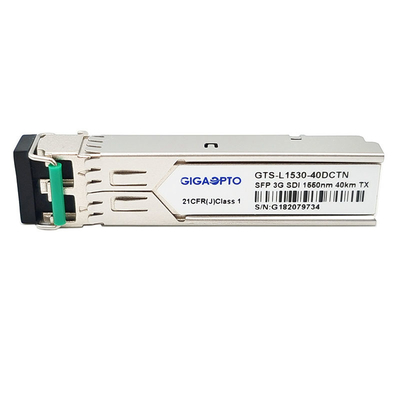

Le module d'émetteur simple du GTS-L1530-40DCTN 3G SMPTE SFP TX de Gigaopto est conçu pour des applications de 1 transmission vidéo de canal plus de transmission de 40km sur la fibre unimodale par l'intermédiaire de la longueur d'onde 1550nm avec un connecteur recto de LC. Il soutient les débits de 50Mb/s à 2.97Gb/s. Cet émetteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour des taux périodiques de SMPTE 259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M.
Cet émetteur se compose de deux sections : un émetteur de laser de DFB et boîtier de commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Caractéristiques
Application
PIN Definition
Note : La société des ingénieurs de cinéma et de télévision abréviation SMPTE a des normes pour manipuler des signaux vidéo de la haute définition avec le modèle pathologique. Les normes de SMPTE réclament actuellement 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) et 424M (3G-SDI).
SMPTE 297-2006 : Cette norme définit l'interface optique de fibre pour la transmission et la réception des signaux d'IDS à de divers débits : 3G | 12G
SMPTE 259M : 143 360 Mb/s
SMPTE 344M : 540 Mb/s
SMPTE 292 : 1,485 et 1.485/1.001 Gb/s
SMPTE 424M : 2,97 et 2.97/1.001 Gb/s
Ces débits binaires sont suffisants pour la vidéo 1080p à 50 ou 60 images par seconde.
