émetteur simple visuel MSA 1270nm-1610nm 20km SMF LC DDM de l'émetteur-récepteur CWDM de 3Gbps DVI SFP

Module d'émetteur simple de modèles pathologiques de vidéo de MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP 20km SMF LC DDM

Spécifications fonctionnelles

Description

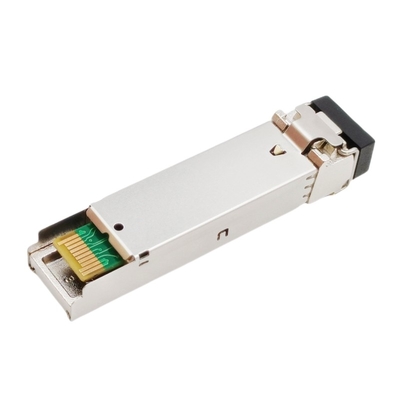

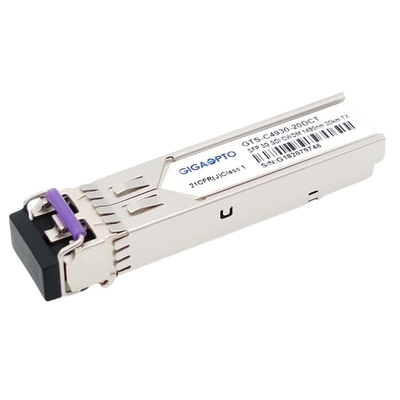

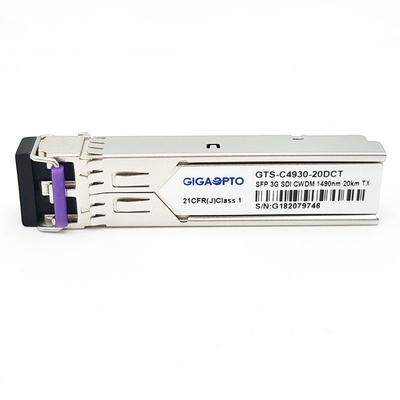

Le module simple-TX de SFP de vidéo du GTS-Cxx30-20DCT 3G de Gigaopto est conçu pour des applications à canal unique de transmission vidéo plus de 20KM au-dessus d'un SMF par l'intermédiaire d'un canal de longueur d'onde de CWDM à partir de 1270 nanomètre à 1610nm (20nm chaque étape) avec un connecteur recto de LC. Il soutient les débits de 50Mb/s à 2.97Gb/s. Cet émetteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour des taux périodiques de SMPTE 259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M.

Cet émetteur se compose de deux sections : un émetteur de laser de DFB et boîtier de commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.

L'information de commande

Caractéristiques

• Modèles pathologiques visuels de soutiens pour SD-SDI, HD-SDI et 3G-SDI
• SMPTE 297-2006 compatible
• Transmission sans erreur robuste des signaux de 50Mb/s à 3Gb/s et jusqu'à 20km SMF

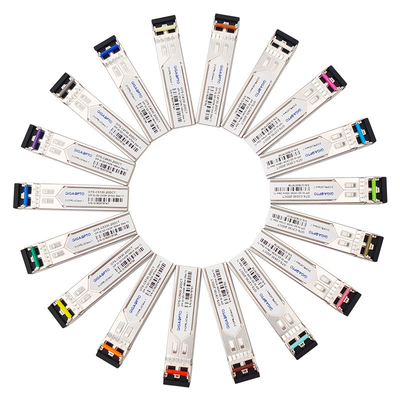

• Laser de 18CH CWDM DFB
• Clôture en métal pour l'IEM inférieur
• Surveillance diagnostique de Digital
• Compatible avec RoHS
• alimentation d'énergie simple de +3.3V
• Température de carter fonctionnante : Norme : 0 à +70°C

Application

• Convertisseur 3G-SDI/HD-SDI/SD-SDI Électrique-optique
• Convertisseur 3G-SDI/HD-SDI/SD-SDI Optique-électrique
• Affichage numérique ou systèmes de surveillance à distance de sécurité
• Émission visuelle professionnelle
• Système de cinéma de Digital

PIN Definition

Note : La société des ingénieurs de cinéma et de télévision abréviation SMPTE a des normes pour manipuler des signaux vidéo de la haute définition avec le modèle pathologique. Les normes de SMPTE réclament actuellement 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) et 424M (3G-SDI).

SMPTE 297-2006 : Cette norme définit l'interface optique de fibre pour la transmission et la réception des signaux d'IDS à de divers débits : 3G | 12G

SMPTE 259M : 143 360 Mb/s

SMPTE 344M : 540 Mb/s

SMPTE 292 : 1,485 et 1.485/1.001 Gb/s

SMPTE 424M : 2,97 et 2.97/1.001 Gb/s

Ces débits binaires sont suffisants pour la vidéo 1080p à 50 ou 60 images par seconde.
