Détails sur le produit:
|
| Nom de produit: | émetteur de 3G DVI CWDM SFP | Débit binaire (GBP): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| De type module: | TX simple | Longueur d'onde/Manche: | 1270~1610nm CWDM TX SANS RX |
| Type de connecteur: | Récipient de LC | Portée: | 20km |
| Pin Assignment: | Non MSA | DDMI: | Soutenu |
| Mettre en évidence: | émetteur-récepteur visuel de 20km SFP,émetteur-récepteur de SFP de la vidéo 1270nm,émetteur-récepteur de SFP de la vidéo 1610nm |
||

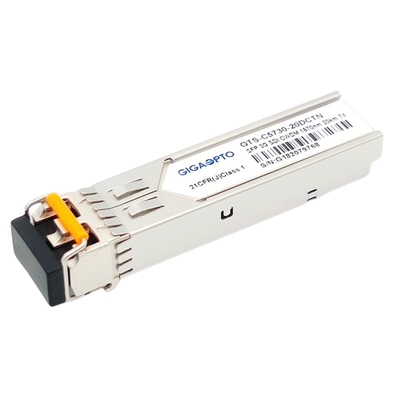

Non module d'émetteur simple de modèles pathologiques de vidéo de MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP 20km SMF LC DDM
Spécifications fonctionnelles
| Nom de produit | Émetteur de 3G-SDI CWDM | P/N (numéro de la pièce) | GTS-Cxx30-20DCTN |
| Largeur de bande (Gb/s) | 0.05Gbps- 2.97Gbps | MSA/Non-MSA Pinout | Non MSA |
| Type de module | Émetteur simple | La température | 0 à 70°C (32 158°F) |
| Longueur d'onde centrale (TX) | La Manche C27-C61 | Portée | 20km |
| Connecteur | Simplex de LC | Type de fibre | SMF |
| Type d'émetteur | DFB CWDM | Composant de récepteur | Sans |
| Puissance moyenne de TX | -8 | -3dBm | Rapport d'extinction | >5dB |
| Modèles pathologiques | Appui comme défaut | DDMI | Soutenu |
| OEM/ODM | Soutenu | Moyenne des temps de bon fonctionnement | 1,000,000Hours |
| Applications | Interfaces Électrique-à-optiques compatibles de SMPTE 297-2006 | ||
| Interfaces de service de HDTV/SDTV | |||
Description
Le module simple-TX de SFP de vidéo du GTS-Cxx30-20DCTN 3G de Gigaopto est conçu pour des applications à canal unique de transmission vidéo plus de 20km au-dessus d'un SMF par l'intermédiaire d'un canal de longueur d'onde de CWDM à partir de 1270 nanomètre à 1610nm (20nm chaque étape) avec un connecteur recto de LC. Il soutient les débits de 50Mb/s à 2.97Gb/s. Cet émetteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour des taux périodiques de SMPTE 259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M.
Cet émetteur se compose de deux sections : un émetteur de laser de DFB et boîtier de commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
L'information de commande

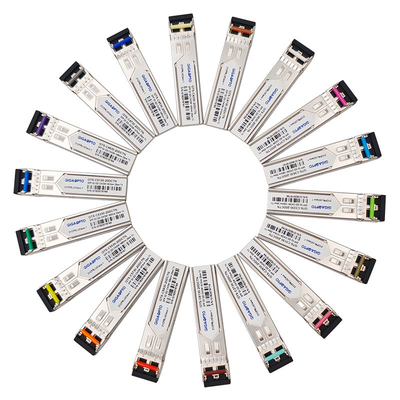

| Numéro de la pièce | Description 3G DVI CWDM TX simple | La Manche de CWDM | Portée | PIN-tâche | Couleur de verrou |
| GTS-C2730-20DCTN | émetteur simple de 3G CWDM SFP | 1270nm/- C27 | 20km | Non MSA | Mauve-clair |
| GTS-C2930-20DCTN | émetteur simple de 3G CWDM SFP | 1290nm/- C29 | 20km | Non MSA | Bleu de ciel |
| GTS-C3130-20DCTN | émetteur simple de 3G CWDM SFP | 1310nm/- C31 | 20km | Non MSA | Vert jaune |
| GTS-C3330-20DCTN | émetteur simple de 3G CWDM SFP | 1330nm/- C33 | 20km | Non MSA | Ocre jaune |
| GTS-C3530-20DCTN | émetteur simple de 3G CWDM SFP | 1350nm/- C35 | 20km | Non MSA | Rose |
| GTS-C3730-20DCTN | émetteur simple de 3G CWDM SFP | 1370nm/- C37 | 20km | Non MSA | Beige |
| GTS-C3930-20DCTN | émetteur simple de 3G CWDM SFP | 1390nm/- C39 | 20km | Non MSA | Blanc |
| GTS-C4130-20DCTN | émetteur simple de 3G CWDM SFP | 1410nm/- C41 | 20km | Non MSA | Argent |
| GTS-C4330-20DCTN | émetteur simple de 3G CWDM SFP | 1430nm/- C43 | 20km | Non MSA | Noir |
| GTS-C4530-20DCTN | émetteur simple de 3G CWDM SFP | 1450nm/- C45 | 20km | Non MSA | Jaune-orange |
| GTS-C4730-20DCTN | émetteur simple de 3G CWDM SFP | 1470nm/- C-47 | 20km | Non MSA | Gris |
| GTS-C4930-20DCTN | émetteur simple de 3G CWDM SFP | 1490nm/- C49 | 20km | Non MSA | Vlolet |
| GTS-C5130-20DCTN | émetteur simple de 3G CWDM SFP | 1510nm/- C51 | 20km | Non MSA | Bleu |
| GTS-C5330-20DCTN | émetteur simple de 3G CWDM SFP | 1530nm/- C53 | 20km | Non MSA | Vert |
| GTS-C5530-20DCTN | émetteur simple de 3G CWDM SFP | 1550nm/- C55 | 20km | Non MSA | Jaune |

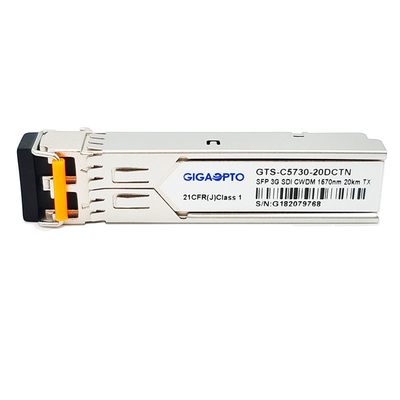

| GTS-C5730-20DCTN | émetteur simple de 3G CWDM SFP | 1570nm/- C57 | 20km | Non MSA | Orange |
| GTS-C5930-20DCTN | émetteur simple de 3G CWDM SFP | 1590nm/- C59 | 20km | Non MSA | Rouge |
| GTS-C6130-20DCTN | émetteur simple de 3G CWDM SFP | 1610nm/- C61 | 20km | Non MSA | Brown |
Caractéristiques
Gamme fonctionnante commerciale de température de carter : 0℃ à 70℃
Application
PIN Definition
