Détails sur le produit:
|
| Nom de produit: | Émetteur de SMPTE 3G CWDM SFP | Largeur de bande (GBP): | 50M - 3G |
|---|---|---|---|
| Type de module: | TX simple | longueur d'onde: | 1270~1610nm CWDM TX 18Ch |
| Connecteur optique: | LC | Transmission: | 40km |
| Pin Assignment: | MSA | DDM: | Soutenu |
| Mettre en évidence: | émetteur-récepteur de SFP de la vidéo 3Gbps,Émetteur-récepteur de SFP de vidéo de SMF,Émetteur-récepteur de SMF SFP |
||

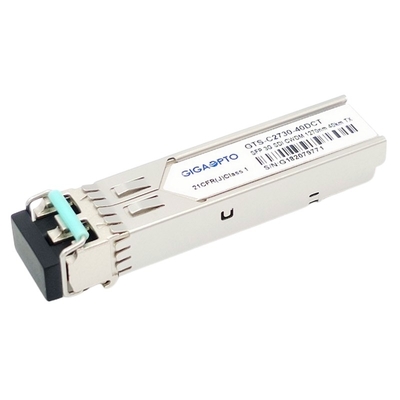

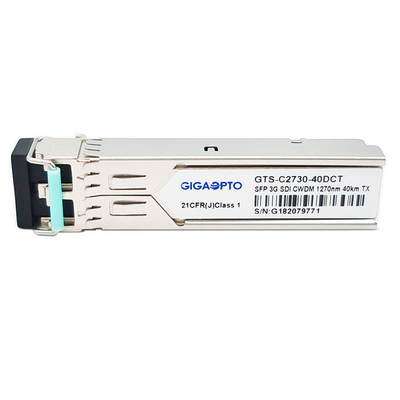

Module d'émetteur simple de modèles pathologiques de vidéo de 3G-SDI/HD-SDI/SD-SDI SFP CWDM 1270nm-1610nm 40km SMF LC DDM MSA
Spécifications fonctionnelles
| Nom de produit | Émetteur de SMPTE 3G CWDM SFP | Partie/non. | GTS-Cxx30-40DCT |
| Largeur de bande (Gb/s) | 50Mb/s - 2.97Gb/s | Pin Assignment | MSA |
| Type de module | Émetteur seulement | Température ambiante | 0 à 70°C |
| Longueur d'onde centrale (TX) | La Manche de CWDM C27-C61 | Max Distance | 40km |
| Connecteur | Simplex de LC | Médias | Fibre unimodale |
| Type d'émetteur | Laser de CWDM DFB | Type de récepteur | NON-DÉTERMINÉ |
| Tension d'alimentation électrique | 3.3V | Actuel (typique) | 350mA |
| Puissance de TX | -2~+3 dBm | Rapport d'extinction | >5.0dB |
| Modèles pathologiques | Oui | DDM | Oui |
| OEM/ODM | Soutenu | Moyenne des temps de bon fonctionnement | 1,000,000Hours |
| Applications | Interfaces Électrique-à-optiques compatibles de SMPTE 297-2006 | ||
| Interfaces de service de HDTV/SDTV | |||
Description
Le module d'émetteur du GTS-Cxx30-40DCT SMPTE 3G CWDM SFP de Gigaopto est conçu pour des applications à canal unique de transmission vidéo plus de 40KM au-dessus d'un SMF par l'intermédiaire d'un canal de longueur d'onde de CWDM à partir de 1270 nanomètre à 1610nm (20nm chaque étape) avec un connecteur recto de LC. Il soutient les débits de 50Mb/s à 2.97Gb/s. Cet émetteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour des taux périodiques de SMPTE 259M, de SMPTE 344M, de SMPTE 292M et de SMPTE 424M.
Cet émetteur se compose de deux sections : un émetteur de laser de DFB et boîtier de commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.

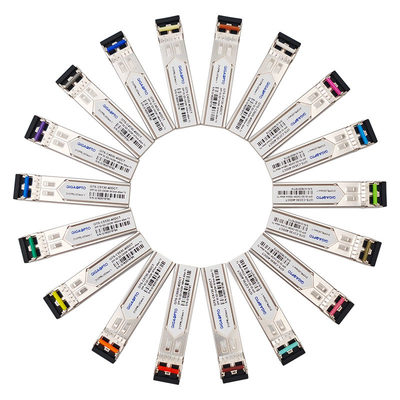

L'information de commande
| Numéro de la pièce | Description 3G DVI CWDM TX simple | La Manche de CWDM | Portée | PIN-tâche | Couleur de verrou |
| GTS-C2730-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1270nm/- C27 | 40km | MSA | Mauve-clair |
| GTS-C2930-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1290nm/- C29 | 40km | MSA | Bleu de ciel |
| GTS-C3130-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1310nm/- C31 | 40km | MSA | Vert jaune |
| GTS-C3330-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1330nm/- C33 | 40km | MSA | Ocre jaune |
| GTS-C3530-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1350nm/- C35 | 40km | MSA | Rose |
| GTS-C3730-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1370nm/- C37 | 40km | MSA | Beige |
| GTS-C3930-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1390nm/- C39 | 40km | MSA | Blanc |
| GTS-C4130-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1410nm/- C41 | 40km | MSA | Argent |
| GTS-C4330-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1430nm/- C43 | 40km | MSA | Noir |
| GTS-C4530-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1450nm/- C45 | 40km | MSA | Jaune-orange |
| GTS-C4730-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1470nm/- C-47 | 40km | MSA | Gris |
| GTS-C4930-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1490nm/- C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1510nm/- C51 | 40km | MSA | Bleu |
| GTS-C5330-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1530nm/- C53 | 40km | MSA | Vert |
| GTS-C5530-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1550nm/- C55 | 40km | MSA | Jaune |
| GTS-C5730-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1570nm/- C57 | 40km | MSA | Orange |
| GTS-C5930-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1590nm/- C59 | 40km | MSA | Rouge |
| GTS-C6130-40DCT | Modules de Simple-émetteur de 3G-SDI SFP CWDM | 1610nm/- C61 | 40km | MSA | Brown |
Caractéristiques
Application
PIN Definition
