Détails sur le produit:
|
| Nom de produit: | 6G SMPTE BIDI SFP | Débit binaire: | 50Mbps~5.94Gbps |
|---|---|---|---|
| Paquet/technologie: | SFP 1 fibre | Connecteur: | Simplex de LC |
| Portée: | 10km | Mots-clés: | 6G TX1310nm/RX1550nm |

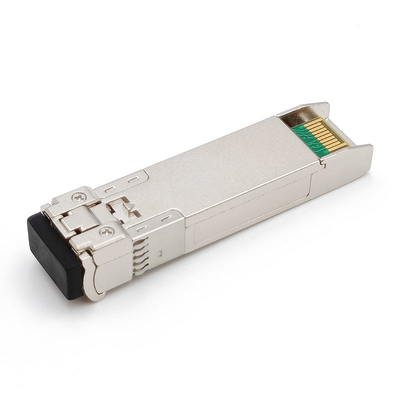

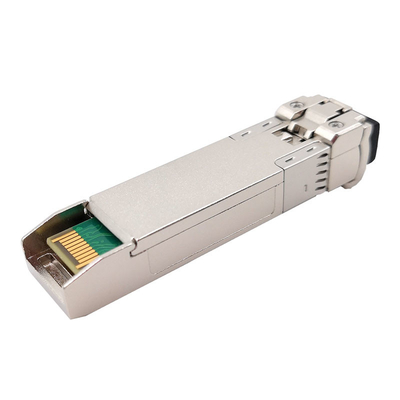

modules MSA d'émetteur-récepteur de 6G IDS SMPTE SFP BIDI LC TX1310nm RX1550nm 10km
Description de produits

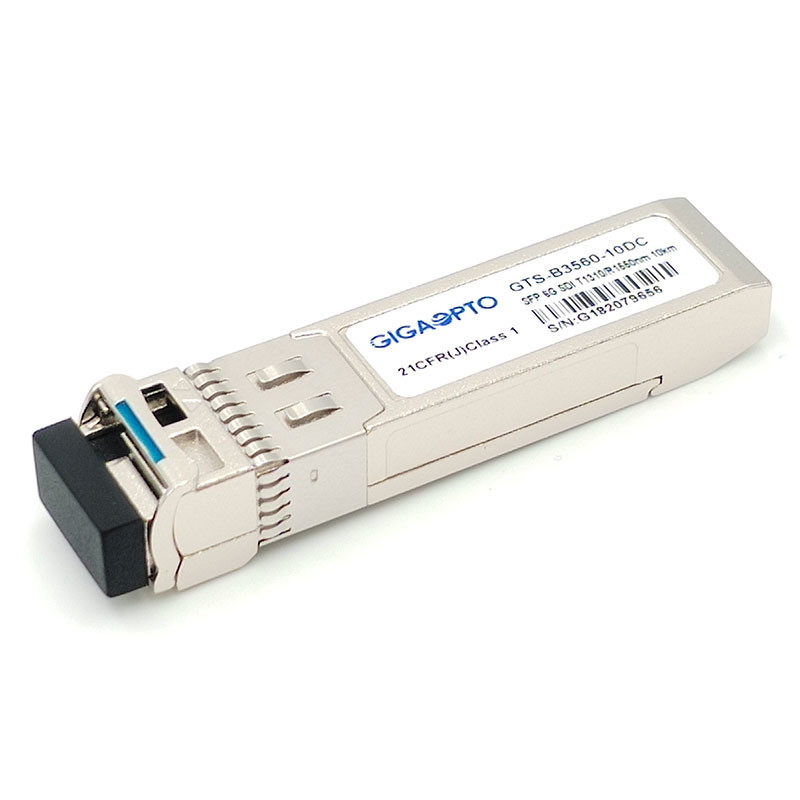

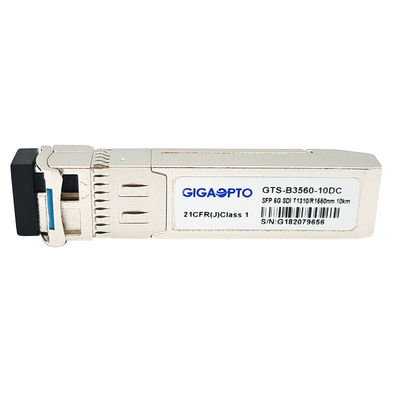

Le GTS-B3560-10DC de Gigaopto est un module optique bidirectionnel d'émetteur-récepteur de SFP de fibre conçu pour des applications de transmission vidéo.
L'émetteur-récepteur est conçu aux débits de transmission/réception de 50Mbps à 5.94Gbps et soutient les modèles pathologiques d'IDS pour SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M et le taux ST-2081 périodique, une distance maximum de 10 kilomètres est réalisable avec les signaux 6Gbps pathologiques au-dessus d'une fibre unimodale (SMF) avec un connecteur recto de LC.
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de 1310nm DFB, une photodiode de PIN 1550nm intégrés avec un préamplificateur de transport-impédance (TIA), Reclocker, et un contrôleur de MCU. L'émetteur-récepteur est conforme avec l'accord multisource de SFP (MSA), il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C.
Spécifications fonctionnelles
| Produit | 6G vidéo BiDi SFP | Numéro de la pièce | GTS-B3560-10DC |
| Max Data Rate | 5.94Gb/s | MSA Pinout | Oui |
| De type module | Émetteur + récepteur | Temp de opération. | 0°C au °C de 70°C /-40 à +85°C |
| Longueur d'onde centrale | 1310nm-TX/1550nm-RX | Transmission par fibres optiques | 10km |
| Interface /Polish | LC recto UPC | Type de fibre | SMF G.652 |
| Type d'émetteur | DFB BiDi | Type de récepteur | PIN |
| Tension d'alimentation électrique | 3.3V | Actuels totaux (typique) | 200mA |
| Puissance optique de TX | -6~+1dBm | Recevez la sensibilité | < -14dB=""> |
| Rapport d'extinction | >7.0dB | Diagnostics de Digital | Oui |
| Modèles pathologiques visuels | Appui comme défaut | Poids | 0.025kg |
| Application | SD/HD/3G/6G IDS | ||
Caractéristiques
0°C à +70°C
-40°C à +85°C
Applications
PIN Definition
