Détails sur le produit:
|
| Nom de produit: | émetteur-récepteur de 6G IDS BIDI | Max Bit-Rate: | 5.94Gbps |
|---|---|---|---|
| Paquet/technologie: | SFP 1 fibre bidirectionnelle | Connecteur optique: | LC recto |
| Max Reach: | 10km | Mots-clés: | 6Gbps module d'émetteur-récepteur de la vidéo BIDI |

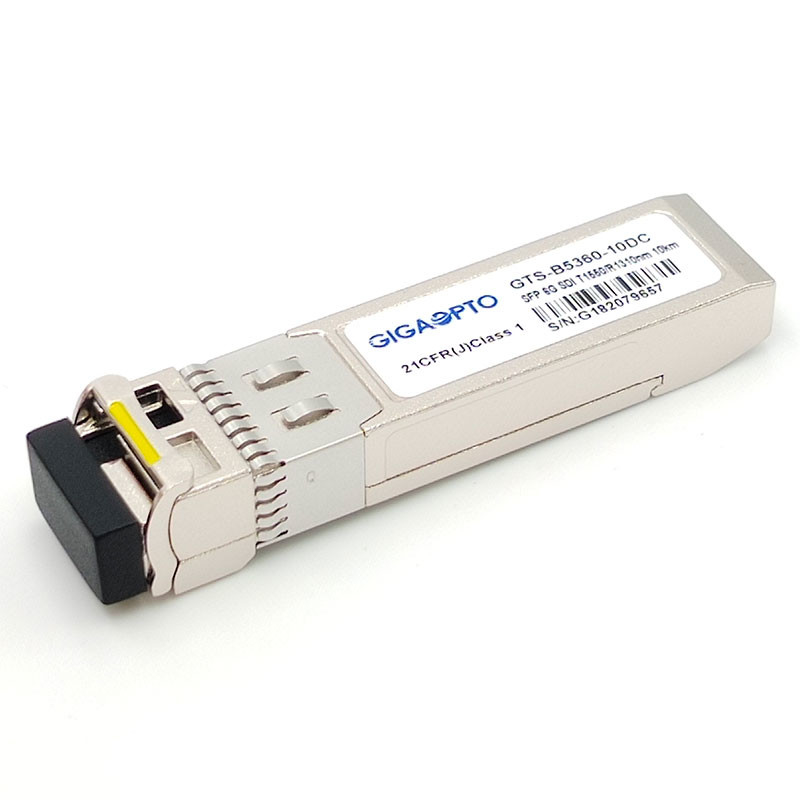

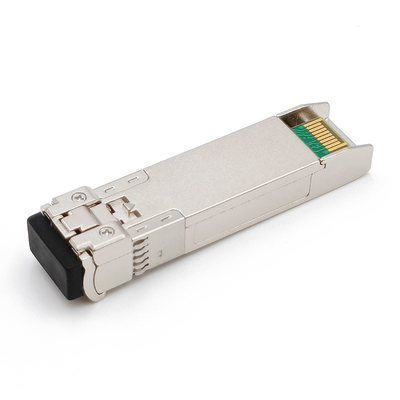

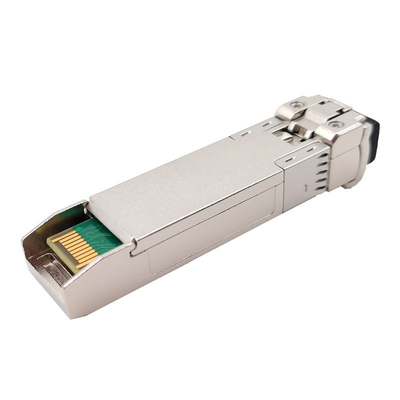

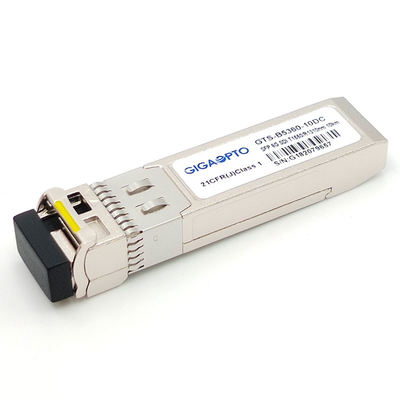

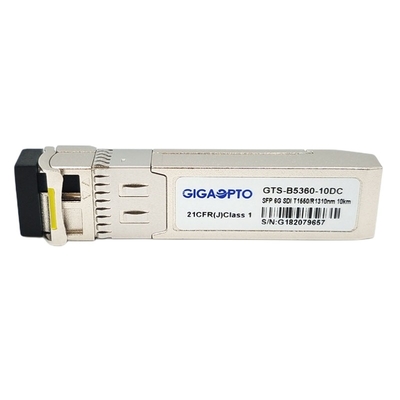

modules MSA d'émetteur-récepteur de 6G IDS SMPTE SFP BIDI LC TX1550nm RX1310nm 10km
Description de produits
Le GTS-B5360-10DC de Gigaopto est un module optique bidirectionnel d'émetteur-récepteur de SFP de fibre conçu pour des applications de transmission vidéo.
L'émetteur-récepteur est conçu aux débits de transmission/réception de 50Mbps à 5.94Gbps et soutient les modèles pathologiques d'IDS pour SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M et le taux ST-2081 périodique, une distance maximum de 10 kilomètres est réalisable avec les signaux 6Gbps pathologiques au-dessus d'une fibre unimodale (SMF) avec un connecteur recto de LC
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de 1310nm DFB, une photodiode de PIN 1550nm intégrés avec un préamplificateur de transport-impédance (TIA), Reclocker, et un contrôleur de MCU. L'émetteur-récepteur est conforme avec l'accord multisource de SFP (MSA), il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C.
Spécifications fonctionnelles
| Produit | émetteur-récepteur de 6G IDS BIDI | Numéro de la pièce | GTS-B5360-10DC |
| Max Bit Rate | 5.94Gb/s | MSA Pinout | Oui |
| De type module | Émetteur-récepteur | Température de fonctionnement | 0°C au °C de 70°C /-40 à +85°C |
| Longueur d'onde centrale | TX1310nm /RX1550nm | Max Distance | 10km |
| Connecteur /Polish | LC recto UPC | Médias | Fibre de mode unitaire |
| Composant d'émetteur | DFB BiDi | Composant de récepteur | PIN |
| Tension d'alimentation électrique | 3.3V | Actuels totaux (typique) | 200mA |
| TX de puissance de sortie | -6~+1dBm | Sensibilité de RX | < -14dB=""> |
| Rapport d'extinction | >7.0dB | Surveillance | Oui |
| Appui pathologique visuel de modèles | défaut | Poids | 25gram |
| Application | transmission de signal optique de la vidéo 4K (6G Ultra-IDS), SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M (HDTV-1.485Gbps), SMPTE 259M/297M (SDTV-270Mbps), jusqu'au lien 6Gbps optique | ||
Caractéristiques
0°C à +70°C
-40°C à +85°C
Applications
PIN Definition
