Détails sur le produit:
|
| Produit: | Module d'émetteur de 6G-SDI CWDM | Débit (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Type de module: | Émetteur simple | longueur d'onde: | 1270~1450nm CWDM |
| Interface: | Récipient recto de LC | Distance: | 20km |
| MSA/Non MSA: | MSA | OEM/ODM: | Appui |
les DOM simples MSA du module d'émetteur de 6G IDS 1270nm-1450nm CWDM 20km LC
Spécifications fonctionnelles
| Produit | Émetteur de 6G-SDI CWDM | P/N | GTS-Cxx60-20DCT |
| A mordu Rata (Gb/s) | 50Mb/s - 5.94Gb/s | Pin Assignment | MSA |
| Type | Émetteur simple | La température | 0 à 70°C (32 158°F) |
| Longueur d'onde centrale (TX) | 1270nm~1450nm | Transmission | 20km |
| Type de connecteur | LC recto | Type de câble | G.652 SMF |
| Type de TX | Laser de CWDM DFB | Pièce de RX | NON-DÉTERMINÉ |
| Puissance de sortie de TX (dBm) | -8~ -3dBm | Rapport d'extinction (DB) | >5dB |
| Modèles pathologiques visuels | Appui comme défaut | Surveillance diagnostique de Digital | Soutenu |
| OEM/ODM | Soutenu | Temps de garantie | 3 ans |
| Applications | SD/HD/3G/6G IDS | ||
Description

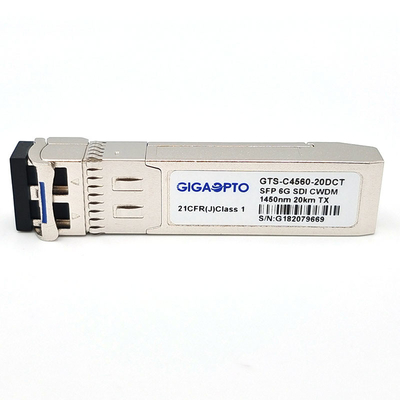

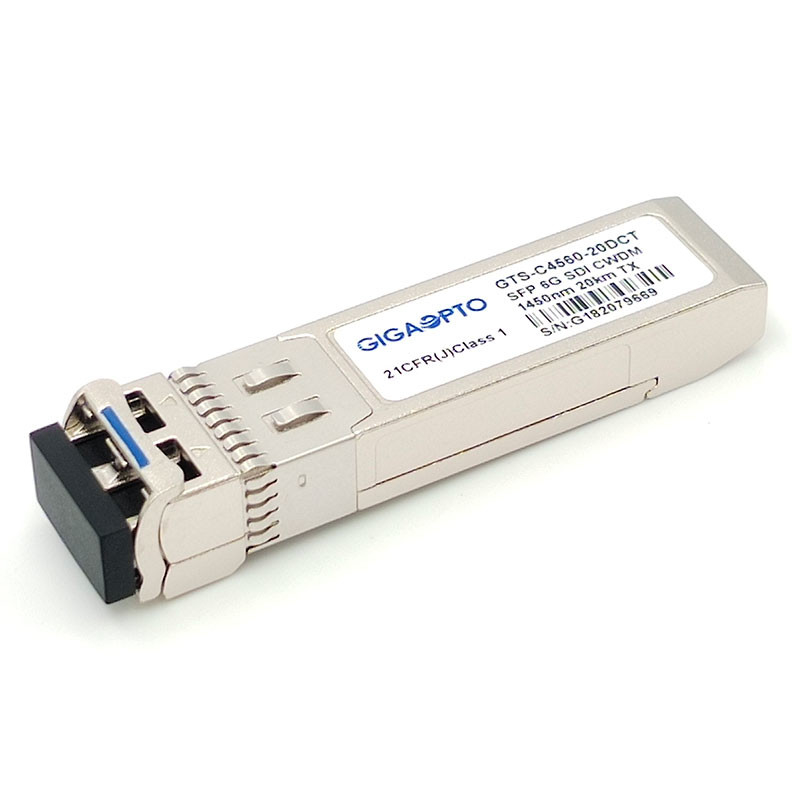

Le module d'émetteur simple visuel du GTS-Cxx60-20DCT 6G IDS de Gigaopto est conçu pour des applications à canal unique de transmission vidéo plus de 20km au-dessus de la fibre du mode G.652 unitaire par l'intermédiaire d'un canal de longueur d'onde de CWDM à partir de 1270 nanomètre à 1450nm (20nm chaque étape) avec un connecteur recto de LC. Il soutient les débits de 50Mb/s à 5.94Gb/s. Cet émetteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour les taux SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M et ST-2081 périodiques.
Cet émetteur se compose de deux sections : un émetteur de laser de DFB et boîtier de commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Ce module d'émetteur est complètement conforme avec MSA SFP et SFF-8472, fonction de surveillance diagnostique numérique en temps réel est disponible par l'interface d'I2C.
Il convient aux applications de radiodiffusion numériques à haute définition.
L'information de commande

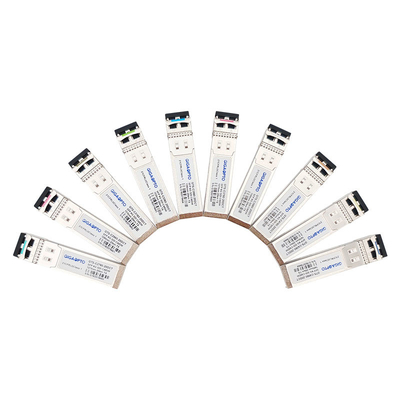

| Numéro de la pièce | Description | Débit | La Manche de CWDM | Max Reach (kilomètres) | Couleur de verrou |
| GTS-C2760-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1270nm/- C27 | 20km | Mauve-clair |
| GTS-C2960-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1290nm/- C29 | 20km | Bleu de ciel |
| GTS-C3160-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1310nm/- C31 | 20km | Vert jaune |
| GTS-C3360-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1330nm/- C33 | 20km | Ocre jaune |
| GTS-C3560-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1350nm/- C35 | 20km | Rose |
| GTS-C3760-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1370nm/- C37 | 20km | Beige |
| GTS-C3960-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1390nm/- C39 | 20km | Blanc |
| GTS-C4160-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1410nm/- C41 | 20km | Argent |
| GTS-C4360-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1430nm/- C43 | 20km | Noir |
| GTS-C4560-20DCT | module d'émetteur simple de 6G IDS CWDM LC MSA | 6Gbps | 1450nm/- C45 | 20km | Jaune-orange |
Caractéristiques
Applications
PIN Definition
