Détails sur le produit:
|
| Article: | émetteur simple de 6G IDS CWDM | Largeur de bande (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Facteur de forme: | SFP | Longueur d'onde (TX): | 1270~1450nm CWDM |
| Connecteur: | Simplex de LC | Portée: | 20km |
| Pin Assignment: | NON-MSA | Point culminant: | Émetteur simple de DVI CWDM |

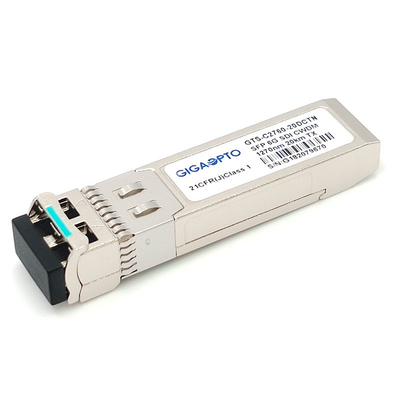

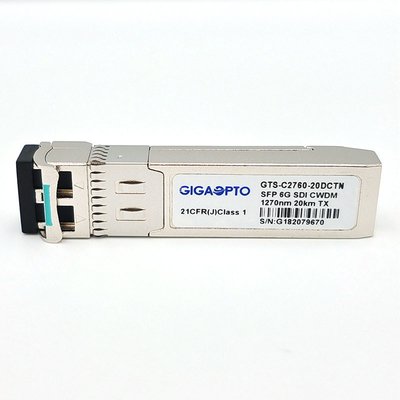

module d'émetteur simple de 6G IDS CWDM 1270nm-1450nm SFP 20km SMF LC DDM non MSA
Spécifications fonctionnelles
| Nom d'article | Émetteur simple de 6G-SDI CWDM | Numéro de la pièce | GTS-Cxx60-20DCTN |
| Largeur de bande (GBP) | 50Mbps - 5.94Gbps | MSA/Non-MSA | Non MSA Pinout |
| Forme /Technology | SFP/Single TX | La température | 0 à 70°C (32 158°F) |
| Longueur d'onde (TX) | 1270nm~1450nm CWDM | Distance de fibre | 20km |
| Connecteur | LC UPC recto | Type de fibre | G.652 SMF |
| Émetteur | Laser de CWDM DFB | Récepteur | NON-DÉTERMINÉ |
| Puissance moyenne de TX (dBm) | -8~ -3dBm | Rapport d'extinction (DB) | >5dB |
| Modèles pathologiques visuels | Appui comme défaut | DDM/DOM | Soutenu |
| Poids spécifique | 25gram | Temps de garantie | 3 ans |
| Applications | SD/HD/3G/6G IDS | ||
Description
Le module d'émetteur simple visuel du GTS-Cxx60-20DCTN 6G IDS de Gigaopto est conçu pour des applications à canal unique de transmission vidéo plus de 20km au-dessus de la fibre du mode G.652 unitaire par l'intermédiaire d'un canal de longueur d'onde de CWDM à partir de 1270 nanomètre à 1450nm (20nm chaque étape) avec un connecteur recto de LC. Il soutient les débits de 50Mb/s à 5.94Gb/s. Cet émetteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour les taux SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M et ST-2081 périodiques.
Cet émetteur se compose de deux sections : un émetteur de laser de DFB et boîtier de commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Ce module d'émetteur est complètement conforme avec MSA SFP et SFF-8472, fonction de surveillance diagnostique numérique en temps réel est disponible par l'interface d'I2C.
Il convient aux applications de radiodiffusion numériques à haute définition.

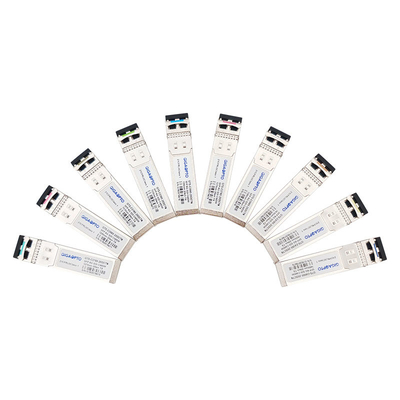

L'information de commande
| Numéro de la pièce | Description-6Gbps IDS SFP 20km | La Manche de CWDM | Max Reach (kilomètres) | La température |
| GTS-C2760-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1270nm/- C27 | 20km | COM. |
| GTS-C2960-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1290nm/- C29 | 20km | COM. |
| GTS-C3160-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1310nm/- C31 | 20km | COM. |
| GTS-C3360-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1330nm/- C33 | 20km | COM. |
| GTS-C3560-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1350nm/- C35 | 20km | COM. |
| GTS-C3760-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1370nm/- C37 | 20km | COM. |
| GTS-C3960-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1390nm/- C39 | 20km | COM. |
| GTS-C4160-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1410nm/- C41 | 20km | COM. |
| GTS-C4360-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1430nm/- C43 | 20km | COM. |
| GTS-C4560-20DCTN | module d'émetteur simple de 6G IDS CWDM LC non MSA | 1450nm/- C45 | 20km | COM. |
Caractéristiques
Applications
PIN Definition
