Détails sur le produit:
|
| Nom d'article: | doubles émetteurs de 6G IDS BIDI | Vitesse: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| technologie: | Double TX dans un BOSA, BIDI | Longueur d'onde centrale: | 1310nm_TX1/1490nm_TX2 |
| Connecteur optique: | Simplex de LC | Longueur de câble: | 10km |
| MSA/Non MSA: | Non MSA |

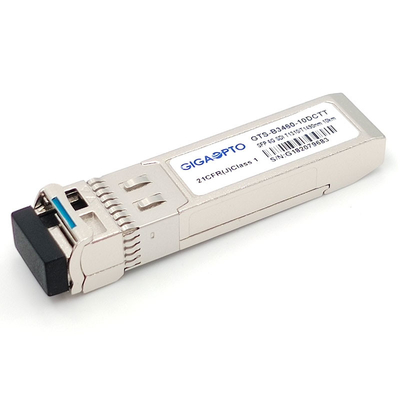

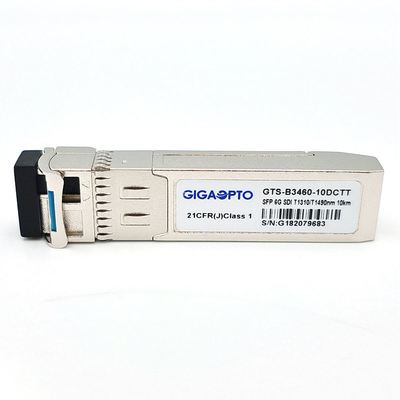

doubles modules d'émetteurs de 6G IDS SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC NON-MSA
Spécifications fonctionnelles
| Nom d'article | double émetteur de 6G IDS SMPTE SFP | P/N | GTS-B3460-10DCTT |
| Type de module | Double TX dans BOSA, 1 fibre | Max Bit Rate | 5.94Gbps |
| Facteur de forme | SFP BIDI | Environnement | Fonctionnement de -5 à 70°C |
| Longueur d'onde centrale (TX) | 1310nm_TX1/1490nm_TX2 | Max Fiber Distance | 10km @ 9/125μm SMF |
| Interface | LC recto UPC | Type de câble | Fibre de mode unitaire |
| Émetteur | DFB | Pièce de récepteur | NON-DÉTERMINÉ |
| Tension d'alimentation électrique | 3.3V | Approvisionnement actuel | 500mA (maximum) |
| Puissance de sortie de TX (dBm) | -8~0 dBm | Rapport d'extinction | >3.5dB |
| Diagnostic de Digital | Appui (défaut) | Pin Assignment | Non-MSA Pinout |
| Application | SD/HD/3G/6G IDS | ||
Description
Le GTS-B3460-10DCTT de Gigaopto est un 1 module d'émetteurs à canal double bidirectionnel de fibre conçu pour transmettre les signaux numériques périodiques optiques comme défini dans SMPTE 297-2006. Il soutient les débits de 143Mb/s aux taux 5.94Gb/s.This que le double module d'émetteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M et ST-2081 périodiques.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. C'est avec l'indépendant deux 1310 1490 de laser de nanomètre émetteurs de nanomètre et. Une distance maximum de 10 kilomètres est réalisable avec les signaux 6Gb/s pathologiques.
Caractéristiques
Message publicitaire : -5°C~70°C
Application
Norme
Définition de Pin
| Pin aucun | Symbole | Nom/description | Puissance Seq. | Notes |
| 1 | VeeT | Au sol d'émetteur | 1er | |
| 2 | OR | Non relié | 3ème | |
| 3 | OR | Non relié | 3ème | |
| 4 | MOD_ABS | Le module absent, se relient à VeeT dans le module | 3ème | 1 |
| 5 | Câble coaxial | ligne à 2 fils d'horloge d'interface série, LVTTL-I | 3ème | 2 |
| 6 | SDA | ligne de données à 2 fils d'interface série, LVTTL-I/O | 3ème | 2 |
| 7 | VeeT | Au sol d'émetteur | 1er | |
| 8 | TD2+ |
DONNÉES Non-inversées de l'émetteur (1310nm) dedans. Le C.A. a couplé. CML-I |
3ème | |
| 9 | TD2- |
DONNÉES inversées de l'émetteur (1310nm) dedans. Le C.A. a couplé. CML-I |
3ème | |
| 10 | TX2_DIS |
Entrée de débronchement de l'émetteur (1310nm), LVTTL-I Haut : Émetteur Le bas : Émetteur dessus |
3ème | 3 |
| 11 | Virez | Au sol de récepteur | 1er | |
| 12 | OR | Non relié | 3ème | |
| 13 | OR | Non relié | 3ème | |
| 14 | VeeT | Au sol d'émetteur | 1er | |
| 15 | VccT | Alimentation d'énergie d'émetteur | 2ème | |
| 16 | VccT | Alimentation d'énergie d'émetteur | 2ème | |
| 17 | VeeT | Au sol d'émetteur | 1er | |
| 18 | TD1+ |
DONNÉES Non-inversées de l'émetteur (1490nm) dedans. Le C.A. a couplé. CML-I |
3ème | |
| 19 | TD1- |
DONNÉES inversées de l'émetteur (1490nm) dedans. Le C.A. a couplé. CML-I |
3ème | |
| 20 | TX1_DIS |
Débronchement de l'émetteur (1490nm), LVTTL-I Haut : Émetteur Le bas : Émetteur dessus |
3ème | 4 |
Puissance Seq. : Ordre d'engagement de Pin pendant le branchement chaud.
La note 1. MOD_ABS est reliée à VeeT à l'intérieur du module.
La note 2. SDA&SCL (I2C) sera tirée vers le haut avec 4.7k - les résistances 10kΩ sur le panneau de centre serveur.
La note 3. Tx2_DIS est tirée vers le haut à VccT avec un 4.7k - la résistance 10kΩ à l'intérieur du module.
La note 4. Tx1_DIS est tirée vers le haut à VccT avec un 4.7k - la résistance 10kΩ à l'intérieur du module.
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
